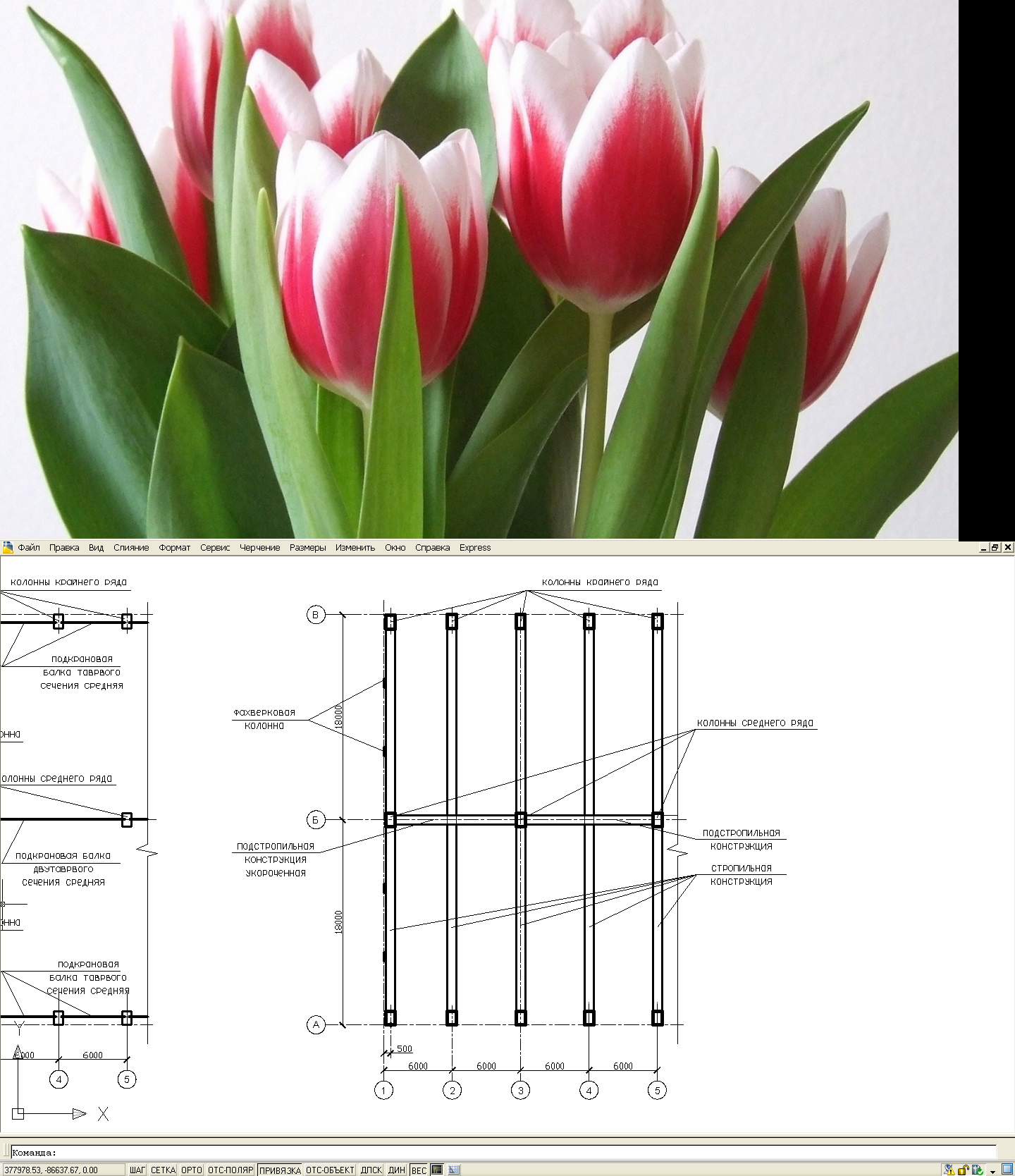

1.Для фрагмента здания, изображенного на рисунке 1, запроектируйте схему расположения стропильных и подстропильных конструкций. Подпишите названия всех элементов, изображенных на чертеже.

2. В каком случае применяются подстропильные конструкции?

1).

2). Подстропильные конструкции применяются в том случае, если шаг колонн крайнего и среднего ряда не совпадает (шаг колонн крайнего ряда – 6 м, среднего ряда – 12 м).

Ответы (Задание 30)

1. Определите тип здания, в котором применяется конструктивный узел, изображенный на рисунке 1.

2. Расшифруйте названия конструктивных элементов, обозначенных позициями 1…6, дополните недостающие размеры а, б. Запроектируйте утепленное покрытие здания.

1).Применяется в одноэтажных промышленных зданиях при привязке колонн 250 мм.

2).1 – доборная ж/б плита; 2 – стальной уголок; 3 – парапетная панель; 4 – плита покрытия; 5 – деталь крепления стеновой панели; 6 – цементно-песчаный раствор.

а=30 мм, б=250 мм.

7 – плита покрытия; 8 – пароизоляция; 9 – утеплитель; 10 – цементно-песчаная стяжка; 11 – нижний основной водоизоляционный ковер; 12 – верхний основной водоизоляционный ковер.
