1. Определите тип здания, в котором применяется конструктивный узел, изображенный на рисунке 1.
2. Расшифруйте названия конструктивных элементов, обозначенных поз.1…7. Запроектируйте конструкцию пола из линолеума (позиции 8…12).
1).Крупнопанельное бескаркасное здание.
2).1 – плита перекрытия; 2 – уровень чистого пола; 3 – наружная стеновая панель; 4 – наружная цокольная панель; 5 – вертикальная гидроизоляция; 6 – цементный раствор; 7 – ж/б фундаментная подушка; 8 – цокольное перекрытие; 9 – утеплитель; 10 – пароизоляция; 11 – выравнивающая стяжка; 12 – покрытие пола из линолеума.
Ответы (Задание 15)
1. Назовите конструктивный узел, изображенный на рисунке 1. Определите тип здания, в котором он применяется.
2. Расшифруйте названия конструктивных элементов, обозначенных поз.1…7. Запроектируйте конструкцию пола из штучного паркета.
1).Конструкция горизонтального стыка стеновых панелей. Крупнопанельное бескаркасное здание.
2).1 – ж/б панель перекрытия; 2 – цементный раствор; 3 – стеновая панель; 4 – термовкладыш в гидроизоляционной оболочке; 5 – пароизол или гернит; 6 – герметизирующая мастика; 7 – расшивка полимерцементным раствором.
1 – железобетонная панель перекрытия; 8 – стяжка из цементно - песчаного раствора; 9 – звукоизоляция; 10 – штучный паркет.
Ответы (Задание 16)
1. Назовите узел, изображенный на рисунке 1, расшифруйте конструктивные элементы, обозначенные поз. 1…6.
2. Определите тип здания, в котором он применяется. Дополните недостающие размеры а, б.
1).Стык колонн сечением 300х300 мм. 1 – колонна верхняя; 2 – колонна нижняя; 3 – стальная пластина; 4 – закладная деталь нижней колонны; 5 – закладная деталь верхней колонны; 6 – цементный раствор.
2).Каркасно-панельное гражданское здание. а=150 мм, б=150 мм.
Ответы (Задание 17)
1. Назовите конструктивный узел, изображенный на рисунке 1, и определите тип здания, в котором он применяется.
2. Расшифруйте названия конструктивных элементов, обозначенных поз.1…6, дополните недостающие размеры.
1).Узел соединения ригеля с колонной. Применяется в гражданских каркасных многоэтажных зданиях.
2).1 – колонна; 2 – ригель; 3 – консоль колонны; 4 – раствор; 5 – закладная деталь колонны; 6 – закладная деталь ригеля. а=150 мм, б=150 мм.
Ответы (Задание 18)
1. Назовите элементы конструктивного узла, обозначенные поз.1…4. Опишите фундамент по способу устройства и конструктивному решению.
2. Дополните недостающие размеры и отметки, запроектируйте минимальный размер подколонник Аподк и подошвы Ап.
1).1 – колонна; 2 – плитная часть фундамента; 3 – подколонник; 4 – стакан. По способу устройства – монолитный фундамент. По конструктивному решению – столбчатый фундамент стаканного типа.
2.
Аподк=400+175+75+75+175=900 (мм)
Ап=300+300+900=1500 (мм).
Ответы (Задание 19)
1. Назовите конструктивный узел, изображенный на рисунке 1. Расшифруйте названия конструктивных элементов, обозначенных на рисунке 1 поз.1…7.
2. Запроектируйте конструкцию отмостки поз. 8, 9,10, 11.
1).Узел опирания наружной стены на фундаментную балку в промышленных каркасных зданиях.
1 – цокольная панель стена; 2 – горизонтальная гидроизоляция; 3 – ж/б фундаментная балка таврового сечения; 4 – подсыпка из дренажных материалов; 5 – бетонный столбик; 6 – отметка уровня земли; 7 – отметка чистого пола.
2). 8 – естественный грунт; 9 – песок; 10 – щебень; 11 – асфальтобетон.
Ответы (Задание 20)
1. Назовите тип здания, изображенного на рисунке 1. Объясните назначение колонн поз. 1,2,3 заданного здания.
2. Выполните привязки колонн к координационным осям:
поз.1 – 400х600,поз.2 – 400х700,поз.3 – 400х500,размер «а»
1).Каркасное одноэтажное промышленное здание
1 – колонны крайних рядов для опирания несущих элементов покрытия и крепления стеновых панелей; 2 – колонны средних рядов для опирания несущих элементов покрытия; 3 – фахверковые колонны для крепления торцевых стен.
2).
Ответы (Задание 21)
1. Назовите тип здания, изображенного на рисунке 1, укажите элементы, обозначенные цифрами 1…10. Охарактеризуйте конструктивный элемент, обозначенный позицией 1.
2. Каков шаг крайних и средних колонн здания, показанного на рисунке1?
1).Каркасное одноэтажное промышленное здание.
1 – светоаэрационный фонарь; 2 – плита покрытия; 3 – стропильная конструкция; 4 – подстропильная конструкция; 5 – подкрановая балка; 6 – стеновая панель; 7 – колонна среднего ряда; 8 – фахверковая колонна; 9 – колонна крайнего ряда; 10 – оконное заполнение.
Позиция 1 – светоаэрационный фонарь, предназначен для дополнительного освещения и проветривания здания. Ширина фонаря на рисунке принята 6 м, т.к. ширина пролета 18 м.
2).Шаг крайних колонн – 6 м, средних – 12 м.
Ответы (Задание 22)
1. Назовите конструктивный узел, изображенный на рисунке 1. Определите тип здания, в котором он применяется.
2. Расшифруйте названия конструктивных элементов, обозначенных поз. 1…6, дополните недостающие размеры а, б. При каком шаге колонн применяется элемент, обозначенные позицией 1?
1).Узел крепления ж/б подкрановой балки к колонне. Применяется в каркасных промышленных зданиях.
2).1 – подкрановая балка таврового сечения; 2 – закладная деталь колонны; 3 – стальной лист; 4 – опорный лист; 5 – закладная деталь колонны; 6 – колонна.
При шаге колонн 6 м. а=750 мм, б=600 мм.
Ответы (Задание 23)
1. Назовите тип здания и элементы, обозначенные цифрами на рисунке 1. Охарактеризуйте конструктивный элемент поз. 8 по назначению.
2. Каков шаг колонн здания, показанного на рисунке 1?
1).Одноэтажное промышленное здание
1 – парапетная панель; 2 – стропильная конструкция; 3 – плита покрытия; 4 – зенитный фонарь; 5 – рельс; 6 – подкрановая балка; 7 – колонна; 8 – фахверковая колонна; 9 – оконное заполнение; 10 – водоприемная воронка.
Позиция 8 – фахверковая колонна. Служит для крепления стеновых панелей и восприятия ветровых нагрузок.
2).Шаг колонн 6 м.
Ответы (Задание 24)
1.Определите название узла, изображенного на рисунке 1.
2.Расшифруйте названия элементов, обозначенные цифрами 1…6, укажите назначение позиции 6.
1).Узел крепления кранового рельса к подкрановой балке.
2).1 – подкрановая балка; 2 – крановый рельс; 3 – болт; 4 – лапка; 5 – шайба; 6 – упругая прокладка.
Ответы (Задание 25)
1. Назовите конструктивный узел, изображенный на рисунке 1, определите тип здания, в котором он применяется.
2. Расшифруйте названия конструктивных элементов, обозначенных поз.1…9, укажите недостающие размеры.
1).Узел крепления стеновых панелей к колоннам каркаса при помощи уголков. Вертикальный стык. Применяется в каркасных промышленных зданиях.
2).1 – колонна; 2 – стеновая панель; 3 – закладная деталь панели; 4 – крепежный элемент; 5 – минеральная вата; 6 – гернит; 7 – мастика; 8 – расшивка полимерцементным раствором; 9 – сварка.
Ответы (Задание 26)
1. Назовите конструктивные элементы, обозначенные позициями 1…4 на рисунке 1. Определите тип здания, в котором эти элементы применяются.
2. Дополните численные значения отметок 5,6,7,8 и размеров а, б, в, охарактеризуйте элемент поз. 2 по конструктивному решению и способу устройства.
1).1 – колонна; 2 – подколонник; 3 – бетонный столбик; 4 – фундаментная балка. Применяется в каркасных промышленных зданиях.
Позиция 2 по конструктивному решению – столбчатый фундамент стаканного типа, по способу устройства – монолитный.
2).5 – 0,000 уровень чистого пола; 6 – -0,030 м отметка верха фундаментной балки; 7 – -0,150 м обрез фундамента; 8 – -1,650 м отметка подошвы; а – 200 мм; б – 25 мм; в – 750 мм.
Ответы (Задание 27)

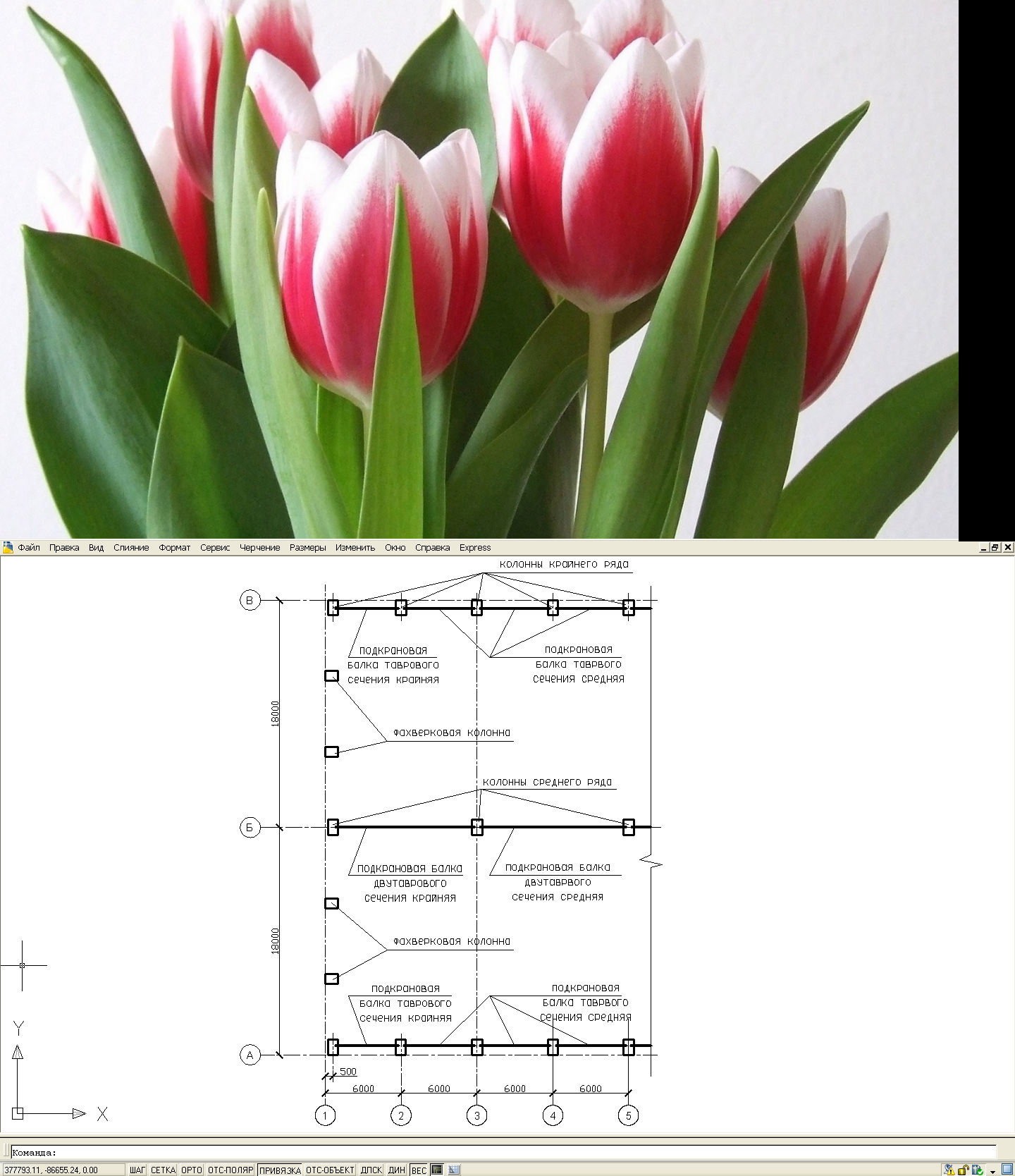

1.Для фрагмента здания, изображенного на рисунке 1, запроектируйте схему расположения подкрановых балок. Подпишите названия всех элементов, изображенных на чертеже.
2.Объясните назначение подкрановых балок.
1).
2).Подкрановые балки предназначены для крепления рельса, по которому передвигаются мостовые краны и для увеличения пространственной жесткости здания.
Ответы (Задание 28)
1. Назовите тип фундамента, изображенного на рисунке 1.
2. Расшифруйте названия конструктивных элементов, обозначенных позициями 1…9. Охарактеризуйте конструктивный элемент поз. 2 по назначению.
1).Фундамент пенькового типа.
2).1 – фундамент; 2 – фахверковая колонна; 3 – отметка обреза фундамента -0,150 м; 4 – цементная подливка; 5 – -0,100 м; 6 – анкер; 7 – закладная деталь колонны; 8 – опорный стальной лист; 9 – сварка.
Позиция 2 – фахверковая колонна необходима в здании для крепления стеновых панелей и восприятия ветровой нагрузки.
Ответы (Задание 29)
