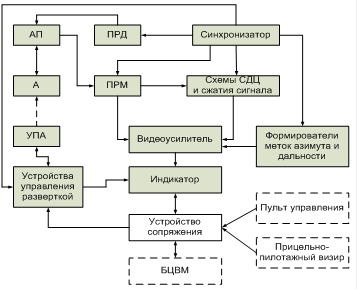

69.Принцип работы рлс переднего обзора ударного самолета по структурной схеме

Основные элементы схемы: передатчик, приемник, синхрони­затор, антенный переключатель, антенна и индикатор входят в состав любой импульсной станции.

СДЦ и сжатия сигналов обеспечивают обработку при когерентных режимах работы станции:

- при селекции движущихся целей и доплеровском обострении ДНА (обеспечивают эффективное обнаружение малоразмерных подвижных целей);

- при сжатии линейно-частотно-модулированных (ЛЧМ) импульсов (применение ЛЧМ импульсов большой длительности позволяет увеличить даль­ность действия РЛС, а сжатие их дает требуемое разрешение по дальности).

Устройства управления разверткой совместно с устройством поворота ан­тенны обеспечивают управление лучом при обзоре (по азимуту), положением зоны обзора (по углу места), положением зоны индикации сигналов на экране.

Формирователи меток задают на экране индикатора в зависимости от ре­жима работы станции масштабные или измерительные метки азимута и дально­сти.

В режиме прицеливания или коррекции координат, на экране индикатора формируется подвижное перекрестие, центр которого со­ответствует точке пересечения электронных измерительных меток дальности (МД) и азимута (МА).

В режиме прицеливания оператор (штурман) накладывает центр перекре­стия с помощью механизма пульта управления на отметку цели. Это обеспечи­вает определение в БЦВМ координат центра отметки цели и возможность её автоматического сопровождения. Полученные данные сравниваются с расчет­ными для вычисления ошибки управления самолетом по курсу и определения момента пуска или сброса средств поражения.

Прицельно-пилотажный визир (ППВ) обеспечивает летчику визуальную индикацию информации о текущей и разрешенной дальностях до цели (или пункта маршрута), а также сигналов на выполнение маневра, открытие огня, вывода из атаки на безопасной высоте.

70. Назначение упч с лог. Характеристикой в приемнике рлс переднего обзора ударного самолета.

Входной сигнал, получаемый с антенны, представляет собой случайную по­следовательность импульсов с большим диапазоном амплитуд и различной длительностью. Для получения высококачественного радиолокационного изо­бражения на индикатор необходимо, чтобы форма входного сигнала претерпевала наимень­шие искажения Применение УПЧ с логарифмической (линейно-логарифмической) амплитудной характеристикой позволяет сжать динамический диапазон выходных сигналов без ограничения амплитуды. При этом информация о радиолокационном рельефе практически не искажает­ся, однако соотношение амплитуд в выходном сигнале меняется, что приводит к ухудшению контрастности изображения. Для устранения этого одновременно с логарифмическим УПЧ применяют видеоусилитель с 2-3 уровнями усиления

71. Назначение временной автоматической регулировки усиленияв приемнике рлс переднего обзора ударного самолета.

При использовании «трехтонового видиоусилителя усилителя» вы­деляются слабые сигналы (от водной поверхности), средние (от земного покро­ва) и сильные (от строений). Для улучшения визуального восприятия изобра­жения в таких видеоусилителях применяются временные автоматические регулировки усиления (ВАРУ).

ВАРУ обеспечи­вает уменьшение коэффициента усиления приемника сразу же после излучения передатчиком зондирующего импульса и плавное нарастание усиления с тече­нием времени.

Схема ВАРУ настраивается так, чтобы спустя 50...60 мкс после излучения зондирующего импульса усиление приемника достигло своего но­минального значения.

Такая регулировка усиления обеспечивает уменьшение усиления сигналов, отраженных от близко расположенных целей, и предотвращает силь­ную засветку индикатора этими сигналами.

ВАРУ особенно эффективна при полете над взволнованной морской поверхностью на малых и средних высотах, так как мощность сигналов, отраженных от морских волн, быстро убывает с расстоянием, но имеет большие значения на малых дальностях. На практике ВАРУ осуществляют по экспоненциальному закону.
