66) Назначение рлс переднего обзора ударного самолёта.
РЛС переднего обзора предназначена для решения следующих задач:
- получение радиолокационного изображения земной поверхности по направлению полета самолета;
- обнаружение целей и наземных ориентиров, измерение их координат (азимута, дальности) и параметров движения относительно самолета;
определение совместно с РСЗО государственной принадлежности обнаруженных объектов;
прицеливание по наземным и надводным целям;
выдачи целеуказания ракетам «воздух-поверхность» и КАБ;
обеспечение самолетовождения по наземным ориентирам.
Основное требование к таким РЛС - высококачественное отображение местности на экране индикатора, обеспечивающее распознавание объектов по их форме на удалениях, достаточных для применения оружия с максимальной дальности. Качество изображения определяется в первую очередь разрешающей способностью РЛС по азимуту и дальности.
67 Принцип формирования радиолокационного изображения на экране индикатора с радиально-секторной разверткой в рлс переднего обзора.

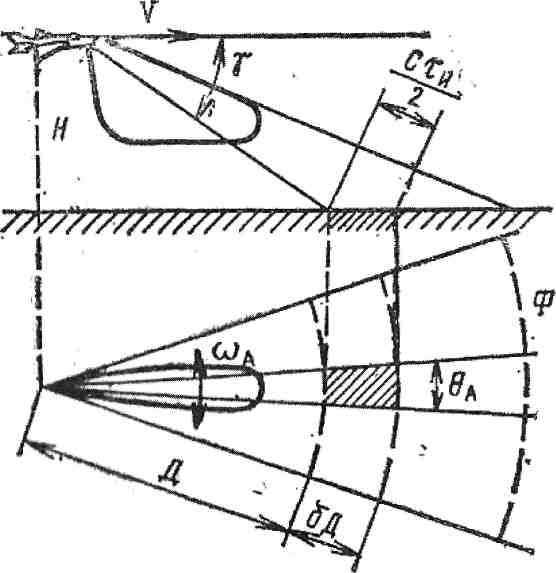

Для получения радиолокационного изображения местности в РЛС переднего обзора используется антенна с узкой диаграммой направленности в горизонтальной плоскости, и широкой - в вертикальной плоскости
Изображение формируется посредством поэлементного облучения земной поверхности в ходе развертки по дальности и по азимуту. Для этого используется импульсный режим работы передатчика РЛС, обеспечивающий разрешение элементов земной поверхности по дальности, и сканирование узкой ДНА по азимуту.
За
счет распространения зондирующего
импульса последовательно облучаются
все элементы местности в направлении
луча антенны. Размеры облучаемого
элемента поверхности (элемента разрешения)
определяются по азимуту шириной
ДНА в горизонтальной плоскости, а по
дальности - длительностью
зондирующего
импульса. Отраженные радиоимпульсы
поступают на приемное
устройство РЛС, а с него на индикатор.
В индикаторе с радиально-секторной разверткой по экрану в радиальном направлении перемещается электронный луч синхронно с перемещением элемента разрешения по поверхности земли.
Яркость свечения экрана в ходе развертки меняется пропорционально интенсивности отраженного сигнала. При прохождении лучом всей длины радиальной развертки на экране формируется изображение одной узкой полосы местности в направлении ДНА - строка изображения.
Полное изображение формируется за счет поворота (качания) антенны в пределах заданного сектора обзора по азимуту. Синхронно с антенной поворачивается линия радиальной развертки на индикаторе. Поскольку скорость поворота антенны относительно мала, то строки радиальной развертки примыкают друг к другу, образуя сплошное радиолокационное изображение в секторе обзора.
68. Виды индикаторов, применяемых в рлс переднего обзора.

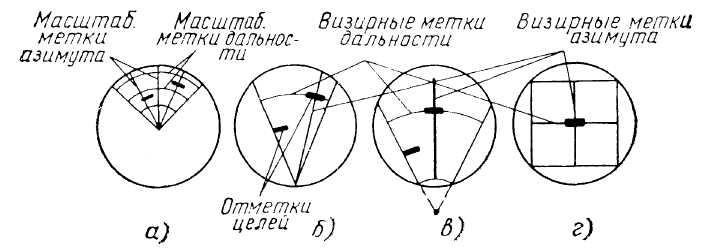

Индикаторы с радиально-секторной разверткой (рис. 3, а), с радиально-секторной разверткой со смещенным центром (рис. 3, б) и с радиально-секторной разверткой с вынесенным центром (рис. 3, в).
Рис. 3. Виды индикаторных устройств, применяющихся в РЛС переднего обзора
