46. Принцип формирования результирующей диаграммы направленности (кардиоиды) в автоматическом радиокомплексе.

Прием излучаемых приводной радиостанцией сигналов осуществляет как направленная антенна, а это БРА, так и ненаправленная антенна.

Вид ДНА направленной и ненаправленной антенны показан на рис. 10. Суммарная ДНА антенной системы формируется в результате сложения сигналов обеих антенн на входе приемника. Результатом такого сложения является ДНА либо ДНА , которая получила название «кардиоида».

Если приводная радиостанция находится на Земле, так как показано на рис. 10, то в результате сложения принятых сигналов: ненаправленной антенной - точка б и направленной антенны – точка а, формируется результирующий сигнал – показан точкой в.

Амплитуда этого сигнала будет зависеть от величины отклонения направления приводной радиостанции относительно оси рамочной антенны , а фаза – от направления этого отклонения.

Для того, чтобы определить направление отклонения приводной радиостанции, необходимо определиться с направлением начала отчета.

Известно, что рамочные антенны в составе БРА – неподвижны и если курсовой угол приводной радиостанции не равен нулю, то самолет необходимо развернуть в пространстве. Но на какой угол и в какую сторону?

На этот вопрос дает ответ величина амплитуды сигнала, снимаемого с подвижной катушки гониометра, потому что она содержит в себе информацию о величине отклонения направления на приводную радиостанцию от продольной оси фюзеляжа самолета. Если эту катушку развернуть так, чтобы выполнилось равенство (т.е. будет скомпенсирована амплитуда сигнала, снимаемого с рамочной антенны БРА), то на выходе гониометра амплитуда напряжения станет равна нулю. Таким образом, за РСН принимается направление в пространстве, при котором .

Для определения направления отклонения приводной радиостанции относительно РСН, информация о которой содержится в фазе огибающей сигнала снимаемого с приемника АРК, необходимо электрическим способом «перемещать» результирующую ДНА АРК справа налево и наоборот. Такое перемещение осуществляется специальным образом с помощью генератора звуковой частоты и коммутатора фазы (рис. 10).

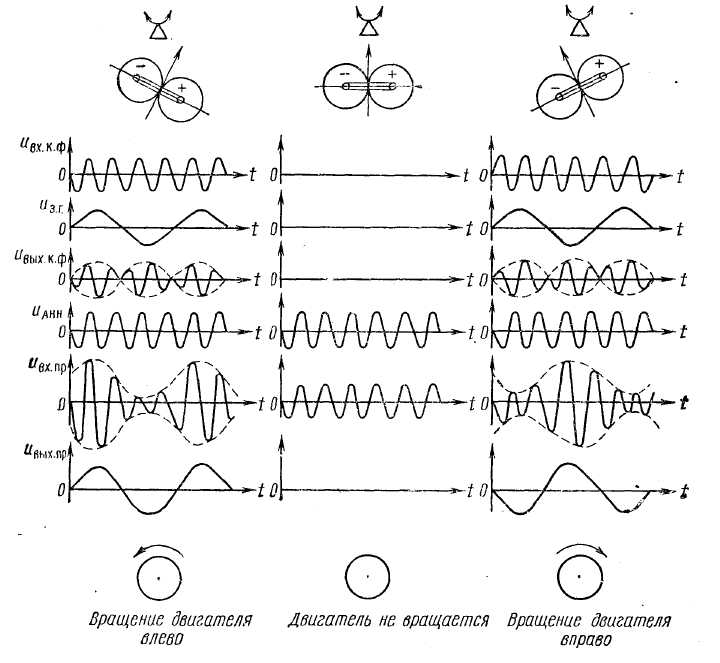

Временные диаграммы сигналов, действующих в различных точках схемы АРК, показаны на рис. 11.

Рис. 10. Диаграмма направленности антенной системы АРК

а) б) в)

Рис. 11. К объяснению принципа работы АРК

4 7. Назначение и состав радиотехнической системы ближней навигации.

Ответ: Радиотехнические системы ближней навигации (РСБН) относятся к неавтономным угломерно-дальномерным РНС.

РСБН предназначена для определения текущих дальности Д и азимута α летательного аппарата (ЛА), относительно наземной радионавигационной точки (азимутально-дальномерного радиомаяка) (РНТ) с известными координатами (рис. 1).

Рис. 1. Определение координат в угломерно-дальномерной системе

Состав РСБН: Наземное оборудование включает: азиму­тальный радиомаяк, передатчик и прием­ник дальномерного канала, малогабаритные посадочные радиомаяки, индикаторное устройство (ИКО).

В состав самолет­ного оборудования входят: передатчик, приемник, блоки измерения азимута и дальности, индикаторные приборы (прямо показывающий дальность и азимут - ППДА и комбинированный пилотажный прибор - КПП).
