44. Назначение и принцип действия радиовысотомера больших высот.

РВ больших высот предназначены для измерения высот в диапазоне 500 – 25000 м.

РВ больших высот в качестве зондирующих сигналов используют последовательность радиоимпульсов.

Структурная схема РВ больших высот представлена на рис. 7. Передатчик запускается синхронизирующими импульсами задающего генератора. Зондирующие сигналы излучаются передающей антенной. Отраженные сигналы улавливаются приемной антенной, усиливаются, детектируются в приемнике и поступают в блок сопровождения (системы АСД).

Принцип работы РВ больших высот:

1. В режиме «Поиск».

В этом режиме генератор тактовых импульсов запускает в работу ЗГ. Передатчик формирует зондирующие импульсы, передающая антенна излучает их в пространство.

Одновременно с этим, на счетчик импульсов с генератора тактовых импульсов подаются счетные импульсы.

Рис. 7. Обобщенная структурная схема РВ больших высот

Кроме того, задающий генератор формирует следящий строб с изменяющимся временем запаздывания , который поступает в блок сопровождения.

2. В режиме «Измерение».

После излучения зондирующих импульсов в пространство и восстановления чувствительности приемника, радиовысотомер пе­ре­хо­дит в ре­жим ав­то­ма­ти­че­ско­го со­про­во­ж­де­ния при­ня­то­го сиг­на­ла.

В момент прихода отраженного сигнала:

1. в блоке сопровождения происходит совпадение по времени следящего строба и отраженного от земной поверхности импульса (при этом в блоке формируется управляющий сигнал и передается на счетчик);

2. по сигналу с блока сопровождения счетчик импульсов выключается.

С выхода счетчика сигнал в двоичном коде (в нем содержится информация о высоте полета ЛА) передается на БЦВМ и в ЦАП.

С ЦАП измеренная высота в виде постоянного напряжения поступает на стрелочный индикатор высоты.

45. Назначение и принцип работы автоматического радиокомпаса по упрощенной структурной схеме.

Ав­то­ма­ти­че­ские ра­дио­ком­па­сы (АРК) являются уг­ло­мер­ными РНС.

АРК пред­на­зна­че­ны для ав­то­ма­ти­че­ско­го оп­ре­де­ле­ния на­прав­ле­ния (пе­лен­га) на ра­бо­таю­щую приводную ра­дио­стан­цию, т.е. используются для определения курсового угла этой радиостанции.

АРК предназначен для ре­шения сле­дую­щих за­да­ч:

- оп­ре­де­ления ме­сто­на­хо­ж­де­ния ЛА (при од­но­вре­мен­ном пе­лен­го­ва­нии двух на­зем­ных ра­дио­стан­ций с из­вест­ны­ми ко­ор­ди­на­та­ми);

- обеспечения по­лета ЛА на ра­дио­стан­цию и от нее с ви­зу­аль­ной ин­ди­ка­ци­ей кур­со­во­го уг­ла;

- обеспечения за­хода ЛА на по­сад­ку;

- организации од­но­сто­рон­ней те­ле­фон­ной радиосвязи ЛА с зем­лей (АРК вы­пол­ня­ет роль ре­зерв­но­го ра­дио­при­ем­ни­ка).

Принцип действия АРК основан на направленном радиоприеме излучения приводной радиостанции, который реализуется за счет использования ДНА специальной формы (форма кардиоиды).

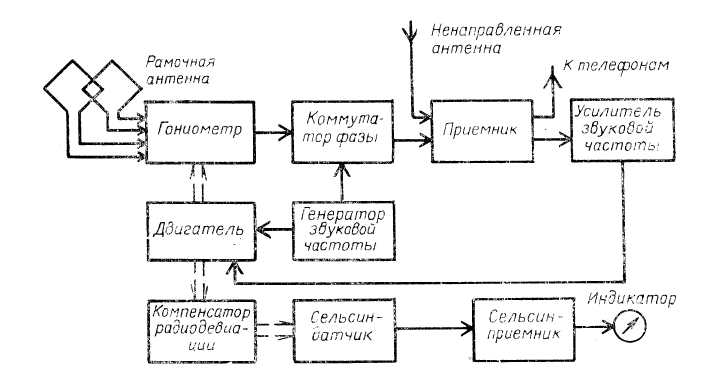

Структурная схема АРК представлена на рис. 8.

Рис. 8. Структурная схема радиокомпаса

Антенная систе­ма АРК включает блок рамочных антенн (БРА), гониометр, и ненаправленную антенну (рис. 8).

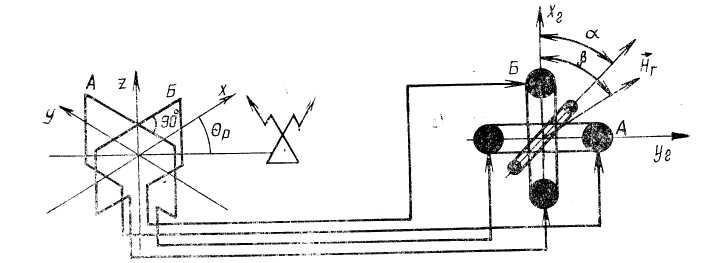

В состав БРА входят две одинаковые рамки, оси которых располагаются ортогонально (рис. 9). Ось одной из рамок ориентирована по измерительной оси (х), совпадающей с продольной осью ЛА (рис. 9).

Гониометр включает три обмотки (катушки, рамки): две, расположенные ортогонально, - неподвижные и одну – подвижную (рис. 9).

Выводы каждой рамки БРА подключены встречно к соответствующим неподвижным обмоткам гониометра (рис. 9).

Рис. 9. К пояснению принципа действия двухрамочной антенны АРК

Если направление на пеленгуемую радиостанцию не ориентировано по нормали к плоскости рамки ( ), то поступившие на рамку ЭМВ, с учетом времени их распространения от одной стороны рамки к другой, сформируют в ее правой и левой стороне различные электрические потенциалы.

В результате по обмотке гониометра потечет ток. Амплитуда тока и его фаза будет зависеть от величины ( ) и направления отклонения оси рамки от направления на приводную радиостанцию. Для второй рамочной антенны происходящие процессы будут аналогичными.

В результате, создаваемые токами катушек переменные ЭМПоля, наведут в подвижной катушке гониометра ЭДС. Величина ЭДС, равно как и тока на выходе катушки будет зависеть от , а начальная фаза – от направления на приводную радиостанцию.

Зависимость амплитуды сигнала с подвижной катушки, характеризуется той же кривой, что и для одиночной рамки, но только с учетом того, что поворот подвижной катушки на угол α будет эквивалентен повороту одиночной рамки на угол .
