5 Ремонт масляного насоса двигателя газ 3307
Перед ремонтом насос проверяем на стенде, который должен обеспечивать частоту вращения его ведущего вала 3100 об/мин и разрежение на всасывание 140 мм РТ . Ст . При проверке применяем масло для двигателя при температуре 75-85 °С. При этих условиях подача нагнетающей секции при противодавлении должна быть не менее 135 д/мин, подача радиаторной секции при противодавлении не менее 23 д/мин. Если при проверке на стенде масляный насос не обеспечивает указанных параметров или обнаружены стуки и течь в соединениях, то насос разбираем и отремонтируем. Разборка масляного насоса производится так :
Отверчиваем болты крепления всасывающего патрубка к корпусу. Снимаем трубку с заборчиком и кронштейном в сборе и прокладку фланца. Отворачиваем болты крепления отводящих трубок радиаторной и нагнетающей секций насоса, снимаем трубки и прокладки. Отворачиваем болт крепления и снимаем упорный фланец промежуточной шестерни привода наcoca и саму шестерню . Снимаем ведомую шестерню привода насоса с ведущего валика, вынуть шпонку крепления шестерни. Отворачиваем болт крепления оси промежуточной шестерни привода насоса. Отворачиваем болты крепления и снимаем корпус радиаторной секции, ведущую и ведомую шестерки этой секции, стопорный шарик .Снимаем проставку корпусов секций и вынуть из корпуса ведущую и ведомую шестерни нагнетающей секции в сборе с осями. При необходимости спрессовываем ведущую шестерню с валика и ведомую шестерню с оси .
При осмотре корпусов секций насоса следует обратить внимание на состояние торцовых поверхностей гнезд под шестерни, проверяем износ торцовых поверхностей .На шестернях насоса не должно быть трещин, обломов, глубоких задиров.
(Ремонт масляного насоса двигателя ГАЗ 3307 . см. рис 5.1 Приложение Г)
6 Инструменты и приспособления, применяемые при техническом обслуживании и ремонте масляного насоса двигателя автомобиля газ 3307
- Приспособление для снятия масляного фильтра.
- Приспособление для установки ведомой шестерни привода масляного насоса.
-
Развертка для втулок вала привода
масляного
насос
.
- Ключ для пробки выпуска масла из картера двигателя.
- Ключ на “10” .
- Линейка.
- Набор плоских щупов.
7 Техника безопасности при техническом обслуживании и ремонте масляного насоса двигателя автомобиля газ 3307
Внимательно
осмотрим рабочее место, приведем его в
порядок. Уберем все посторонние предметы,
мешающие работе. Убедимся в том, что
рабочее место достаточно освещено.
Если необходимо пользуемся переносным электрическим светильником, проверяем, есть ли на лампе защитная сетка, исправны ли шнур и изоляционная резиновая трубка. Напряжение переносных электрических светильников допускается не свыше 12. В осмотровой канаве, не свыше 42 В - в ремонтной зоне.
Проверяем наличие и исправность ручного инструмента, приспособлений и средств индивидуальной защиты.
Если вблизи рабочего места производятся электросварочные работы, требуем от сварщика установки щита (ширмы) для защиты глаз и лица от действия ультрафиолетовых лучей или надеть специальные защитные очки.
При открывании пробки радиатора горячего двигателя соблюдаем
осторожность, чтобы избежать ожога паром.
При проведении регулировочных и ремонтных работ необходимо
отключить аккумуляторную батарею (аккумуляторные батареи – для ГАЗ 3307)
СПИСОК
ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ.
1 Шестопалов С. К. Устройство, техническое обслуживание и ремонт автомобилей.- М.: Академия, 2007
www.vazrepair.narod.ru
2. Карагодин В. И., Шестопалов С. К. Слесарь по ремонту автомобилей: Практическое пособие. -- 2-е изд., перераб. и доп. -- М.: Высшая школа, 1990. -- 239 с.
3. Круглов СМ. Справочник автослесаря по техническому обслуживанию и ремонту легковых автомобилей. -- М.: Высшая школа, 1995. --304 с.
4. Автомобили ВАЗ-2108, ВАЗ-21081, ВАЗ-21083, ВАЗ-2109, ВАЗ-21093:
Многокрасочный альбом/ Вершигора В.А. , Игнатов А.П. , Новокшенов Н.В. и др.-- Из-во «Третий Рим», 1996. -- 90 с.
ПРИЛОЖЕНИЯ
Приложение А

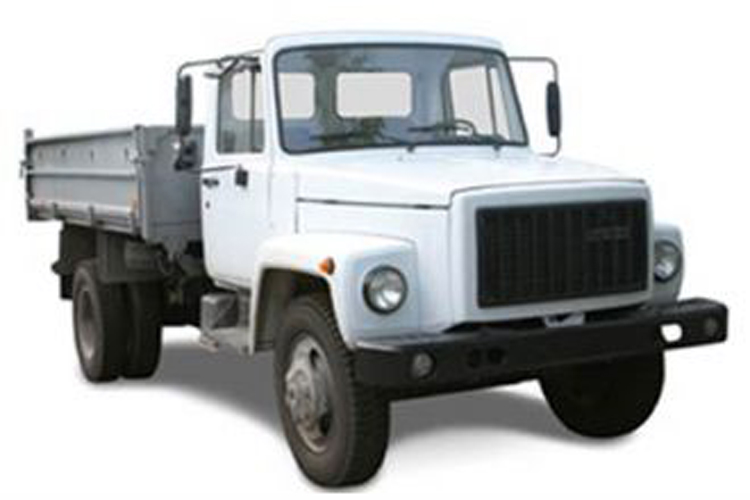

Рисунок 1– Внешний вид автомобиля ГАЗ 3307
Приложение Б

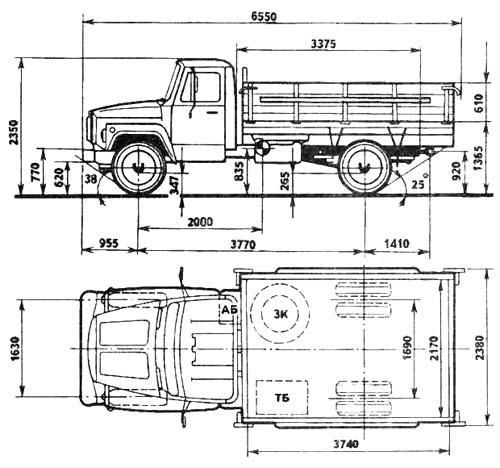

Рисунок 1.1 - Габаритные размеры автомобиля ГАЗ 3307
Приложение В

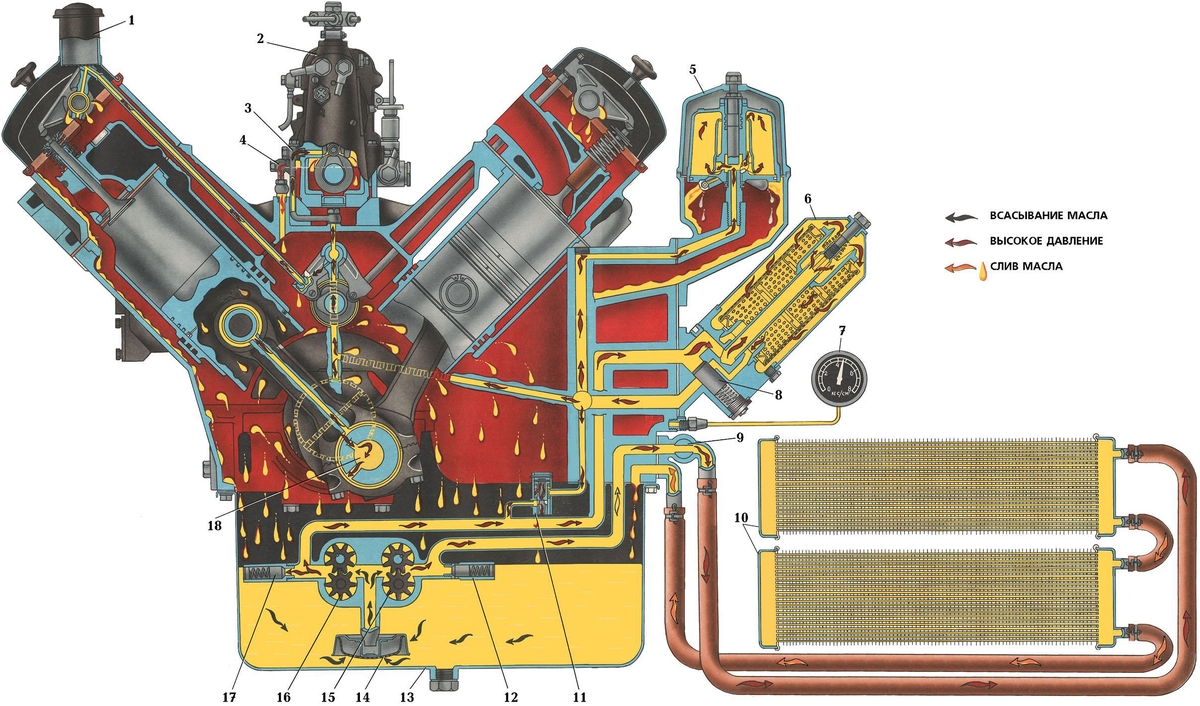

Рисунок 2.1 Система смазки двигателя автомобиля ГАЗ 3307 .
