1.6.5 Построение сечения

Для построения сечения рисуют 3 горизонтальных линии.

Меню «Рисование» - «Отрезок» – на клавиатуре задается начальная точка (290,140) – Enter – и конечная (220,140) – Esc.

Меню «Рисование» - «Отрезок» – на клавиатуре задается начальная точка (290,135) – Enter – и конечная (220,135) – Esc.

Меню «Рисование» - «Отрезок» – на клавиатуре задается начальная точка (290,130) – Enter – и конечная (220,130) – Esc.

Затем рисуется отверстие. ОРТО включить – ПРИВЯЗКА включить – ОТС-ОБЪЕКТ включить – «Рисование» – «Отрезок» – перевести курсор от левой линии на виде спереди к построенным линиям сечения до появления знака пересечения со второй линией сверху – ввести координаты начала линии отверстия (250,135) – ЛКМ - сдвинуть курсор вниз до появления второго знака – Enter – Esc – ввести координаты 2-й точки линии отверстия (250,130) – Enter . Аналогично строится правая линия отверстия. Углубление рисуется аналогично.

Этот рисунок изображен на Рис.1.4

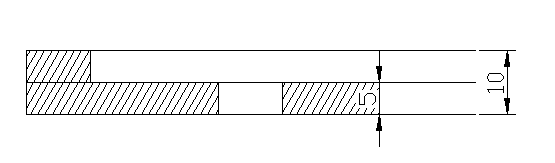

Рисунок 1.4 Сечение

Заключение

При выполнении самостоятельной работы я изучила построение 3-х проекций, сечения, печать чертежа.
