Вращающийся трансформатор
Враща́ющийся трансформа́тор — электрическая микромашина переменного тока (информационная электрическая машина)[1], (резольвер), предназначенная для преобразования угла поворота в электрическое напряжение, амплитуда которого пропорциональна или является функцией (чаще всего, синус или косинус) угла или самому углу.
Вращающиеся трансформаторы применяются в аналого-цифровых преобразователях, системах передачи угла высокой точности, в качестве датчиков обратной связи в следящих системах, бортовой аппаратуре.
Вращающиеся трансформаторы являются двухполюсными (в основном) или многополюсными электрическими машинами. По конструкции аналогичны асинхронным электродвигателям с фазным ротором. Статор и ротор набираются из листов электротехнической стали. В пазы статора и ротора укладываются по две взаимно перпендикулярные обмотки. Вращающиеся трансформаторы подразделяются на контактные и бесконтактные, с ограниченным и неограниченным углом поворота ротора.
В зависимости от схемы включения обмоток возможны следующие режимы работы (вращающиеся трансформаторы):
синус-косинусные (выходное напряжение одной из обмоток трансформатора пропорционально синусу угла поворота ротора, а другой — косинусу);
линейные (выходное напряжение пропорционально углу поворота);
масштабные (выходное напряжение пропорционально входному с коэффициентом пропорциональности (масштабом), определяемым углом поворота ротора);
датчики и приёмники систем передачи угла (выполняют функции, аналогичные трансформаторным сельсинам);
первичные преобразователи для индукционных фазовращателей и др.
Работа вращающихся трансформаторов в системах синхронной связи аналогична работе сельсинов. Вращающиеся трансформаторы обеспечивают более высокую точность, но для их работы необходимы дополнительные усилительные устройства с большим коэффициентом усиления, так как их выходная мощность меньше, чем у сельсинов
Цепь включения датчиков в измерительные схемы
Немостовая - Нередко первичные измерительные преобразователи (датчики) расположены на достаточно большом удалении от измерительного устройства.
Мостовая схема включения датчика. Широко распространенная мостовая схема включения тензодатчиков приведена на рис. 3. В ее состав входят: тензодатчики (R1, R2), выходной усилитель на X1 и операционный усилитель X2, обеспечивающий нулевой потенциал в точке 1 вне зависимости от сопротивления соединительного проводника r.
При деформации (изменении R1, R2) равновесие моста обеспечивается током I и, следовательно, Uвых=IR5. Для двух активных тензорезисторов R1 и R2 ток I=2eRI0, где eR =DR/R0 – коэффициент относительного изменения сопротивлений датчиков.

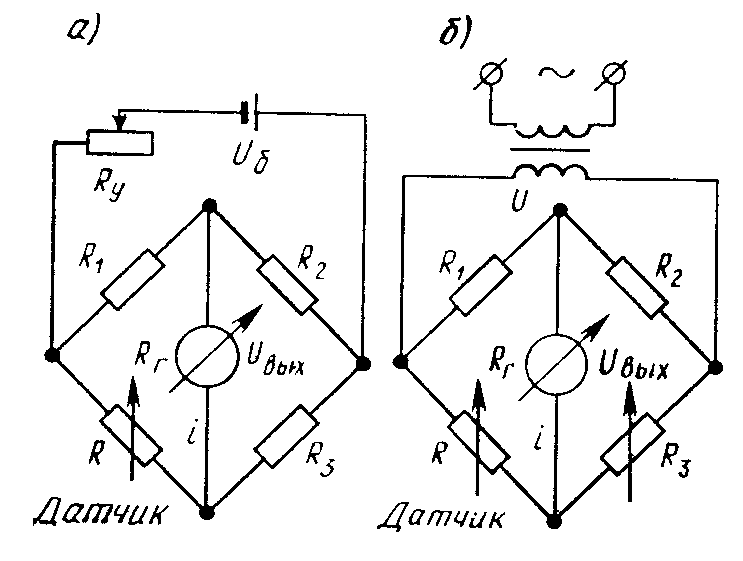

Включение датчика в мостовую измерительную схему.
Виды деференциально измерительных схем
Дифференциальная включения параметрических датчиков
Дифференциальная включения генераторного датчика
Дифференциальная схема состоит из двух смежных контуров с источником питания, а измерительный прибор включен в общую ветвь контуров и реагирует на разность контурных токов . В дифференциальной схеме могут быть использованы как параметрические датчики (с изменяющимися, сопротивлениями), так и генераторные (с изменяющейся ЭДС)
Устройство и принцип работы дроссельного магнитного усилителя, схема МУ
Дроссельный магнитный усилитель ( МУ) представляет собой замкнутый ферромагнитный сердечник с двумя обмотками, одна из которых - рабочая адр, другая - управляющая шу. На рабочую обмотку с последовательно включенным с ней резистором RH подается переменное напряжение, а обмотка управления подключена к источнику управляющего сигнала.
Дроссельные магнитные усилители являются простейшими усилителями мощности, поскольку мощность Я Рвых, выделяемая на сопротивлении нагрузки Z, в цепи переменного тока, значительно больше, чем входная мощность Рвх в цепи намагничивания.
Дроссельный магнитный усилитель ( МУ) обычно состоит из 2 - х дросселей насыщения Д1 и Д2 ( Рис - 6.4, а, б), каждый из которых выполнен на ферромагнитном сердечнике и имеет рабочую обмотку wp и обмотку управления wy, предназначенную для подмаг-ничивания дросселя постоянным током.
Дать определение реле и их классификация
Реле́ — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.
Конструкция реле, принцип работы, основные параметры электромагнитного реле
Основные части электромагнитного реле: электромагнит, якорь и переключатель. Электромагнит представляет собой электрический провод, намотанный на катушку с сердечником из магнитного материала. Якорь — пластина из магнитного материала, через толкатель управляющая контактами.
Работа электромагнитных реле основана на использовании электромагнитных сил, возникающих в металлическом сердечнике при прохождении тока по виткам его катушки. Детали реле монтируются на основании и закрываются крышкой. Над сердечником электромагнита установлен подвижный якорь (пластина) с одним или несколькими контактами. Напротив них находятся соответствующие парные неподвижные контакты.
В исходном положении якорь удерживается пружиной. При подаче управляющего сигнала электромагнит притягивает якорь, преодолевая её усилие, и замыкает или размыкает контакты в зависимости от конструкции реле. После отключения управляющего напряжения пружина возвращает якорь в исходное положение. В некоторые модели, могут быть встроены электронные элементы. Это резистор, подключенный к обмотке катушки для более чёткого срабатывания реле, или (и) конденсатор, параллельный контактам для снижения искрения и помех.
Описать работу электронного реле
производит коммутацию различных электронных блоков (электродвигатели, нагревательные элементы и т. д.), в зависимости от требуемых условий: время, температура, уровень жидкости, влажность, акустика и многое другое.
Назначение электромагнитов, деление по роду тока,и характеру движения рабочего органа
Электромагнит, электротехническое устройство, состоящее обычно из токопроводящей обмотки и ферромагнитного сердечника, который намагничивается
Электромагнит подразделяют на 3 группы: Электромагнит постоянного тока нейтральные, Электромагнитпостоянного тока поляризованные, Электромагнит переменного тока.
Электромагнит используются в качестве привода для осуществления необходимого поступательного перемещения (поворота) рабочих органов машин или для создания удерживающей силы.
Устройство фрикционной электромеханической муфты сухого трения. Принцип работы
На ведущем валу 7 жестко посажена полумуфта 4, являющаяся сердечником и ярмом электромагнита. Его якорем служит полумуфта 2, которая соединена с ведомым валом 1 скользящей посадкой и, следовательно, может перемещаться в осевом направлении. С помощью колец 6 и щеток на обмотку 5 подается управляющее напряжение. Возникающее тяговое усилие вызывает притяжение якоря (полумуфты 2) к сердечнику (полумуфте 4) и плотное сцепление фрикционных дисков 5из материалов с высоким коэффициентом трения (сталь - сталь, чугун - чугун, бронза - бронза, чугун - бронза, сталь - ферродо и др.), благодаря чему обеспечивается сцепление валов.
