3 Содерж. Пданов и карт
Объекты местности на планах и картах изображаются условными топографическими знаками, которые бывают масштабными (контурными) и внемасштабными.
Масштабными условными знаками изображают объекты местности (элементы ситуации), например контур леса или пашни, в масштабе плана (карты). Они позволяют определить размеры объекта в плане и его площадь
Внемасштабные условные знаки применяют для изображения предметов, которые из-за небольших размеров невозможно показать на плане или карте в масштабе, например пункты геодезической
сети, колодцы, столбы и др.
Неавтоматизированная ("ручная") технология составления планов включает:
1) Построение с помощью линейки Дробышева координатной сетки со сторонами 100х100мм с погрешностью 0.2 мм ;
2) Оформление внешней рамки;
3) Оцифровка координатной сетки в соответствии с координатами точек теодолитного хода и с учетом последующего размещения результатов теодолитной, тахеометрической съемок и нивелирования по квадратам (см. полевой журнал);
4) Нанесение по координатам точек съемочного обоснования с контролем по результатам полевых измерений углов и длин линий;
5) Перенесение на план элементов ситуации с абрисов. Абрис - схематичный чертеж местности составленный по результатам натурных измерений.
6) Нанесение характерных точек местности на план, подписание их высот и вычерчивание границ (контуров участка);
7) Проведение горизонталей для изображения рельефа местности;
8) Окончательное оформление плана в соответствии условными знаками.
Билет 10
1,содер. Планов карт.
Объекты местности на планах и картах изображаются условными топографическими знаками, которые бывают масштабными (контурными) и внемасштабными.
Масштабными условными знаками изображают объекты местности (элементы ситуации), например контур леса или пашни, в масштабе плана (карты). Они позволяют определить размеры объекта в плане и его площадь
Внемасштабные условные знаки применяют для изображения предметов, которые из-за небольших размеров невозможно показать на плане или карте в масштабе, например пункты геодезической
сети, колодцы, столбы и др.
Неавтоматизированная ("ручная") технология составления планов включает:
1) Построение с помощью линейки Дробышева координатной сетки со сторонами 100х100мм с погрешностью 0.2 мм ;
2) Оформление внешней рамки;
3) Оцифровка координатной сетки в соответствии с координатами точек теодолитного хода и с учетом последующего размещения результатов теодолитной, тахеометрической съемок и нивелирования по квадратам (см. полевой журнал);
4) Нанесение по координатам точек съемочного обоснования с контролем по результатам полевых измерений углов и длин линий;
5) Перенесение на план элементов ситуации с абрисов. Абрис - схематичный чертеж местности составленный по результатам натурных измерений.
6) Нанесение характерных точек местности на план, подписание их высот и вычерчивание границ (контуров участка);
7) Проведение горизонталей для изображения рельефа местности;
8) Окончательное оформление плана в соответствии условными знаками.
Под рельефом местности понимают совокупность неровностей земной поверхности.
На топографических планах рельеф изображется горизонталями (0,1-0,15мм) кривыми. Расстояние между соседними горизонталями по высоте называется сечением рельефа. В плане золожением для большей выразительности рельефа каждая 4-я четная по высоте 5м(сечения через 0,5) иля 5-я кратная высоте h=1м горизонталь утолщается и проводится t=0,25мм и в разрыве подписывается ее высота.
Основанием цифры в сторону понижения рельефа.
Направление ската склона обозначается берх-штрихами – черточками длина черточки 0,5мм.
Для указания высот горизонталей их отметки подписывают в разрывах утолщенных 0,25мм горизонталей распологая основание цифр вниз по рельефу.
Различают следующие формы рельефа:
1). гора-куплообразная возвышенность (выше 200м)
2).Котловина (чашеобразное углубление
3). Хребет – возвышенность вытянутой формы с постепенным понижением имеет водораздельную линию
4). Лощина – вытянутое углубление местности постепенно понижающиеся. Имеет водозборнную линию
5). Седоловина – понижение местности между соседними возвышенностями
2 Тахеомтр.съемка
.
Сущность тахеометрической съемки заключается в том, что плановое положение характерных (реечных) точек местности определяется полярным способом от линии теодолитного хода, а их высотное положение определяется одним из двух методов: геометрическим или тригонометрическим нивелированием. Расстояние от прибора до реек зависит от масштаба составляемого топоплана и для масштаба 1:1000 - допускается до 150 м, а между соседними реечными точками менее 35 м.
Результаты съемки наносятся на план при помощи транспортира с погрешностью превышающей 8 минут, а полярные расстояния до реечных точек определяются на местности по нитяному дальномеру со средней относительной погрешностью D/D = 1/200. Для сравнения отметим, что относительные погрешности измерений расстояний землемерной лентой или 20-метровой рулеткой составляют порядка 1/2000, шагами - 1/20. При определении расстояний одну из дальномерных нитей совмещают с началом дециметрового деления на рейке (обычно с 1000 мм), а по второй дальномерной нити берут отсчет. Разность отсчетов на рейке по верхней и нижней дальномерным нитям умноженная на коэффициент дальномера, равный 100, и будет соответствовать расстоянию от прибора до рейки.
Рис.41.1.Определение расстояния по нитяному дальномеру

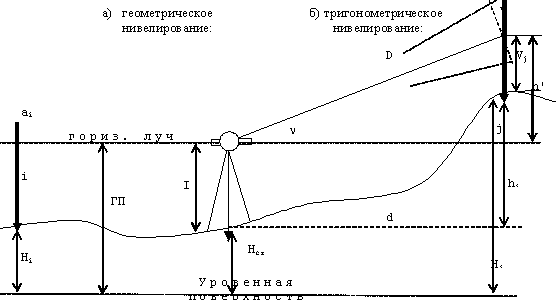

При тахеометрической съемке высоты реечных точек в зависимости от условий местности получают при горизонтальном визировании (геометрическое нивелирование способом "вперед") или наклоном (тригонометрическое нивелирование). Используемые при этом формулы могут быть получены из рис. 41.2.
При геометрическом нивелировании способом "вперед" сначала определяют горизонт прибора ГП = Нст+I. Затем устанавливают на вертикальном круге теодолита отсчет равный МО. Высоты реечных точек вычисляют по формуле
Нi= ГП - аi,
где аi - отсчеты по рейке при горизонтальном визировании.
При тригонометрическом нивелировании реечных точек при КЛ наводят среднюю нить сетки на отсчет Vj (для упрощения последующих вычислений по возможности отсчет Vj должен быть равен высоте прибора I), снимают отсчет Л по ВК и вычисляют угол наклона
= Л - МО.
Наклонное расстояние D от прибора до реечной точки определяют по штриховому (нитяному) дальномеру. Так как вертикально (отвесно) установленная рейка не перпендикулярна визирному лучу на величину угла наклона , то
D = D' cos,
d = D' cos2,
где D' - расстояние, определяемое по штриховому дальномеру и отвесно установленной рейке.
Тогда из прямоугольного треугольника (рис.41.2), у которого определены D и , так называемое "неполное" превышение
h'= D sin = D' cos sin = (1/2)D' sin2
или
h'= d tg = D' cos2 sin/cos = (1/2)D'sin2.
На равнинной местности при углах наклона < 5 "неполное" превышения можно вычислять по приближенной формуле:
h'= D' sin.
Высоты реечных точек, определяемых тригонометрическим нивелированием, вычисляются по формуле:
Hj= Hст+ h' + I - Vj.
Если высота наведения Vj равна высоте прибора I, то формула вычисления высот упрощается
Hj= Hст+ h'.
