3.2 Расчет продольной арматуры

Армируют второстепенную балку в пролетах плоскими сварными каркасами, которые перед установкой в опалубку объединяют в пространственный каркас, а на опорах - двумя рулонными сетками, которые раскатываются вдоль главных балок.

Надопорные сетки обрывают по огибающей эпюры моментов (рис. 2.13).

Конструктивная сетка на крайней опоре устанавливается для того, чтобы компенсировать частичное защемление балки в стене. Стыковые стержни, соединяющие соседние пролеты плиты, изготавливаются прямыми из арматуры периодического профиля и с крюками на концах - из гладкой арматуры. Если второстепенная балка опирается на стену через главную балку, то стыковые стержни устанавливаются и на крайних опорах.

При подборе нижней продольной арматуры за расчетное сечение балки принимают тавровое сечение, а при подборе верхней арматуры (и пролетной, и опорной) - прямоугольное сечение с шириной равной ширине ребра, так как полка находится в растянутой зоне и в работе балки не участвует.

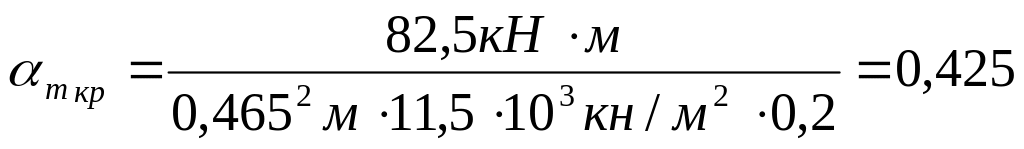

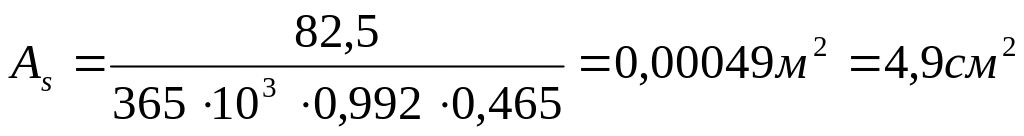

3.2.1 Расчет сеток

;

h₀ = 500 – a = 500-35=465мм.

По приложению 21 Бондаренко В.М. «Железобетонные и каменные конструкции» принимаем

Определим граничную относительную высоту сжатой зоны:

- сжатой арматуры не требуется.

. .

По сортаменту сварных сеток над средними опорами принимаем 2 рулонных сетки с продольной рабочей арматурой

Число продольных стержней - 16 с шагом 100 мм и

Сетку раскатываем вдоль главной балки по низу плиты в пролетах и поверху над опорами.

Подберем сетку для крайней опоры.

По сортаменту сварных сеток над крайними опорами принимаем 2 рулонных сетки с продольной рабочей арматурой

Число продольных стержней - 17 с шагом 150х14+100х2 мм и

3.2.2 Расчет продольной нижней арматуры в крайнем пролете

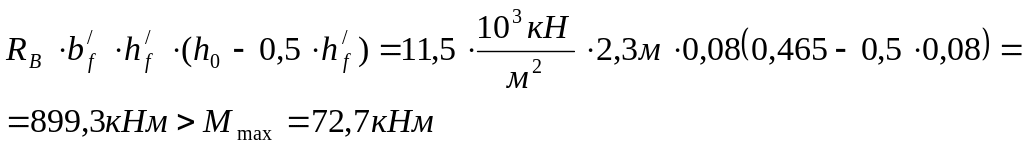

1. Определим положение нейтральной оси.

h₀ = 500 – 35 = 465 мм.

_{следовательно граница сжатой зоны проходит в полке.}

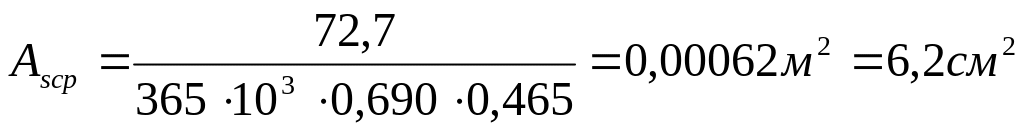

_{2.Определим площадь растянутой арматуры:}

;

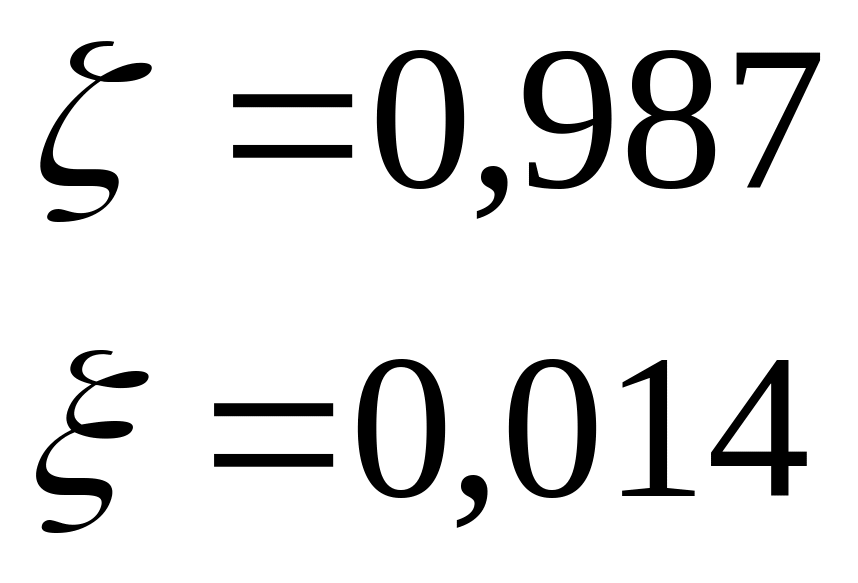

По приложению 21 Бондаренко В.М. «Железобетонные и каменные конструкции» принимаем

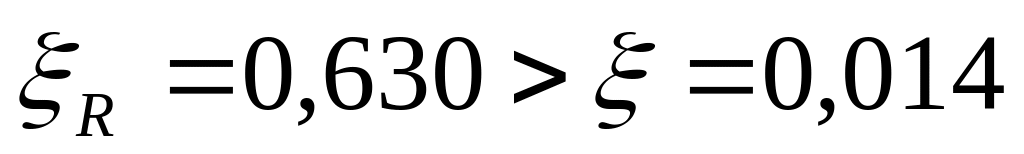

Определим граничную относительную высоту сжатой зоны:

сжатой арматуры не требуется

.

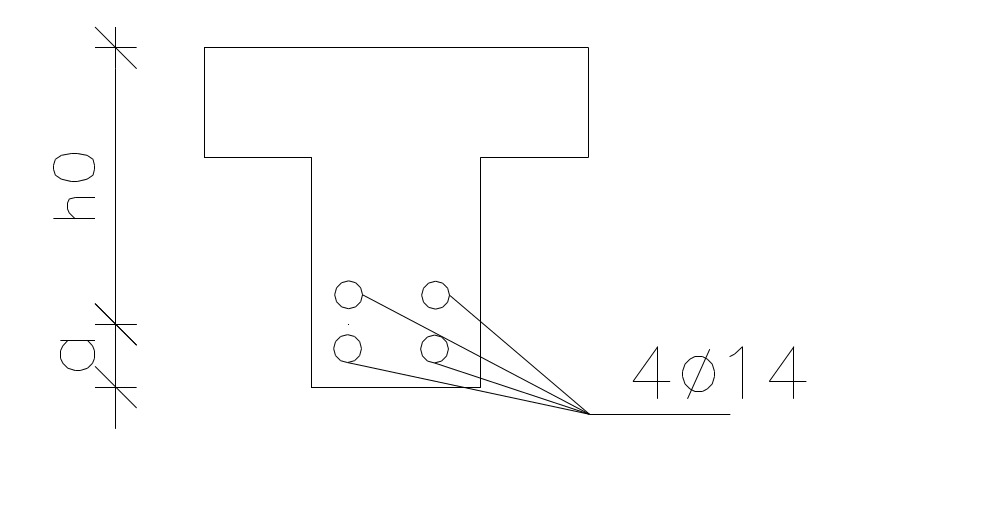

По сортаменту примем 4 стержня Ø14 мм A=6,16см²

3.2.3 Расчет нижней продольной арматуры в средних пролетах

1. Определим положение нейтральной оси.

h₀ = 500 – 35 = 465 мм.

_{следовательно граница сжатой зоны проходит в полке.}

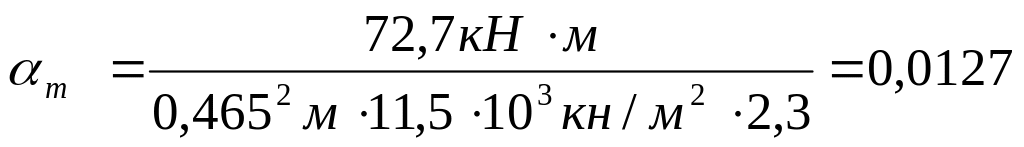

_{2.Определим площадь растянутой арматуры:}

;

По приложению 21 Бондаренко В.М. «Железобетонные и каменные конструкции» принимаем

Определим граничную относительную высоту сжатой зоны:

сжатой арматуры не требуется

.

По сортаменту примем 4 стержня Ø12 мм A=4,52 см²

3.2.4 Расчет верхней продольной арматуры в крайнем пролете.

1. Определим положение нейтральной оси.

h₀ = 500 – 35 = 465 мм.

_{2.Определим площадь растянутой арматуры:}

;

По приложению 21 Бондаренко В.М. «Железобетонные и каменные конструкции» принимаем

Определим граничную относительную высоту сжатой зоны:

сжатой арматуры не требуется

.

По сортаменту примем 2 стержня _Ø 12 мм A=2,26см²
