3.2.12. Определение осадки ленточного фундамента

Напряжения в активной зоне ленточных свайных фундаментов:

(3.39)

Р – погонная нагрузка на ленточный свайный фундамент;

(3.40)

- число рядов свай

- коэффициент перегрузки, равный 1,1

- расстояние от планировочной отметки до плоскости острия свай

- ширина массива грунта со сваями

l – глубина погружения свай;

α_n – безразмерный коэффициент, принимаемый по таблице 22 [2].

Таблица 11. Значение напряжений на различной глубине активной зоны

z/l	αn	σz	Глубина от плоскости острия свай, см
1,01	9,506	123,5649	7,27
1,05	7,2177	93,82017	36,35
1,1	5,2092	67,71243	72,7
1,2	3,4217	44,47739	145,4

Уточняем расчетное сопротивление грунта:

,

где , , ;

при , .

,

, - осреднённое значение удельного веса грунтов, залегающих выше подошвы фундамента и ниже подошвы фундамента соответственно

,

.

- приведенная глубина заложения наружных и внутренних фундаментов

от пола подвала, определяемая по формуле:

,

где м - толщина слоя грунта выше подошвы фундамента со стороны подвала;

- расчетное значение удельного веса материала пола подвала;

м- толщина конструкции пола подвала;

м;

глубина подвала- расстояние от уровня планировки до пола подвала;

С_II – расчётное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента. С_II = 0 кПа.

;

σ = 123,56 кПа < R₁ = 902,63 кПа, т.е. условие выполняется.

Определяем нижнюю границу активной зоны z₀ и приведенную глубину границы активной зоны z₀/l

(3.41)

Приведенная глубина границы активной зоны z₀/l=1,2, b/l=0,096, μ=0,3, δ₀=0,9

Средневзвешенное значение модуля деформации грунта активной зоны:

(3.42)

(3.43)

Осадка свайного фундамента равна:

(3.44)

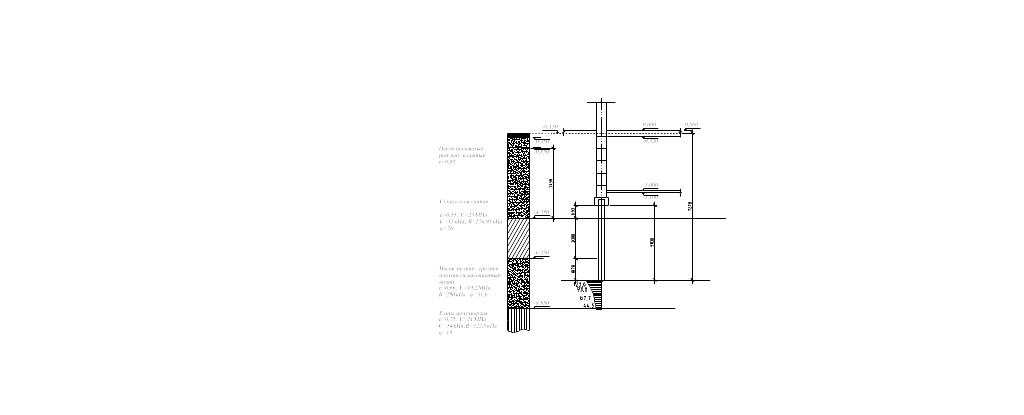

Рис. 3.12. Расчёт осадок свайного фундамента и эпюра осадок.
