3.2.5. Расчет и конструирование свайного фундамента.

При конструировании подколонника необходимо соблюдать следующие требования: зазоры между стенками стакана и колонной по низу принимаются не менее 50мм, по верху – 75мм. Принимая толщину стенок стакана 225мм, получим следующие размеры подколонника в плане:

Высота подколонника: ;

Толщина дна стакана: h_g = 300 мм;

Свес ростверка относительно крайних осей свай должен быть не менее 0,5d+50 мм, принимаем размеры ростверка в плане:

b_n=

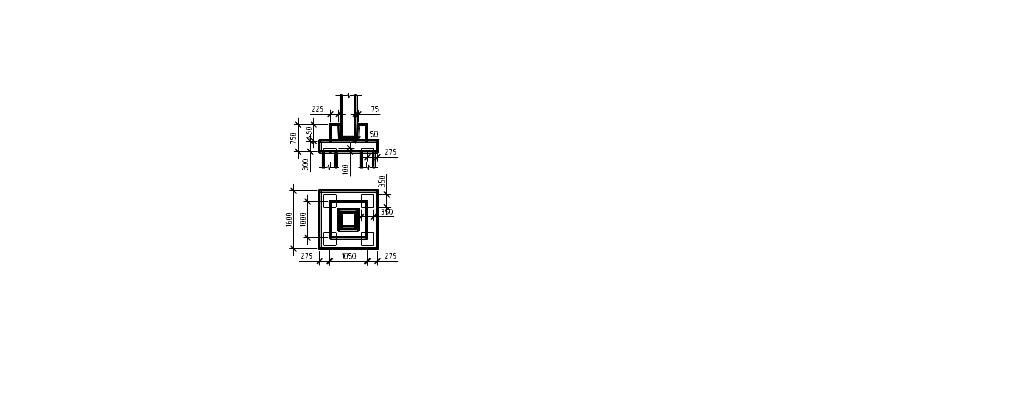

Рисунок 3.8. Схема ростверка.

После размещения свай в плане и конструирования ростверка находят:

- фактический вес ростверка - G_Ip , кН;

- вес грунта на уступах ростверка – G_Iгp, кН;

- вес свай в фундаменте – G_Iсв, кН.

Определяют максимальную и минимальную фактическую нагрузку на сваю по формуле

(3.32)

,

где N_I, M_I, Q_I – расчетные нагрузки, передаваемые на фундамент;

n – количество свай в фундаменте;

у – расстояние от главной центральной оси подошвы ростверка до оси наиболее удаленной сваи;

y_i - расстояние от главной центральной оси подошвы ростверка до оси каждой сваи, м.

на 5,5%

3.2.6. Назначение глубины заложения ростверка для ленточного фундамента.

По схематической карте нормативная глубина промерзания d_fn = 1,4 м;

Определяем расчетную глубину сезонного промерзания:

где принимаем по т.5.3., [4].

Учитывая глубину до низа пола подвала равная 3,1 м

d₁ = 3,1 + h_р,

где h_р - Высоту ростверков ленточных свайных, принимаем h_р=400мм

d₁ = 3,1+0,4= 3,5 м;

Принимаем d₁ = 3,57 м > d_f = 0.56 м, т.е. подошва ростверка находится ниже глубины промерзания.

3.2.7. Определение длины сваи.

где l_зад – глубина заделки сваи в ростверк с учетом выпуска арматуры,

l_нс – глубина забивки сваи в несущий слой грунта,

L₀ – расстояние от подошвы до несущего слоя грунта = 3,8 м,

Принимаем сваю С40.30-3 (410S400) по [1].

3.2.8. Определение несущей способности сваи.

где U – периметр поперечного сечения сваи: 1,2 м,

– коэффициент работ сваи в грунте,

расчётное сопротивление грунта под нижним концом сваи по табл. Г2 [1], R=2500кПа;

А – площадь поперечного сечения сваи: А = 0,3² = 0,09 м²,

– коэффициент условий работы грунта соответственно под нижним концом и по боковой поверхности сваи. _cR =1,0; _cf =1,0;

мощность i-го слоя грунта;

расчетное сопротивление i-го слоя грунта по боковой поверхности сваи по табл.Г3[1].

При Z_o = 7,27 м, R = 2527 кПа, A·R = 0,09·2527 = 226,68 кH.

Таблица 10 Определяем f_i в зависимости от величины z_i и характеристик грунтов.

Zo,м	fi, kПа	hi, м	hi · fi kH/пм
3,885	57,66	0,63	36,32
5,2	61,4	2	122,8
6,735	64,47	1,07	68,98
ИТОГО:			228,1

Расчетно-допустимая нагрузка на сваю: ,

где коэффициент надёжности для гражданских зданий. .

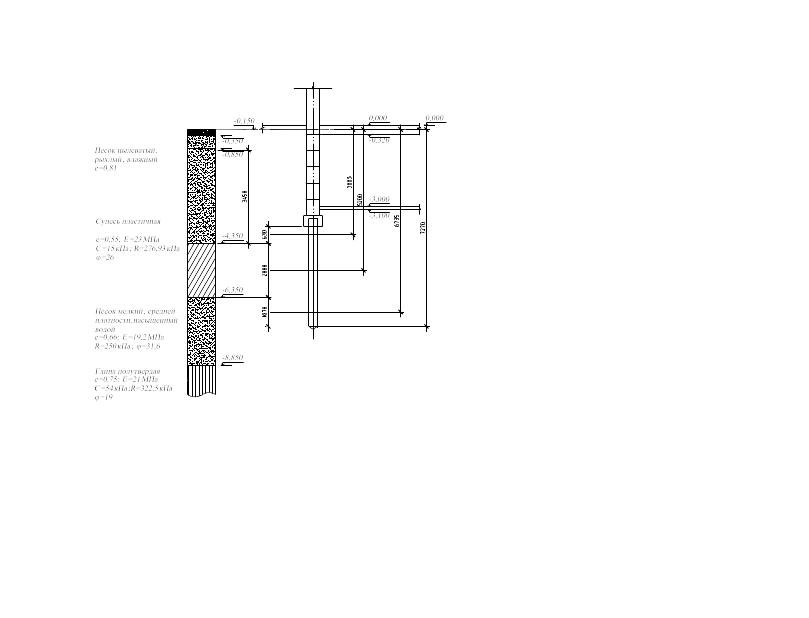

Рисунок 3.9. К определению несущей способности сваи.
