§1 Исходные данные

Район строительства – Москва

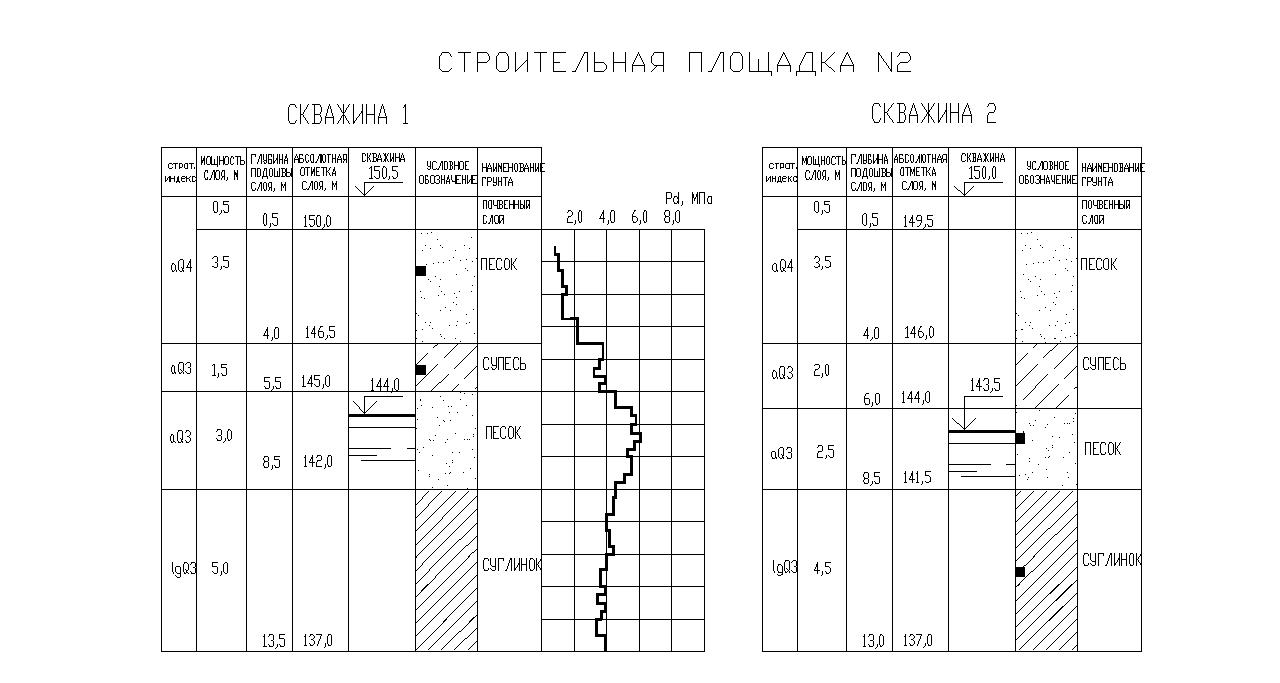

Инженерно-геологические условия строительной площадки №2;

План и разрез здания по схеме №9

Расчётные сечения и действующие в них нагрузки принимаем по заданию №2

Таблица 1. Результаты определения физических характеристик.

строительная площадка	номер слоя	скважина	глубина отбора, м	Гранулометрический состав, %					плотность частиц ρs, г/см3	плотность ρ, г/см3	влажность W, %	граница текучести WL, %	граница раскатывания WP, %	коэфф. фильтрации, kf, см/сек
				> 2	2 - 0,5	0,5 - 0,25	0,25 - 0,1	< 0,1
2	1									1.45
	2	скв.1	2.0	1.0	2.0	3.0	16.0	78.0	2.66	1.70	16	-	-	15x10-3
	3	скв. 1	5.0	1.0	1,5	1,5	4.0	92.0	2.68	2.02	17	19	12	23x10-7
	4	скв. 2	7.0	10.0	15.0	15.0	40.0	20.0	2.66	2.00	25	-	-	28x10-3
	5	скв. 2	11.0	-	0,5	0,5	1,0	98.0	2.74	2.00	27	41	23	21x10-9

Таблица 2. Расчетные сечения.

№ сечения	Наименование здания	Вариант 2
		расчётные сечения	ΝII, кН (кН/м)	МII, кН · м	QII, кН
9	Учебный корпус	2 – 2	1824,5	–	–
		3 – 3	250,6	–	–

§2 Оценка инженерно-геологических условий площадки строительства.

2.1. Определение физико-механических характеристик грунтов.

Скважина № 1, 2-ой слой:

Наименование песчаного грунта определяем по гранулометрическому составу.

Наименование показателей	Размеры фракций грунта, мм
	>2	>0,5	>0,25	>0,1	>0,1
Содержание фракций, %	1.0	2.0	3.0	16.0	78.0
Содержание частиц, крупнее данного диаметра, %	1.0	3.0	6.0	22.0	100.0

В данном случае масса частиц крупнее 1 мм составляет менее 75 %(а именно – 22%). Следовательно, данный песчаный грунт является пылеватым песком по т.Б.1.[1].

Определяем плотность грунта в сухом состоянии:

Плотность грунта в сухом состоянии: (2.1)

где - плотность грунта в естественном состоянии (принимаем по т.1.1)

- влажность грунта в естественном состоянии.

;

Коэффициент пористости грунта:

где - плотность частиц грунта (принимаем по т. 1.1)

-песок рыхлый ( принимаем по таблице Б.3.[1] e>0,8)

Степень влажности: (2.3)

где - плотность воды (принимаем =1)

-песок влажный, так как 0.5< <0,8 (принимаем по т. Б.4.[1])

Поскольку данный слой является рыхлым песком, то параметры отсутствуют, и он не пригоден для использования в качестве несущего слоя.

Заключение: грунт песок пылеватый, рыхлый, влажный

Скважина N1, 3-ий слой:

Т.к. и заданы, то грунт является пылевато-глинистым.

- число пластичности (2.4)

где влажность на границе текучести (принимаем по т. 1.1);

влажность на границе раскатывания (принимаем по т.1.1)

супесь, так как (по т.Б.2.[1]);

Определяем показатель текучести:

(2.5)

где влажность грунта в естественном состоянии (принимаем по т.1.1)

супесь пластичная, так как (по т.Б.5. [1])

Плотность грунта в сухом состоянии по ф-ле 2.1:

Коэффициент пористости грунта по ф-ле 2.2: ;

Определяем степень влажности по ф-ле 2.3:

Удельное сцепление: по т. Б.9., [1]

Угол внутреннего трения: по т. Б.9., [1]

Модуль деформации: по т. Б.9., [1]

Расчётное сопротивление: по т. Б.11. [1]

Заключение: грунт супесь пластичная,

Скважина N2, 4-ый слой:

Наименование песчаного грунта определяем по гранулометрическому составу.

Наименование показателей	Размеры фракций грунта, мм
	>2	>0,5	>0,25	>0,1	>0,1
Содержание фракций, %	10.0	15.0	15.0	40.0	20.0
Содержание частиц, крупнее данного диаметра, %	10.0	25.0	40.0	80.0	100.0

В данном случае масса частиц крупнее 1 мм составляет более 75 %(а именно – 80%). Следовательно, данный песчаный грунт является песком мелким по т.Б.1.[1].

Определяем плотность грунта в сухом состоянии:

Плотность грунта в сухом состоянии по формуле 2.1

;

Коэффициент пористости грунта по формуле 2.2

где - плотность частиц грунта (принимаем по т. 1.1)

-песок средней плотности (принимаем по таблице Б.3.[1] 0/6<e<0.75)

Степень влажности по формуле 2.3.

-песок насыщенный водой, так как 0.8< (принимаем по т. Б.4.[1])

Удельное сцепление : не нормируется в соответствии с т. Б.8., [1]

Угол внутреннего трения: по т. Б.8., [1]

Модуль деформации: по т. Б.8., [1]

Расчётное сопротивление: по т. Б.10. [1]

Заключение: грунт песок мелкий, средней плотности, насыщенный водой

Скважина N2, 5-ый слой:

Т.к. и заданы, то грунт является пылевато-глинистым.

Число пластичности по ф-ле 2.4: глина(по Б.2., [1]);

Показатель текучести по ф-ле 2.5 глина полутвёрдая, так как (по т.Б.5.,[1]);

Плотность грунта в сухом состоянии по ф-ле 2.1:

Коэффициент пористости грунта по ф-ле 2.2:

Определяем степень влажности по ф-ле 2.3:

Удельное сцепление: по т. Б.9., [1]

Угол внутреннего трения: по т. Б.9., [1]

Модуль деформации: по т Б.9., [1]

Расчётное сопротивление: по т. Б.11., [1]

Заключение : грунт глина полутвёрдая.

Все характеристики сведем в сводную таблицу 3.

Таблица 3. Сводная таблица характеристик грунта.

№ слоя	Наимен. грунта	Мощн. слоя, м	, т_ м3	s, т_ м3	d, т_ м3	sb, т_ м3	W, %	WL, %	Wp, %	Jp, %	JL	e	Sr	, МПа	CI CII кПа	I II град	E0, МПа	Ro, кПа
			, кН м3	s, кН м3	d, кН м3	sb, кН м3								, МПа
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19
1	Почвенный слой	0,5	1,45 14,22
2	Песок пылеватый рыхлый влажный	3,5	1,7 16,68	2,66	1,47	-	16	-	-	-	-	0,81	0,525	-	-	-	-	-
3	Супесь пластичная	1,5	2,02 19,82	2,68	1,73	-	17	19	12	7	0,71	0,55	0,62	-	15	26	23	277
4	Песок мелкий средней плотности насыщенный водой	3	2,00 19,62	2,66	1,6	-	25	-	-	-	-	0,66	1	-	-	31,6	19,2	250
5	Глина полутвёрдая	5	2,00 19,62	2,74	1,57	-	27	41	23	18	0,22	0,75	0,99	-	54	19	21	322,5
