- •Охарактеризуйте основные физические единицы измерения, меры. Дайте понятие об эталоне.
- •Дайте понятие о погрешности измерений. Перечислите причины их возникновения. Охарактеризуйте относительную, приведенную, абсолютную погрешности.
- •Дайте понятие о случайной и систематической погрешности. Объясните причины их возникновения и способы устранения с ними.
- •Дайте понятие поверка прибора. Объясните процесс поверки амперметра и вольтметра.
- •Дайте понятие о длине шкалы. Охарактеризуйте приборы по основным показания на шкале прибора.
- •Дайте понятие о цене деления. Объясните процесс снятия показания со шкалы прибора.
- •Изобразите конструкцию магнитоэлектрического измерительного механизма и объясните принцип его действия.
- •Изобразите конструкцию электромагнитного измерительного механизма и объясните принцип его действия.
- •Изобразите конструкцию электродинамического измерительного механизма и объясните его принцип действия.
- •Изобразите конструкцию электростатического измерительного механизма и объясните его принцип действия.
- •Дайте понятие об ацп (аналого-цифровом преобразователе). Изобразите структурную схему ацп и объясните его работу.
- •Изобразите структурную схему цифрового вольтметра и объясните его принцип действия.
- •Дайте понятие о шунте. Объясните его расчет и использование при измерении.
- •Объясните процесс выбора измерительных приборов для измерения напряжения.
- •Дайте понятие о добавочном сопротивлении. Объясните его расчет и использование при измерении.
- •Объясните процесс измерения электрического тока в однофазных и трехфазных цепях.
- •Объясните процесс измерения напряжения в однофазных и трехфазных цепях.
- •Изобразите и объясните схему включения ваттметра при измерении симметричных нагрузок в трехфазной цепи.
- •Изобразите и объясните схему включения ваттметра при измерении несимметричных нагрузок в трехфазной цепи.
- •Изобразите и объясните схему включения ваттметра при измерении в однофазной цепи.
- •Изобразите и объясните схему измерения активного сопротивления методом амперметра-вольтметра.
- •Изобразите и объясните схему измерения активного сопротивления методом вольтметра-амперметра.
- •Изобразите и объясните схему измерения активного сопротивления мостовым методом.
- •Объясните процесс выбора измерительного прибора при измерении сопротивления.
- •Объясните процесс выбора измерительного прибора при измерении катушек индуктивности.
- •Объясните процесс измерения фазового сдвига в цепях с различными нагрузками.
- •Объясните процесс выбора измерительного прибора при измерении конденсаторов.
- •Изобразите и объясните схему измерения катушки индуктивности мостовым методом.
- •Изобразите и объясните схему измерения конденсаторов мостовым методом.
- •Объясните процесс измерения параметров полупроводниковых приборов на примере транзистора и полупроводникового диода.
- •Объясните процесс измерения параметров микросхем.
- •Изобразите структурную схему генератора низкой частоты. Объясните его работу.
- •Дайте понятие о генераторах. Охарактеризуйте их по классификации.
- •Изобразите структурную схему генератора высокой частоты. Объясните его работу.
- •Охарактеризуйте генераторы импульсов и шума.
- •Дайте понятие об электронном осциллографе. Перечислите и охарактеризуйте их по видам.
- •Изобразите структурную схему электронного осциллографа и объясните его работу.
- •Изобразите конструкцию элт (электронно-лучевой трубки) и объясните ее работу.
Дайте понятие об электронном осциллографе. Перечислите и охарактеризуйте их по видам.
Осциллограф применяется для визуального исследования формы и параметра сигнала.
Осциллографы бывают:
Однолучевые, двухлучевые
Универсальные
Учебные
Телевизионные
Осциллографом можно измерить – фазовый сдвиг, амплитуду, скважность, длительность импульса, частоту, период сигнала.
Изобразите структурную схему электронного осциллографа и объясните его работу.

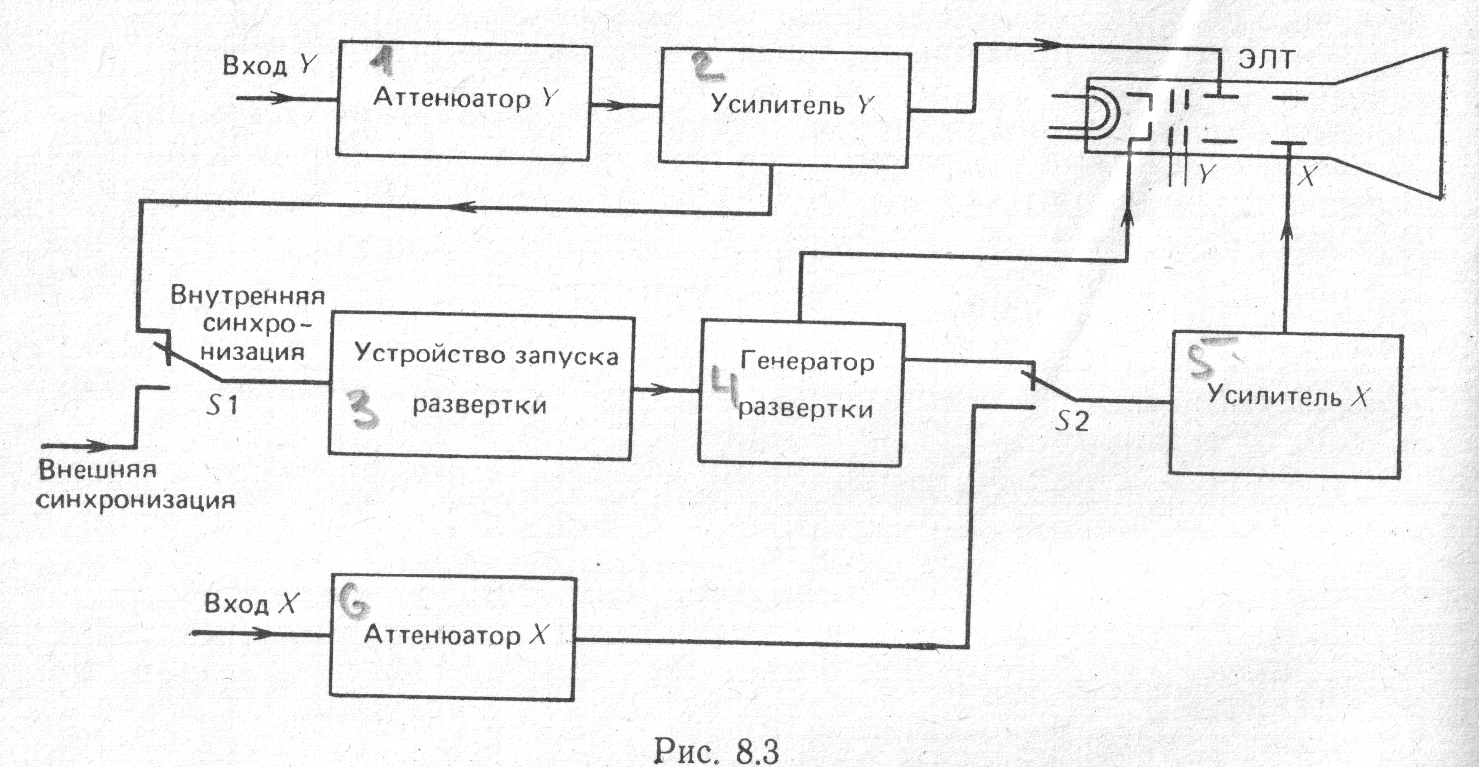

Исследуемый сигнал подаётся на усилитель отклоненияY через аттенюатор. С выхода усилителя сигнал поступает на пластины вертикального отклонения луча ЭЛТ. Аттенюатор необходим при сигналах с большими амплитудами. Для управления перемещения луча в горизонтальной плоскости служит генератор развёртки, напряжение которого поступает на пластины горизонтального отклонения через усилитель гор. отклонения Х. Для управления генератором развёртки предназначен устройство запуски развёртки(при необходимости генератор можно отключить и со входа Х, через усилитель, внешний сигнал на пластины горизонтального отклонения)
Изобразите конструкцию элт (электронно-лучевой трубки) и объясните ее работу.
О
сновным
элементом электронного осциллографа
является электронно-лучевая трубка.

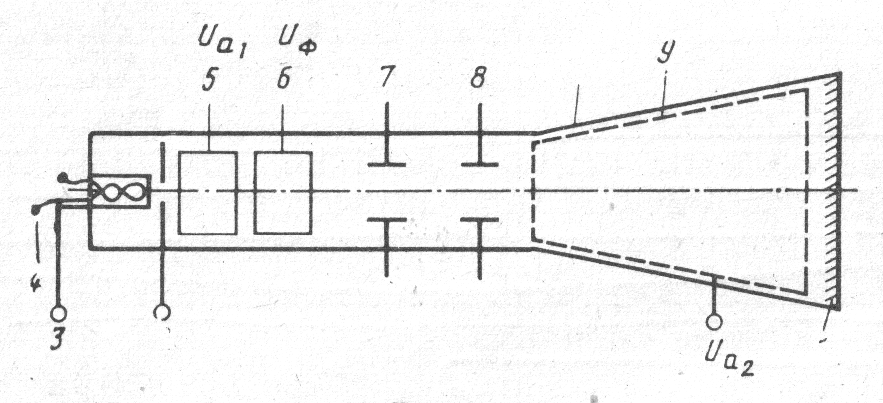

Источником электронов является нагретый катод. Оксидный катод 3 с подогревателем 4, модулятором 2 и первым анодом 5 составляет катодный узел. Для управления интенсивностью электронного пучка рядом с катодом располагается модулятор 2, представляющий собой диск с малым отверстием. Ограничения поперечного сечения электронного пучка, осуществляемого модулятором, еще не достаточно для формирования осциллограммы. Необходима дальнейшая фокусировка электронного пучка, которая осуществляется с помощью первого анода 5, высокий положительный потенциал которого ускоряет электроны, фокусирующего электрода 6, регулируемый потенциал которого позволяет создать такую конфигурацию поля, что электронный пучок сжимается в тонкий луч.
Сформированный электронный луч, двигаясь вдоль оси трубки, попадает в отклоняющее поле, создаваемое двумя парами отклоняющих пластин 7 и 8, и достигает люминесцирующего экрана 1
Объясните процесс снятия параметров сигнала на примере синусоидального сигнала.
Для получения осциллограммы исследуемого сигнала необходимо управлять движением светового пятна на экране ЭЛТ в горизонтальном и вертикальном направлениях. Смещение пятна в вертикальном направлении осуществляется сигналом, а в горизонтальном – напряжением развёртки.
1-Т,
период.
2-Um,
амплитуда.
3-f,
частота.
Объясните процесс снятия параметров сигнала импульсной формы.
Для получения осциллограммы исследуемого сигнала необходимо управлять движением светового пятна на экране ЭЛТ в горизонтальном и вертикальном направлениях. Смещение пятна в вертикальном направлении осуществляется сигналом, а в горизонтальном – напряжением развёртки.
1-Т, период.
2-Um, амплитуда.
3-
4-
Объясните процесс снятия фазового сдвига между сигналами.
Фазовый сдвиг определяется при сравнивании двух сигналов. Рассчитывается расстояние между двумя ближними вершинами сигналов и отношением ближней к дальней вершине синусоидального сигнала.
Объясните процесс нахождения частоты сигнала с использованием фигур Лиссажу.
Этот метод широко используется для сравнения частот двух источников сигналов и для подстройки одного источника под частоту другого. Когда частоты близки, но не равны друг другу, фигура на экране вращается, причем период цикла вращения является величиной, обратной разности частот
Мы находим частоту одной точки сигнала. Умножаем на кол –во точек и по горизонтали и вертикале. Так и находим частоту сигналов.
Изобразите схему и объясните процесс снятия АЧХ (амплитудно-частотной характеристики) электронного устройства.
Изобразите схему и объясните процесс снятия АХ (амплитудной характеристики) электронного устройства.
-АЧХ(амплитудно-частотная характеристика) Зависимость выходного сигнала от частоты
-АХ(Амплитудная характеристика) Зависимость выходного напряжения от входного
Объясните назначение преобразователей для измерения напряжения и тока.
Охарактеризуйте достоинства и недостатки компьютерных измерительных систем.
Достоинства:
-точность измерений
-эргономичность
-безопасность
-удобство изучения
-доступность
Недостатки:
-слишком идеальные показатели
-необходимо знание ПК
-не заменит реальную практику
Перечислите достоинства и недостатки виртуальных источников питания.
Достоинства:
-точность измерений
-эргономичность
-безопасность
-удобство изучения
-доступность
Недостатки:
-слишком идеальные показатели источника(нет помех, погрешностей)
-необходимо знание ПК
-не заменит реальную практику
Перечислите достоинства и недостатки виртуальных генераторов.
Достоинства:
-точность измерений
-эргономичность
-безопасность
-удобство изучения
-доступность
Недостатки:
-слишком идеальные показатели генератора (Слишком ровные импульсы, которых в природе не существует)
-необходимо знание ПК
-не заменит реальную практику
