Изобразите структурную схему генератора низкой частоты. Объясните его работу.
Генераторы низкой частоты – применяются для исследования усилителей низкой частоты, модуляторов.
Основными элементами генератора являются:
Задающий генератор, делитель входного сигнала, согласующий выходной каскад.
Генератор должен обладать высоким стабильным уровнем выходного сигнала.
Структурная схема НЧ Г.
Генератор НЧ:
Задающий генератор, блок амплитудной модуляции, аттенюатор, выходной усилитель, индикатор выходного уровня.
Назначение и принцип работы:
ЗГ – обеспечивает вырабатывание эталонной частоты
БАМ – применяется для модуляции сигнала
А – ослабление или увеличение выходного сигнала
И – индикатор ( используется не на всех генераторах)
У – обеспечивает усиление сигналов и согласование каскадов.
Дайте понятие о генераторах. Охарактеризуйте их по классификации.
Генератор – электронное устройство которое обеспечивает вырабатывание сигнала различной частоты и формы.
Применяется для исследований испытаний, а так же для высокочастотных преобразований.
Генераторы подразделяются на:
Г высоких частот
Г низких частот
Г сверх частот
В зависимости от диапазона частот генераторы бывают:
Измерительные низкой частоты (20-200 кГц)
Измерительные высокочастотные (до 30МГц)
Измерительные сверх частотные с волноводными выводами ( свыше 10 ГГц)
Измерительные сверх частотные с ноаксиальными выводами( от 30 МГц до 10 ГГц)
Основными элементами генератора являются:
Задающий генератор, делитель входного сигнала, согласующий выходной каскад.
Генератор должен обладать высоким стабильным уровнем выходного сигнала.
Изобразите структурную схему генератора высокой частоты. Объясните его работу.
В
ысокочастотные

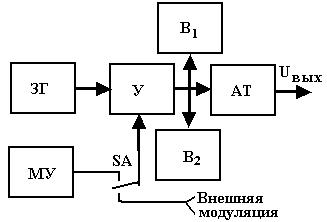

колебания с задающего генератора (ЗГ)
усиливаются и модулируются в усилителе
(У) и через аттенюатор (АТ) поступают на
выход.
Обычно генераторы могут работать от ряда модулирующих устройств (МУ), например синусоидального или импульсного генераторов, а также внешнего сигнала.
Некоторые генераторы имеют частотную модуляцию.
В генераторах высокой частоты имеется обычно два вольтметра:
В1 – вольтметр несущей частоты;
В2 – вольтметр измеряющий глубину модуляции
Охарактеризуйте генераторы импульсов и шума.
Генераторы шума предназначены для воспроизведения электромагнитного синусоидального сигнала шума .
Генераторы импульсов — это радиоизмерительные приборы для воспроизведения электромагнитного сигнала импульсной формы
Генератор является радиоэлектронным устройством, в зависимости от вида сигнала содержащий разные функциональные узлы. Общими узлами, для разных видов генераторов, являются: источник исходного сигнала (перестраиваемый автогенератор или кварцевый синтезатор частоты), усилители, выходные формирователи сигнала, выходной аттенюатор, цепи управления, цепи стабилизации выходного уровня и блок питания.
Дополнительно в составе генератора могут быть различные модуляторы, формирователи временных интервалов и другие компоненты. В некоторых генераторах форма выходного сигнала синтезируется цифровым методом, с помощью ЦАП.
Применяются для проверки и настройки радиоэлектронных устройств, каналов связи, при поверке и калибровке средств измерений и других целей
