- •Охарактеризуйте основные физические единицы измерения, меры. Дайте понятие об эталоне.
- •Дайте понятие о погрешности измерений. Перечислите причины их возникновения. Охарактеризуйте относительную, приведенную, абсолютную погрешности.
- •Дайте понятие о случайной и систематической погрешности. Объясните причины их возникновения и способы устранения с ними.
- •Дайте понятие поверка прибора. Объясните процесс поверки амперметра и вольтметра.
- •Дайте понятие о длине шкалы. Охарактеризуйте приборы по основным показания на шкале прибора.
- •Дайте понятие о цене деления. Объясните процесс снятия показания со шкалы прибора.
- •Изобразите конструкцию магнитоэлектрического измерительного механизма и объясните принцип его действия.
- •Изобразите конструкцию электромагнитного измерительного механизма и объясните принцип его действия.
- •Изобразите конструкцию электродинамического измерительного механизма и объясните его принцип действия.
- •Изобразите конструкцию электростатического измерительного механизма и объясните его принцип действия.
- •Дайте понятие об ацп (аналого-цифровом преобразователе). Изобразите структурную схему ацп и объясните его работу.
- •Изобразите структурную схему цифрового вольтметра и объясните его принцип действия.
- •Дайте понятие о шунте. Объясните его расчет и использование при измерении.
- •Объясните процесс выбора измерительных приборов для измерения напряжения.
- •Дайте понятие о добавочном сопротивлении. Объясните его расчет и использование при измерении.
- •Объясните процесс измерения электрического тока в однофазных и трехфазных цепях.
- •Объясните процесс измерения напряжения в однофазных и трехфазных цепях.
- •Изобразите и объясните схему включения ваттметра при измерении симметричных нагрузок в трехфазной цепи.
- •Изобразите и объясните схему включения ваттметра при измерении несимметричных нагрузок в трехфазной цепи.
- •Изобразите и объясните схему включения ваттметра при измерении в однофазной цепи.
- •Изобразите и объясните схему измерения активного сопротивления методом амперметра-вольтметра.
- •Изобразите и объясните схему измерения активного сопротивления методом вольтметра-амперметра.
- •Изобразите и объясните схему измерения активного сопротивления мостовым методом.
- •Объясните процесс выбора измерительного прибора при измерении сопротивления.
- •Объясните процесс выбора измерительного прибора при измерении катушек индуктивности.
- •Объясните процесс измерения фазового сдвига в цепях с различными нагрузками.
- •Объясните процесс выбора измерительного прибора при измерении конденсаторов.
- •Изобразите и объясните схему измерения катушки индуктивности мостовым методом.
- •Изобразите и объясните схему измерения конденсаторов мостовым методом.
- •Объясните процесс измерения параметров полупроводниковых приборов на примере транзистора и полупроводникового диода.
- •Объясните процесс измерения параметров микросхем.
- •Изобразите структурную схему генератора низкой частоты. Объясните его работу.
- •Дайте понятие о генераторах. Охарактеризуйте их по классификации.
- •Изобразите структурную схему генератора высокой частоты. Объясните его работу.
- •Охарактеризуйте генераторы импульсов и шума.
- •Дайте понятие об электронном осциллографе. Перечислите и охарактеризуйте их по видам.
- •Изобразите структурную схему электронного осциллографа и объясните его работу.
- •Изобразите конструкцию элт (электронно-лучевой трубки) и объясните ее работу.
Объясните процесс выбора измерительного прибора при измерении катушек индуктивности.
Объясните процесс измерения фазового сдвига в цепях с различными нагрузками.
Методы измерения сдвига по фазе зависят от диапазона частот, уровня, формы сигнала и требуемой точности измерения. Как правило, применяют методы непосредственной оценки и сравнения.
Фазометры - приборы, измеряющие сдвиг по фазе в радианах или градусах.
Измерение сдвига по фазе методом сравнения производится с помощью осциллографа. В широком диапазоне частот в маломощных цепях при грубых измерениях сдвиг по фазе измеряют с помощью осциллографа, а при более точных измерениях - методом сравнения, используя осциллограф в качестве индикатора равенства фаз.
Фазовый сдвиг определяется при сравнивании двух сигналов. Рассчитывается расстояние между двумя ближними вершинами сигналов и отношением ближней к дальней вершине синусоидального сигнала.
Объясните процесс выбора измерительного прибора при измерении конденсаторов.
1-Берём омметр(ВОЗМОЖНО АМПЕРМЕТР!!)
2-Стрелка отклоняется, а потом плавно возвращается до 0(если изменение плавное это говорит о целостности С). Электролитический подсоединяем к измерительному прибору(+ к +, - к -), а потом повторяем процесс в обратном направлении.
Добротность С-параметр необходимый для учитывания при расчётах
Изобразите и объясните схему измерения катушки индуктивности мостовым методом.
Изобразите и объясните схему измерения конденсаторов мостовым методом.
Д
ля
точного измерения L, М и С широко
применяется мостовой

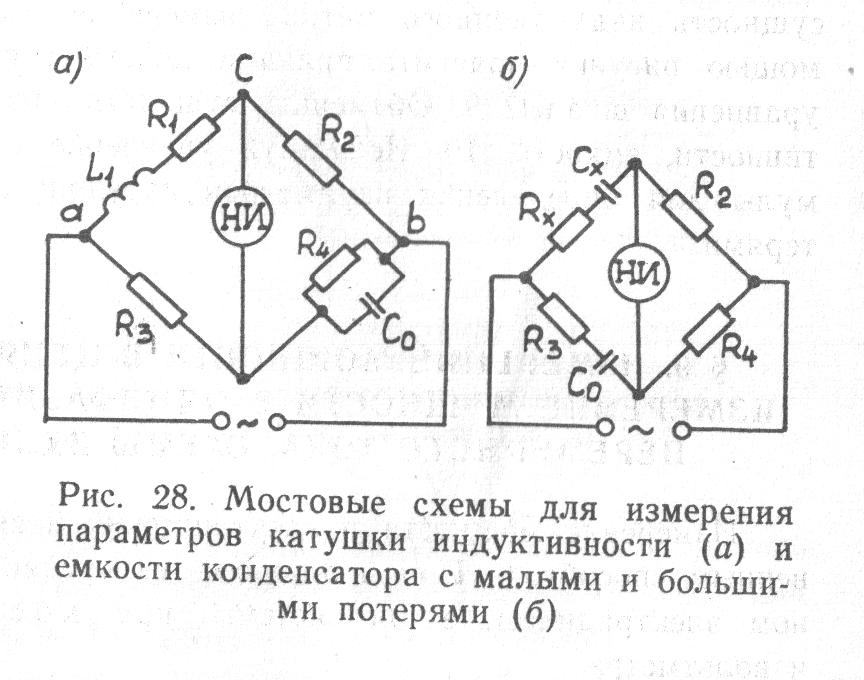

метод. На рис.
28, а приведена схема цепи моста,
применяемого для определения параметров
катушки индуктивности (R и L). Здесь
комплексные сопротивления
плеч равны:
Подставляя
эти
значения в общее уравнение равновесия
моста
и приравнивая мнимые и вещественные
составляющие, получим формулы для
определения параметров катушки и
сопротивления:
;
На рис. 28, б приведена схема моста, применяемого для измерения емкости Сх конденсатора с малыми потерями. Подставляя в общее условие равновесия моста конкретные значения указанных на схеме параметров плеч, получим:
;
Объясните процесс измерения параметров полупроводниковых приборов на примере транзистора и полупроводникового диода.
Диод: Целостность п-н перехода проверяется омметром. ВАХ-амперметр и вольтметр + источник тока и напряжения.
Транзистор: Целостность переходов проверяется омметром(К имеет меньшее сопротивление чем Э). Входная\выходная характеристика амперметр и вольтметр + источник тока и напряжения.
Для определения выводов диода необходимо подключить его к омметру в прямом направлении (чтобы сопротивление было малым) и посмотреть, какой вывод диода подключен к проводу омметра, соединенному с положительным полюсом внутреннего источника питания. Этот вывод диода и будет анодом.
Объясните процесс измерения параметров микросхем.
Различают 3 основных метода испытаний схем(ИС):
-статические(уровни выходных напряжений и токов, помехоустойчивость, мощность потребления от источника питания, коэффициент разветвления по выходу, коэффициент объединения по входу)
-динамические(быстродействие ИС, устойчивость к импульсным помехам)
