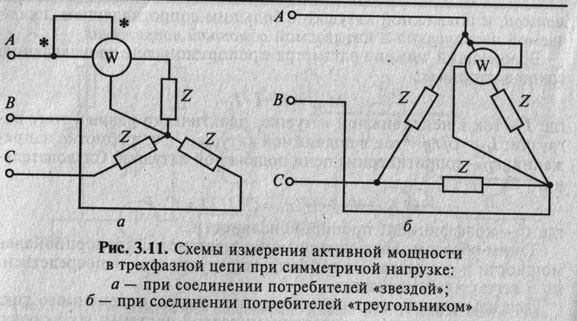

Изобразите и объясните схему включения ваттметра при измерении симметричных нагрузок в трехфазной цепи.
При симметричной нагрузке активную мощность в трехфазной цепи можно измерить путем замера мощности в одной фазе с помощью ваттметра .
После измерения показания ваттметра Рw умножают на 3:
Изобразите и объясните схему включения ваттметра при измерении несимметричных нагрузок в трехфазной цепи.

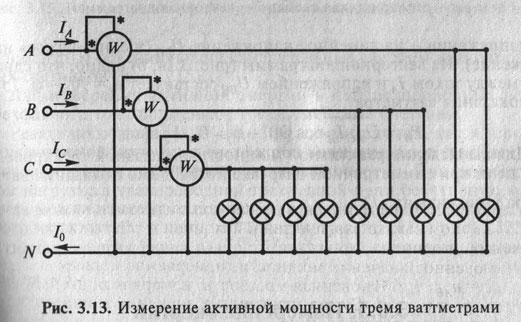

Измерять активную мощность в четырехпроводной трехфазной цепи при несимметричной нагрузке можно тремя ваттметрами (рис. 3.13).
Так как в этом случае каждый из ваттметров измеряет активную мощность одной фазы, то мощность в четырехпроводной трехфазной цепи.
Изобразите и объясните схему включения ваттметра при измерении в однофазной цепи.
В цепи постоянного тока мощность может быть измерена с помощью амперметра и вольтметра, так как Р = I • U. Однако более точно ее можно измерить электродинамическим ваттметром
Он состоит из катушки с малым сопротивлением, включенной, как амперметр, последовательно и называемой токовой обмоткой , и подвижной катушки с большим сопротивлением, включаемой параллельно и называемой обмоткой напряжения.

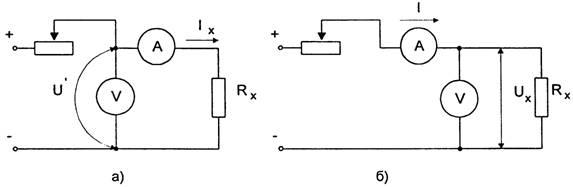

Изобразите и объясните схему измерения активного сопротивления методом амперметра-вольтметра.
Основан на измерении тока, протекающего через измеряемое сопротивление и падения напряжения на нем.
Для схем искомое сопротивление и относительная методическая погрешность измерения определяются
Из определения относительных методических погрешностей следует, что измерение по схеме обеспечивает меньшую погрешность при измерении больших сопротивлений

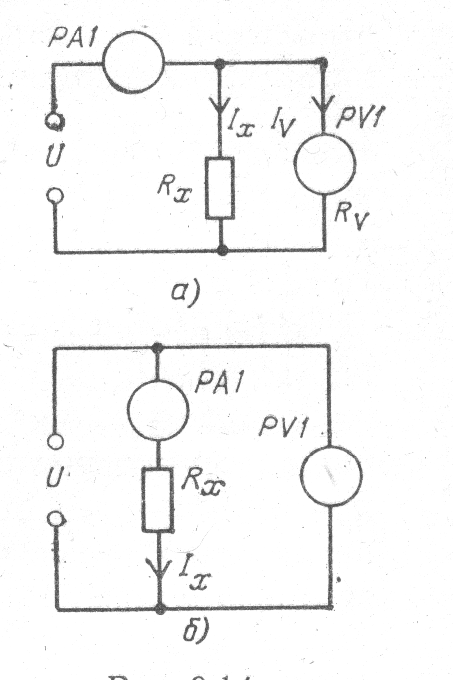

Изобразите и объясните схему измерения активного сопротивления методом вольтметра-амперметра.
М
етод
основан на применении закона Ома.
Применяется для измерения сопротивления малых величин.
Как видно из первой схемы измеритель тока измеряет не только Iх, но и Iv. Во второй схеме вольтметр измеряет падение напряжения не только на R, но и на амперметре
Основные источники погрешностей его:
1) относительно невысокая точность приборов, обычно применяемых для измерения тока / и напряжения U
2) параллельно измеряемому сопротивлению присоединяется сопротивление вольтметра, вследствие чего результат измерения получается с преуменьшением;
3) амперметр измеряет ток /, равный сумме токов, проходящих через измеряемое сопротивление и через вольтметр.

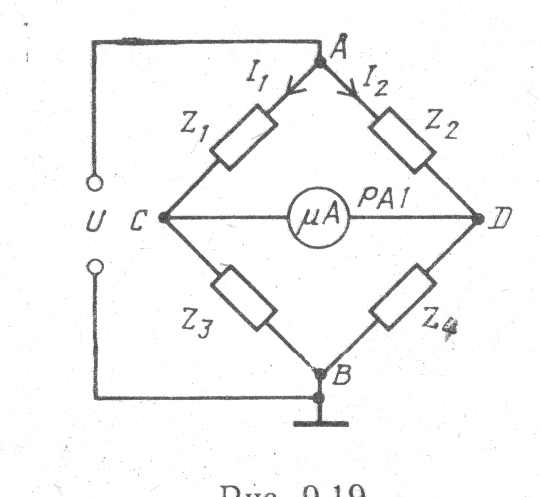

Изобразите и объясните схему измерения активного сопротивления мостовым методом.
В общем виде мостовой схемой называют цепь, четырёхполюсник или многополюсник, коэффициент передачи которой при определённых условиях равен 0. Эти условия называются условиями баланса или равновесия моста
Баланс моста характеризуется отсутствием напряжения между точками С и Д при наличии напряжения в А и Б. Уравнение нахождения 1 сопротивления:
Плечо R1 называют плечом отношения, а плечи R2 и R3 плечам сравнения.
Объясните процесс выбора измерительного прибора при измерении сопротивления.
Для измерения сопротивления используется Омметр.
Омметр-это прибор, предназначенный для прямого измерения сопротивления. Он удобен при измерениях, но имеет большое сопротивление
Омметр подключается параллейно относительно резистору, выпаивается 1 ножка резистора и измеряется резистор.
Видовые наименования
Микроомметр — омметр с возможностью измерения очень малых сопротивлений (менее 1мОм)
Миллиомметр — омметр для измерения малых сопротивлений (единицы — сотни миллиом)
Мегаомметр (устар. мегомметр) — омметр для измерения больших сопротивлений (единицы — сотни мегаом)
Гигаомметр— омметр, позволяющий измерять сопротивления более 1 ГОм
Тераомметр — омметр для измерения очень больших сопротивлений (единицы — сотни тераом)
Измеритель сопротивления заземления — специальный омметр для измерения переходных сопротивлений в устройствах заземления
