- •Охарактеризуйте основные физические единицы измерения, меры. Дайте понятие об эталоне.
- •Дайте понятие о погрешности измерений. Перечислите причины их возникновения. Охарактеризуйте относительную, приведенную, абсолютную погрешности.
- •Дайте понятие о случайной и систематической погрешности. Объясните причины их возникновения и способы устранения с ними.
- •Дайте понятие поверка прибора. Объясните процесс поверки амперметра и вольтметра.
- •Дайте понятие о длине шкалы. Охарактеризуйте приборы по основным показания на шкале прибора.
- •Дайте понятие о цене деления. Объясните процесс снятия показания со шкалы прибора.
- •Изобразите конструкцию магнитоэлектрического измерительного механизма и объясните принцип его действия.
- •Изобразите конструкцию электромагнитного измерительного механизма и объясните принцип его действия.
- •Изобразите конструкцию электродинамического измерительного механизма и объясните его принцип действия.
- •Изобразите конструкцию электростатического измерительного механизма и объясните его принцип действия.
- •Дайте понятие об ацп (аналого-цифровом преобразователе). Изобразите структурную схему ацп и объясните его работу.
- •Изобразите структурную схему цифрового вольтметра и объясните его принцип действия.
- •Дайте понятие о шунте. Объясните его расчет и использование при измерении.
- •Объясните процесс выбора измерительных приборов для измерения напряжения.
- •Дайте понятие о добавочном сопротивлении. Объясните его расчет и использование при измерении.
- •Объясните процесс измерения электрического тока в однофазных и трехфазных цепях.
- •Объясните процесс измерения напряжения в однофазных и трехфазных цепях.
- •Изобразите и объясните схему включения ваттметра при измерении симметричных нагрузок в трехфазной цепи.
- •Изобразите и объясните схему включения ваттметра при измерении несимметричных нагрузок в трехфазной цепи.
- •Изобразите и объясните схему включения ваттметра при измерении в однофазной цепи.
- •Изобразите и объясните схему измерения активного сопротивления методом амперметра-вольтметра.
- •Изобразите и объясните схему измерения активного сопротивления методом вольтметра-амперметра.
- •Изобразите и объясните схему измерения активного сопротивления мостовым методом.
- •Объясните процесс выбора измерительного прибора при измерении сопротивления.
- •Объясните процесс выбора измерительного прибора при измерении катушек индуктивности.
- •Объясните процесс измерения фазового сдвига в цепях с различными нагрузками.
- •Объясните процесс выбора измерительного прибора при измерении конденсаторов.
- •Изобразите и объясните схему измерения катушки индуктивности мостовым методом.
- •Изобразите и объясните схему измерения конденсаторов мостовым методом.
- •Объясните процесс измерения параметров полупроводниковых приборов на примере транзистора и полупроводникового диода.
- •Объясните процесс измерения параметров микросхем.
- •Изобразите структурную схему генератора низкой частоты. Объясните его работу.
- •Дайте понятие о генераторах. Охарактеризуйте их по классификации.
- •Изобразите структурную схему генератора высокой частоты. Объясните его работу.
- •Охарактеризуйте генераторы импульсов и шума.
- •Дайте понятие об электронном осциллографе. Перечислите и охарактеризуйте их по видам.
- •Изобразите структурную схему электронного осциллографа и объясните его работу.
- •Изобразите конструкцию элт (электронно-лучевой трубки) и объясните ее работу.
Изобразите конструкцию электромагнитного измерительного механизма и объясните принцип его действия.
К
электромагнитным относятся такие
приборы, в которых поле, созданное
неподвижной катушкой с протекающей по
ней током, воздействует на один или
несколько сердечников из ферромагнитного
материала, эксцентрично расположенных
на оси. Подвижная часть стремится
расположиться так, чтобы энергия
системных катушек с током была наибольшей.
Измерительный механизм состоит из
катушки 1 с обмоткой из медного провода,
имеющей воздушный зазор, и сердечника
2.
Сердечник укреплен на оси 3.
Противодействующий момент создается
спиральной пружиной 4.
Успокоение — магнитоиндукционное или
жидкостное.

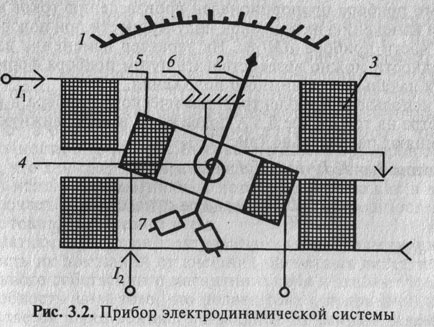

Изобразите конструкцию электродинамического измерительного механизма и объясните его принцип действия.
Э
лектродинамический
механизм состоит из неподвижной и
подвижной катушек, поршня и камеры.
Подвижная катушка может поворачиваться
вокруг оси внутри двух секций неподвижной
катушки. При наличии в катушках токов
возникают электромагнитные силы
взаимодействия, стремящиеся повернуть
подвижную катушку соответственно с
неподвижной. В результате возникает
вращающий момент.
состоит из двух катушек: неподвижной 3, состоящей из двух секций, которые соединены между собой последовательно, и подвижной 5, закрепленной на оси 4 и вращающейся на ней внутри неподвижной катушки. Ток к подвижной катушке подводят через закрепленные на оси спиральные пружинки 6, которые одновременно создают противодействующий момент пропорциональный углу закручивания. При этом пружина электрически изолирована от оси. На оси подвижной катушки закреплены также указательная стрелка 2
Изобразите конструкцию электростатического измерительного механизма и объясните его принцип действия.
В
электростатических приборах перемещение
подвижной части механизма осуществляется
под действием энергии электрического
поля системы заряженных проводников.
Поэтому электростатические приборы
обычно используются в качестве
вольтметров. Наибольшее распространение
получили два вида механизмов, конструкции
которых показаны на рис.. Конструкция,
изображенная
на рис., а, применяется в щитовых и переносных вольтметрах, измеряющих напряжения до нескольких сотен вольт. В приборе секторобразные пластины 2 образуют подвижную часть прибора. Она поворачивается на оси 3 вместе со стрелкой 4. Силы электрического поля стремятся повернуть подвижную часть относительно неподвижной 1 так, чтобы энергия электрического поля была максимальна.

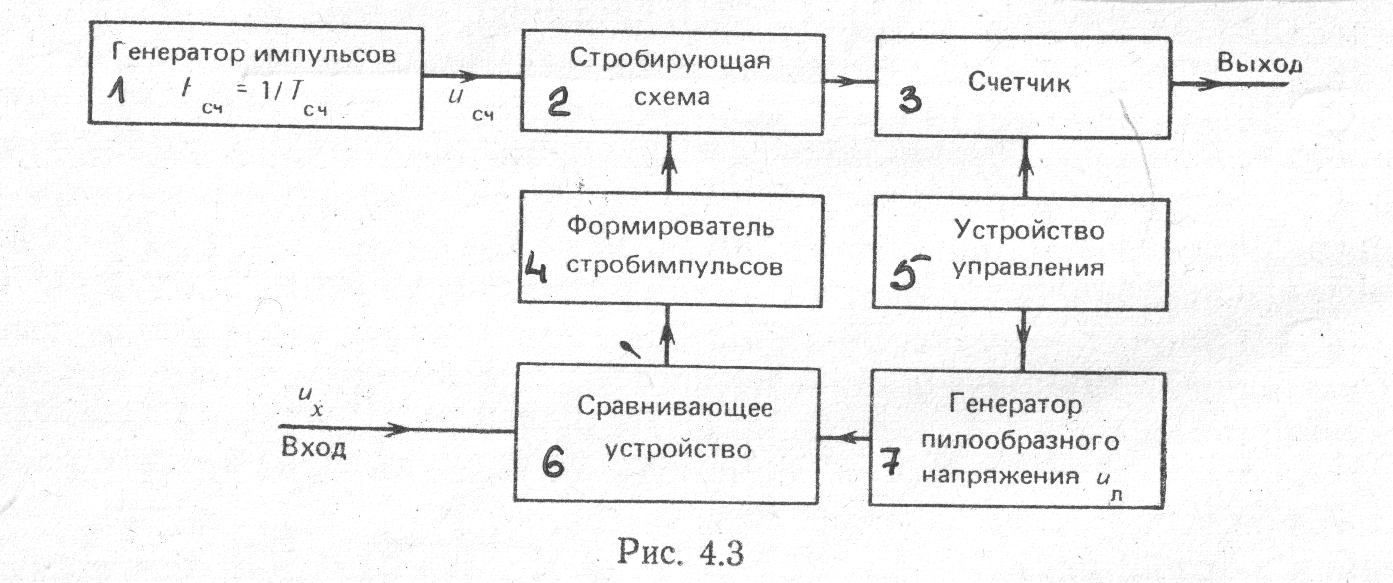

Дайте понятие об ацп (аналого-цифровом преобразователе). Изобразите структурную схему ацп и объясните его работу.
Аналого-цифровой преобразователь — устройство, преобразующее входной аналоговый сигнал в цифровой сигнал.
Принцип работы:
Вх-57-6-4-12-3- вых
57 и 12 работают одновременно
УУ(5) – управляет преобразователем
ГПН(7) – вырабатывает пилообразные сигналы
СУ(6) – накладывает сигналы входа и пилообразные сигналы друг на друга
ФС(4) – совмещает входной и пилообразный сигнал(обрезает не нужное в сигнале)
ГИ и СС (12) – ГИ заполняет импульсами, СС – определяет где нужно заполнить сигнал импульсами
С(3) – обрабатывает информацию сигнала и выводит в цифровом виде.
