Лабораторна робота № 9
Тема: Редагування 3D – моделей з використанням допоміжних побудов.
Мета: Навчитись редагувати складні об’ємні деталі, використовуючи допоміжні побудови.
Обладнання та матеріали: інструкції до лабораторної роботи, ПК.
Тривалість заняття: 80 хв.
Хід роботи:
1. Ввімкнути комп’ютер, та запустити графічну систему КОМПАС.
2. Створити новий документ типу «Деталь».
3. Виконати побудови моделей за вказаними в інструкції виглядами.
4. Виконати складні розрізи моделей за допомогою допоміжних побудов.
4. Зберегти створені документи.
5. Оформити звіт до лабораторної роботи.
Контрольні запитання:
1. Команди побудови деталі.
2. Базові операції при побудові деталі.
3. Операції видавлювання.
4. Допоміжні операції для побудови деталі.
5. Операції вирізування.
Теоретичне обґрунтування:
Перед створенням ескіза виберіть в Дереві побудови деталі площину, на якій він буде розташований. Для цього клацніть мишею на її назві. Піктограма площини в Дереві побудови буде виділена зеленим кольором, а у вікні деталі підсвічуватиметься умовне позначення площини (квадрат з характерними точками).
Ескіз може бути побудований на площині (зокрема на будь-якій плоскій грані тіла). Але для виконання деяких операцій потрібна вказівка допоміжного об’єкта.
Якщо існуючих в моделі граней, ребер і площин проекцій недостатньо для побудов, необхідно створити допоміжні площини і осі, задавши їх розташування одним з передбачених системою способів. Застосування допоміжних конструктивних елементів значно розширює можливості побудови моделі.

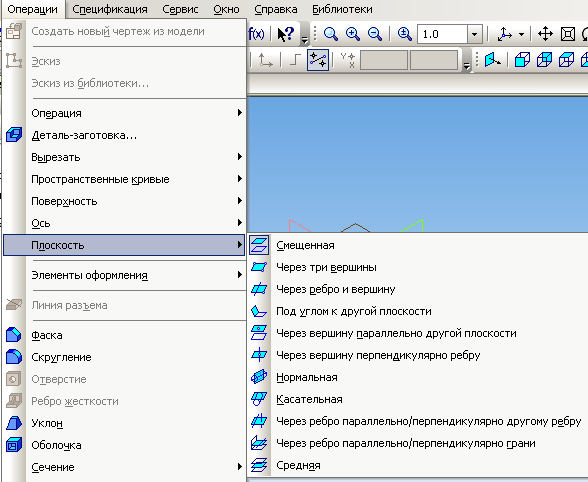

Для створення таких елементів призначені команди, кнопки виклику яких знаходяться на панелі Вспомогательная геометрия. Кнопки сгруповані по типу дії: група команд побудови допоміжних площин і група команд побудови допоміжних осей. Також команди побудови допоміжних конструктивних осей можна знайти в меню Операции — Ось, а площин в Операции — Плоскость.
Висновок:
Лабораторна робота № 10
Тема: Ознайомлення з правилами використання бібліотек.
Мета: Навчитись використовувати бібліотеки
Обладнання та матеріали: інструкції до лабораторної роботи, ПК.
Тривалість заняття: 80 хв.
Хід роботи:
1. Ввімкнути комп’ютер, та запустити графічну систему КОМПАС.
2. Створити бібліотеку «Модель».
3. Додати в бібліотеку вже побудовані моделі з попередніх лабораторних робіт.
4. Використовуючи створену бібліотеку, вставити моделі в зборку.
4. Зберегти створені документи.
5. Оформити звіт до лабораторної роботи.
Контрольні запитання:
1. Бібліотка в Компас-3D.
2. Менеджер бібліотек.
3. Види бібліотек в Компас-3D.
4. Структура бібліотеки.
5. Бібліотека ескізів.
6. Бібліотека моделей.
Теоретичне обґрунтування:
Бібліотека - це додаток, створений для розширення стандартних можливостей КОМПАС-3D . Типовими прикладами додатків є бібліотека KOMPAS, що поставляється разом з системою — .RTW (вона містить команди побудови зображень геометричних фігур, які часто зустрічаються, гладких і різьбових отворів і т.д.), а також такі продукти сімейства КОМПАС.
У КОМПАС-3D існує спеціальна система для роботи з бібліотеками — Менеджер бібліотек.
У системі КОМПАС можлива робота з бібліотеками трьох типів:
- бібліотеки фрагментів *.lfr,
- бібліотеки моделей *.l3d,
- прикладні бібліотеки *.dll або *.rtw.
Слід зазначити, що можливості використання бібліотек зовсім не обмежуються простим введенням в креслення стандартних елементів з можливостями параметризації. Бібліотека може представляти з себе складну, орієнтовану на конкретне завдання підсистему автоматизованого проектування, яка після виконання проектних розрахунків формує готові конструкторські документи або їх комплекти. Можна сказати, що у вигляді прикладних бібліотек цілком реально розробляти цілі САПР об'єктів певного класу.
Висновок.
