Міністерство освіти і науки, молоді та спорту України Малиський лісотехнічний коледж Методичні вказівки
до виконання лабораторних робіт з дисципліни «Комп’ютерна графіка»
для спеціальності «Оброблювання деревини»
2012
Укладач: Босенко І.В.
Розглянуто і схвалено цикловою комісією
технологічних дисциплін.
Протокол № ____ від ___________20____ р.
Зміст
1. Лабораторна робота №1 4
2. Лабораторна робота №2 7
3. Лабораторна робота №3 9
4. Лабораторна робота №4 12
5. Лабораторна робота №5 15
6. Лабораторна робота №6 17
7. Лабораторна робота №7-8 19
8. Лабораторна робота №9 21
9. Лабораторна робота №10 23
10. Лабораторна робота №11 25
11. Завдання до лабораторних робіт №2-№5 27
12. Завдання до лабораторних робіт №7-№11 37
Лабораторна робота № 1
Тема: Ознайомлення з існуючими графічними системами, що використовуються при оброблюванні деревини.
Мета: Ознайомитись з існуючими графічними системами. Засвоїти склад робочого вікна графічної системи КОМПАС. Вивчити структуру панелей інструментів активного документа.
Обладнання та матеріали: інструкції до лабораторної роботи, ПК.
Тривалість заняття: 80 хв.
Хід роботи:
1. Ввімкнути комп’ютер.
2. Запустити графічну систему КОМПАС.
3. Ознайомитись з стартовою сторінкою графічної системи.
4. Створити по черзі кожен з типів документів КОМПАС і ознайомитись з основними панелями інструментів.
5. Створити і зберегти «чертеж» формату А3 та заповнити основний напис.
6. Вдосконалити робоче середовище активного вікна, додавши декілька необхідних для роботи панелей інструментів.
7. Виконати елементарні побудови різними стилями, використовуючи кнопки виклику команд компактної панелі.
8. Ознайомитись з можливостями панелі властивостей при активації деяких команд.
9. Зберегти створений документ з усіма виконаними побудовами.
10. Привести інтерфейс графічного редактора до початкового вигляду.
11. Вийти з середовища графічної системи.
12. Вимкнути комп’ютер.
13. Оформити звіт з лабораторної роботи.
Контрольні запитання:
1.Основні елементи робочого вікна документа.
2. Типи документів в Компас-3D.
3. Панелі інструментів.
4. Будова і призначення компактної панелі.
5. Призначення і склад панелі властивостей.
Теоретичне обргунтування:
Тип документа, що створюється в системі КОМПАС-3D, залежить від роду інформації, що зберігається в цьому документі. Кожному типу документа відповідає розширення імені файлу і власна піктограма.
Деталь — модель виробу, що виготовляється з однорідного матеріалу, без застосування складальних операцій. Файл деталі має розширення m3d.
Зборка — модель виробу, що складається з декількох деталей із заданим взаємним положенням. Файл зборки має розширення a3d.
Креслення — основний тип графічного документа в КОМПАС-3D. Креслення містить графічне зображення виробу, основний напис, рамку, іноді - додаткові об'єкти оформлення (знак невказаної шорсткості, технічні вимоги і т.д.). Файл креслення має розширення cdw.
Фрагмент — допоміжний тип графічного документа в КОМПАС-3D. Фрагмент відрізняється від креслення відсутністю рамки, основного напису й інших об'єктів оформлення. Файл фрагмента має розширення frw.
Специфікація — документ, що містить інформацію про склад зборки, представлену у вигляді таблиці. Файл специфікації має розширення spw.
Текстовий документ — документ, що містить текстову інформацію, оформляється рамкою і основним написом. Файл текстового документа має розширення kdw.

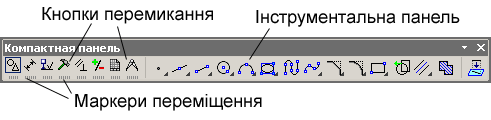

Компактна
панель – це панель, на якій розташовані
кнопки перемикання між Інструментальними
панелями і кнопки самих Інструментальних
панелей.
Склад Компактної панелі
залежить від типу активного документа.
Активізація Інструментальних панелей проводиться за допомогою кнопок перемикання.
В
и
можете змінювати склад Компактної
панелі. Поряд з кнопками перемикання
знаходяться маркери переміщення. Щоб
витягнути з Компактної панелі яку-небудь
Інструментальну панель, "перетягніть"
відповідний їй маркер мишею за межі
Компактної панелі.

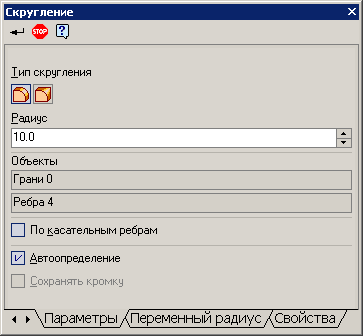

Панель властивостей служить для управління процесом виконання команди. До складу панелі властивостей входять:
заголовок;
панель спеціального управління;
вкладки;
область вибору вкладки.
На панелі поточного стану відображаються параметри поточного стану активного документа. Набір полів і кнопок Панелі поточного стану залежить від того, який документ активний.
Для включення відображення її на екрані служить команда Вигляд - Панелі інструментів - Поточний стан. Панель поточного стану при роботі з графічними документами.
На стандартній панелі розташовані кнопки виклику команд стандартних операцій з файлами і об'єктами.
П
анель
орієнтація дозволяє змінити поточну
орієнтацію моделі.
Для виклику команди виберіть її назву з меню Вид або натисніть кнопку Орієнтація на панелі Вид.
На екрані з'явиться діалог орієнтацій моделі, в якому можна змінити поточну орієнтацію на стандартну або призначену для користувача орієнтацію із списку, а також зберегти поточну орієнтацію в список.
Іншим способом завдання потрібної орієнтації моделі є вибір потрібної команди з меню кнопки Ориентация .
Команди цього меню можна розташувати у вигляді кнопок на окремій панелі і помістити її в будь-якому зручному місці. Для цього "перетягніть" меню кнопки Ориентация мишею за заголовок в будь-якому напрямі. Буде сформована однойменна панель.
Висновок:
