46.Изложите суть графического метода расчета нелинейных цепей. Какое нелинейное сопротивление называется инерционным и какое безинерционным?

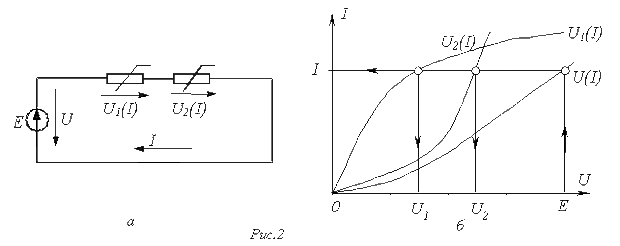

Р ассмотрим цепи с последовательным соединением резистивных элементов. При последовательном соединении нелинейных резисторов в качестве общего аргумента принимается ток, протекающий через последовательно соединенные элементы. Расчет проводится в следующей последовательности. По заданным ВАХ    отдельных резисторов в системе декартовых координат    строится результирующая зависимость . Затем на оси напряжений откладывается точка, соответствующая в выбранном масштабе заданной величине напряжения на входе цепи, из которой восстанавливается перпендикуляр до пересечения с зависимостью  . Из точки пересечения перпендикуляра с кривой    опускается ортогональ на ось токов – полученная точка соответствует искомому току в цепи, по найденному значению которого с использованием зависимостей    определяются напряжения    на отдельных резистивных элементах. Цепи с параллельным соединением резистивных элементов. При параллельном соединении нелинейных резисторов в качестве общего аргумента принимается напряжение, приложенное к параллельно соединенным элементам. Расчет проводится в следующей последовательности. По заданным ВАХ    отдельных резисторов в системе декартовых координат    строится результирующая зависимость . Затем на оси токов откладывается точка, соответствующая в выбранном масштабе заданной величине тока источника на входе цепи (при наличии на входе цепи источника напряжения задача решается сразу путем восстановления перпендикуляра из точки, соответствующей заданному напряжению источника, до пересечения с ВАХ   ), из которой восстанавливается перпендикуляр до пересечения с зависимостью  . Из точки пересечения перпендикуляра с кривой    опускается ортогональ на ось напряжений – полученная точка соответствует напряжению на нелинейных резисторах, по найденному значению которого с использованием зависимостей    определяются токи    в ветвях с отдельными резистивными элементами. Инерционными называются элементы, характеристики которых зависят от скорости изменения переменных. Для таких элементов статические характеристики, определяющие зависимость между действующими значениями переменных, отличаются от динамических характеристик, устанавливающих взаимосвязь между мгновенными значениями переменных. Безынерционными называются элементы, характеристики которых не зависят от скорости изменения переменных. Для таких элементов статические и динамические характеристики совпадают.

49. Принцип работы приборов электродинамической системы измерения.

Приборы электродинамической системы основаны на взаимодействии тока, протекающего по одной из катушек (подвижной), с магнитным потоком, создаваемым током, проходящим по другой катушке (неподвижной). Неподвижная катушка состоит из двух одинаковых половин между ними проходит ось, на которой закреплена подвижная катушка, стрелка и крыло т воздушного успокоителя. Ток в подвижную катушку подводится при помощи двух спиральных пружин, так же, как в магнитоэлектрическом приборе, которые служат и для создания противодействующего момента. При прохождении тока по обеим катушкам подвижная катушка стремится повернуться и занять такое положение, при котором потоки, создаваемые неподвижной и подвижной катушками, совпадали бы по направлению. Неподвижные катушки создают практически равномерное магнитное поле, напряженность которого можно подсчитать по следующей формуле (для круглого соленоида). Электродинамические приборы устраиваются также с прямоугольными катушками. Успокоение у электродинамических приборов воздушное, и только в экранированных приборах, где катушки защищены экраном от внешних полей, применяется электромагнитный успокоитель с постоянным магнитом.
