5.4 Определение параметров отвальных работ.

Характерная особенность открытого способа разработки месторождений – необходимость удаления значительных объёмов пустых пород. Вскрышные породы складируют на специально выделенных площадках в виде насыпей-отвалов. Совокупность операций по приёму и размещению вскрыши называют отвалообразованием. В зависимости от места расположения различают: внутренние (в выработанном пространстве карьера), внешние (за контуром карьера) и комбинированные отвалы.

При автотранспорте применяется бульдозерное отвалообразование.

Расчет начинаем с выбора высоты отвала.

Высота отвала 20м.

Определяем удельную приемную способность отвала, м³/м:

м³/м (48)

где 𝜆 – коэффициент кратности разгрузки по ширине кузова автосамосвала, 𝜆=1,5; - ширина кузова автосамосвала.

Вычисляем длину отвального участка по условиям планировки, м:

(49)

где =400 м³ – сменная производительность отвального бульдозера ДЗ-118 (Д-572), расстояние транспортировки 30 м.

Определяем количество одновременно разгружающихся автосамосвалов , ед., на отвале:

ед. (50)

Вычисляем длину отвального участка по условиям беспрепятственной разгрузки автомашин, м:

м (51)

где - ширина полосы, занимаемой автосамосвалом при погрузке и маневрировании, м, , принимаю м.

Рассчитываем объем бульдозерных работ на отвале:

м³ (52)

где - сменный объем бульдозерных работ на отвале, м³; - коэффициент заваленности верхней площадки отвала, .

Вычисляем общую необходимую длину отвального фронта , м :

м (53)

где ; – наибольшее из значений длины отвального участка по условиям разгрузки и планировки .

Находим инвентарный парк отвальных бульдозеров:

ед. (54)

где – коэффициент, учитывающий ремонтный и резервный парк бульдозеров, .

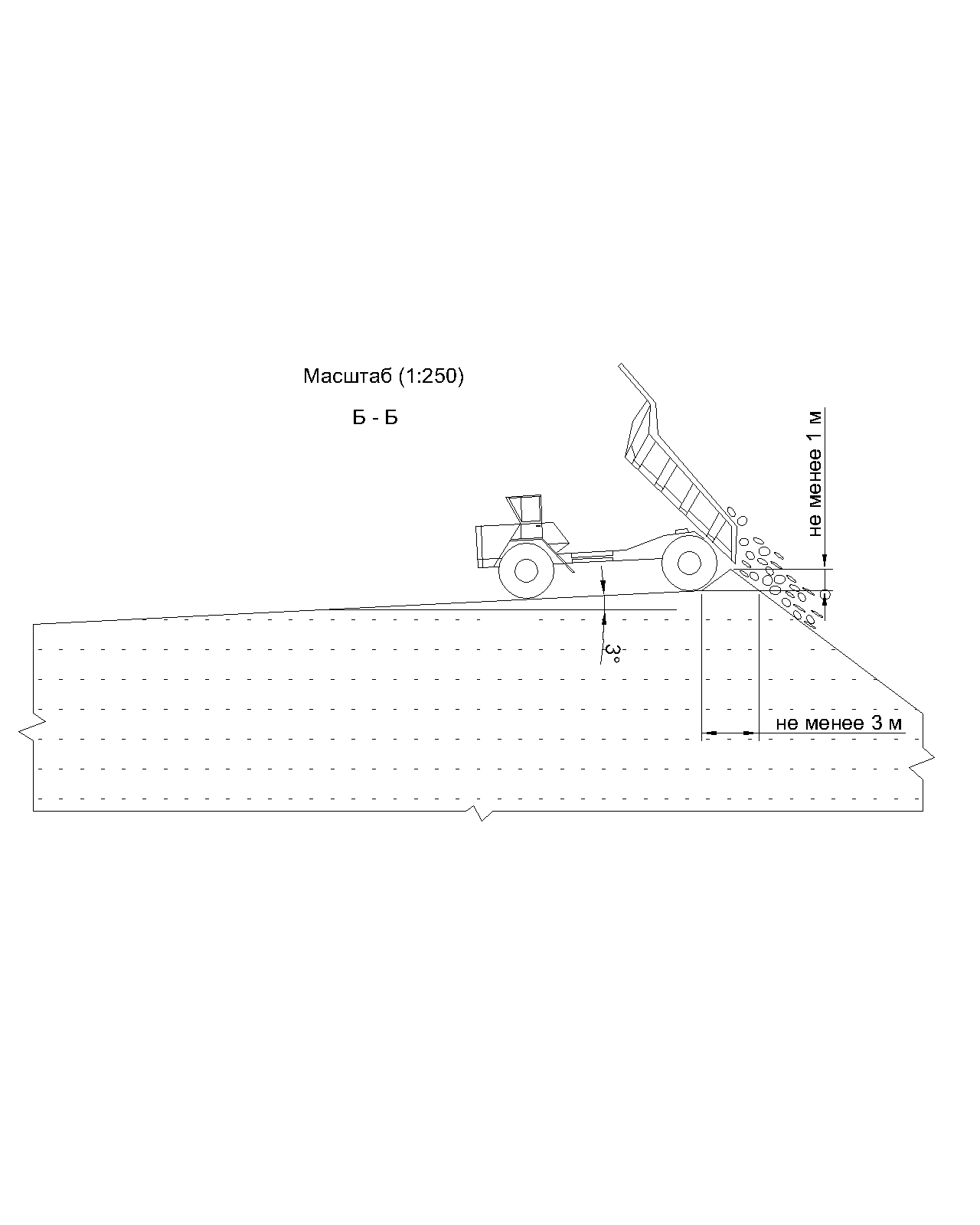

Вычерчиваем в масштабе схему бульдозерного отвалообразования.

Заключение

Задачи, поставленные в курсовой работе выполнены, закреплен материал по дисциплине, были приобретены навыки решения горно-инженерных задач с использованием справочной литературы, получены навыки в изложении установленных результатов.

Принята следующая технология производственных процессов: подготовка пород к выемке буровзрывным способом, бурение скважин осуществляем буровым станком СБШ-320 в количестве четырех единиц, а также с целью снижения ручного труда приняли механизированное заряжание и забойку скважин по одной машине на зарядку и забойку. Выемка горных пород осуществляется экскаваторами ЭКГ – 8и, транспортирование горной массы организовали самосвалами.

Показатели производственных процессов

Наименование	Значение
Глубина карьера, м	120
Производительность карьера по горной массе, млн.т.	13,2
Тип бурового станка	СБШ-320
Сменная производительность станка, м/см	45
Инвентарный парк буровых станков, ед.	4
Высота уступа, м	20
Глубина скважины, м	23
Диаметр скважины, м	0,36
Угол наклона скважины к горизонту, град.	90
Линия сопротивления по подошве, м	10
Тип ВВ	Гранулит АС – 4
Масса заряда в скважине, кг	700
Расстояние между скважинами в ряду, м	7,4
Расстояние между рядами скважин, м	6,3
Выход горной массы, м3/м	40,5
Тип экскаватора	ЭКГ-8и
Сменная производительность экскаватора м3/см	2100
Инвентарный парк экскаваторов, ед.	3
Ширина экскаваторной заходки, м	20
Тип подвижного состава	автотранспорт
Производительность подвижного состава, т/см
Парк подвижного состава, ед.	30
Тип отвального оборудования	ДЗ-118(Д-572)
Производительность отвального оборудования, м3/см	1828,5
Парк отвального оборудования, ед.	6

Литература

1. Синьчковский В.Н. Технология открытых горных работ: Учеб.пособие. Красноярск: Издательство Красноярского ун-та, 1989. 376с.

2. Открытые горные работы: Сп. / К.Н. Трубецкой, М.Г.Потапов, К.Е. Виницкий, Н.Н. Мельников и др. М.: Горное бюро, 1994. 590с.

3. Арсентьев А.И. Вскрытие и системы разработки карьерных полей. М.: Недра, 1981, 278 с.
