6.Выбор крана

Расчет состава комплексной бригады.

Так как нормативный количественный и профессиональный состав звеньев по рассматриваемым работам не является постоянным для всего процесса, то следует рассчитать состав комплексной бригады на выполнение всего процесса с учетом всех подготовительных, вспомогательных и основных работ.

Продолжительность выполнения работ, общее количество человек в комплексной бригаде и состав звеньев по профессиям определяется по следующим формулам:

где общее количество человек в комплексной бригаде;

количество человек, соответствующих профессий и разряда;

трудоемкость выполнения немеханизированных работ, чел-ч;

трудоемкость выполнения механизированных работ, маш-ч;

трудоемкость выполнения немеханизированных работ, чел-ч;

продолжительность рабочей смены, ч;

количество смен работы в сутки;

количество машин и механизмов, одновременно работающих на объекте;

коэффициент перевыполнения норм выработки;

продолжительность выполнения механизированных работ.

Для расчета состава комплексной бригады составим вспомогательную таблицу.

Воронежский ГАСУ 09-1-287 КП

Лист

10

8.Расчет комплексной бригады №1

Таблица7.

Воронежский ГАСУ 09-1-287 КП

Лист

11

монтажник конструкций 6 р.- монтажник конструкций 5 р.- монтажник конструкций 4 р. – 1 человек;

монтажник конструкций 4 разряда – 2 человека;

электросварщик ручной сварки 5р.- монтажник конструкций 4 разряда –- плотник 4р. - 1 человек;

монтажник конструкций 3 разряда. – 3 человека;

монтажник конструкций 3 разряда - монтажник конструкций 2 разряда -плотник 3 р. - плотник 2 р. – 1 человек;

машинист крана 6 разряда – 1 человек.

Всего в бригаде работает 8 человек и машинист крана.

Воронежский ГАСУ 09-1-287 КП

Лист

12

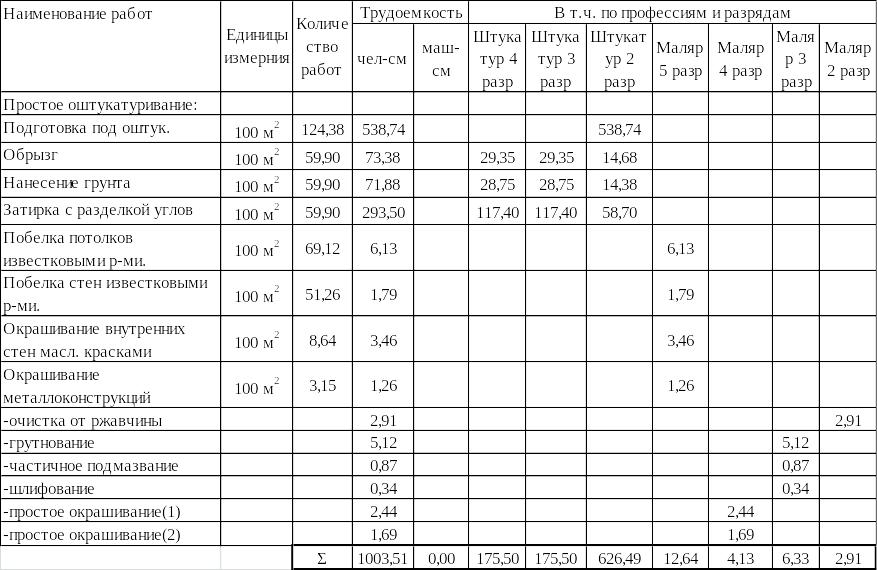

9.Расчет комплексной бригады №2

Таблица 8.

Штукатур 4 р. – 3 человека

Штукатур 4 р. – маляр 5 р. – маляр 4р - 1 человек

Штукатур 3 р. – штукатур 2р. - маляр 3р. - маляр 3р. - 1 человек

Штукатур 3р. – 3человека

Штукатур2 р - 12 человек.

Воронежский ГАСУ 09-1-287 КП

Лист

13

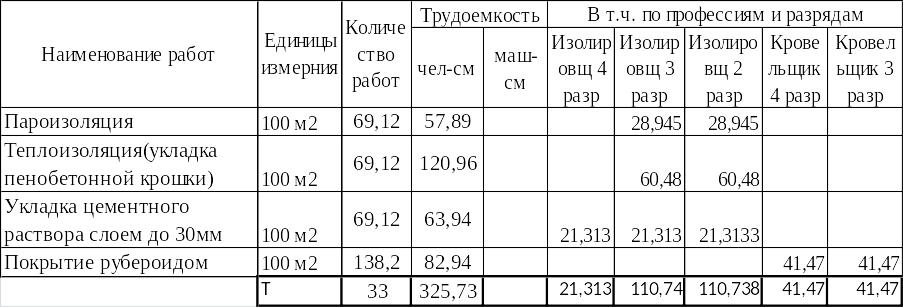

10.Расчет комплексной бригады №3

Таблица9.

Изолировщик 4р.- изолировщик 3р.- 1 человек;

Изолировщик 3р. - 3 человека;

Изолировщик 2р.- 3 человека;

Кровельщик 4р.- 1 человек;

Кровельщик 3р.- 1 человек;

Кровельщик 4р.- Кровельщик 3р.- изолировщик 2р.- 1 человек;

Воронежский ГАСУ 09-1-287 КП

Лист

14

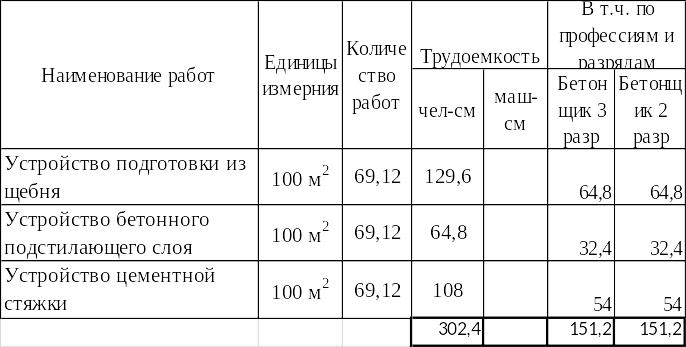

11.Расчет комплексной бригады №4

Таблица 10.

Бетонщик 3р.- 5 человек;

Бетонщик 2р.- 5 человек;

Воронежский ГАСУ 09-1-287 КП

Лист

15

12.Расчёт временных административно-бытовых зданий

Расчёт временных административно-бытовых зданий входит в разработку СГП. Временные здания рассчитываются исходя из графика движения рабочих.

Общее количество рабочих на объекте определяется по формуле

N_общ=N_max+N_ump+N_моп (3)

N_max- максимальное количество рабочих основного и неосновного производства в сутки;

N_ump– количество инженерно-технических работников в сутки N_ump=0.14 N_max;

N_моп– количество младшего обслуживающего персонала N_моп=0.04 N_max.

Максимальное количество рабочих на объекте :

N_max=48;

Максимальное количество рабочих в одну смену:

N_max^см=39.

N_ump=0.14 N_max=7чел.

N_моп=0.04 N_max=2чел.

N_общ= 48+7+2=57чел.

Назначаем здания и сооружения бытового городка вместимостью более 50 человек. Принимаем объекты служебного назначения:

Контора начальника участка

Здание для проведения занятий по технике безопасности

Красный уголок

Объекты санитарно-бытового назначения:

Гардеробная

Здание для отдыха и обогрева рабочих

Душевая

Умывальная

Сушилка для обуви и одежды

Уборная, в том числе с помещениями для личной гигиены женщин

Столовая-раздаточная

Требуемая расчётная площадь временных зданий F_тр определяется как

F_тр=F_н∙N∙K_исп

F_н – норма площади на одного человека, м² принимаем по [3]

N – количество персонала, располагаемого во временных зданиях, принимаемое в зависимости от типа здания:

N=N_общ – при расчёте площади здравпункта, красного уголка, столовой, уборной;

N=N_ump – при расчёте площади контор;

N=N_max – при расчёте площади гардеробных и помещений для сушки одежды;

N=N_max^см – при расчёте всех остальных помещений.

К_исп – коэффициент, учитывающий степень одновременности использования помещения, принимаем равным 0.3-0.5.

Воронежский ГАСУ 09-1-287 КП

Лист

16

Таблица 11

Расчёт требуемой площади инвентарных зданий

Воронежский ГАСУ 09-1-287 КП

Лист

17

Таблица 12

Подбор временных инвентарных зданий

Воронежский ГАСУ 09-1-287 КП

Лист

21

13.Расчет складов

Исходными данными является график производства работ, график расхода и доставки материалов и ведомость материалов и полуфабрикатов.

Запас материалов определяется по формуле :

Р_зап = ∙k∙ ∙ n

Здесь общие количество материалов подлежащих хранения.

Т – количество дней складирования ( из графика доставки и расхода материалов ).

k = 1,1 коэффициент неравномерности доставки .

= 1,3 коэффициент неравномерности потребления

n - норма запаса, 3-5 дней.

Площадь складов :

F_скл=

- Норма складирования определяется из предложения 4 в МУ339

- Коэффициент использования складов с учетом проходов и проездов = 0,7

Таблица 13.

Воронежский ГАСУ 09-1-287 КП

Лист

22

14. Расчет временного водоснабжения.

Расчет производят на период строительства с максимальным водопотреблением.

Суммарный расход воды опредляют по формуле

= + + .

Расход воды на производственные цели рассчитывают по формуле

= 1,2 (л/с)

1,2 - коэффициент потери воды

- удельный расход воды на 1 потребителя

- количество потребителей

- коэффициент неравномерности потребления.

t = 8 часов – период потребления в смену.

Исходя из данных таблицы 8: Q_пож = 10 л/с,

Q_пож>Q_пр + Q_маш + Q_хоз , при этом Q_расч= Q_пож;

D = 63,25√( 10/(3.14*1.5))=92,16 принимаем D=100мм

Воронежский ГАСУ 09-1-287 КП

Лист

23

Таблица14

15. Расчёт расхода воды

Воронежский ГАСУ 09-1-287 КП

24

16. Расчёт временной сети энергоснабжения.

Подбор необходимого оборудования для временного энергоснабжения осуществляется, исходя из обеспечения строительного объекта электроэнергией на эксплуатацию машин, механизмов и на освещение.

Р_общ = к(Р_с + Р_пр + Р_он + Р_ов), кВт, где

Р_с = ∑р_сn_cк_с1/cosφ– потери мощности на силовое оборудование;

Р_пр = ∑р_прn_прк_с2/cosφ– потери мощности на производственные нужды;

Р_он = ∑р_онn_онк_с3– потери мощности на наружное освещение;

Р_ов = ∑р_овn_овк_с4– потери мощности на внутреннее освещение;

к– коэффициент потери мощности (1.05 – 1.1)

На основе подсчитанной мощности Р_общ,по справочной литературе подбирается трансформаторная подстанция для временного электроснабжения строительной площадки.

Подводка временной электросети производится по воздуху на столбах с шагом 40 50 м.

Количество прожекторов nдля освещениястроительного участка определяется по формуле

n = PES / P_л,(14)

где P– нормативная удельная мощность (0,25 0,4 Вт / м²·лк);

E – освещённость (0,5 100 Вт / м² · лк);

S – площадь участка, подлежащего освещению, м²;

P_л – мощность лампы прожектора (500, 1000, 1500 Вт).

Прожекторы следует располагать на мачтах по периметру строительной площадки. Высота установкиосветительных приборов H_осв зависит от мощности лампыP_л:

H_осв = 7м – при P_л= 0,5 кВт;

H_осв = 25м – при P_л = 1,5кВт.

Расстояние между прожекторными мачтами не должно превышать четырёхкратной высоты их установки (30 100 м).

Р_общ = к ( Р_с+ Р_пр+ Р_он+ Р_ов ) = 200КВт

По найденной общей потребляемой мощности выбираем 1 инвентарную трансформаторную подстанцию СТП СКБ Мосстрой мощностью 320кВ*А закрытой конструкции.

Количество прожекторов: n = PES/P_л = 0.25*40*27000/1000 = 270

Количество мачт: N = (Р_огр+Р_од)/20 = (240+660)/20 = 44,8= 45

Количество прожекторов на одну мачту: n/N = 538/75 = 6

Воронежский ГАСУ 09-1-287 КП

Лист

25

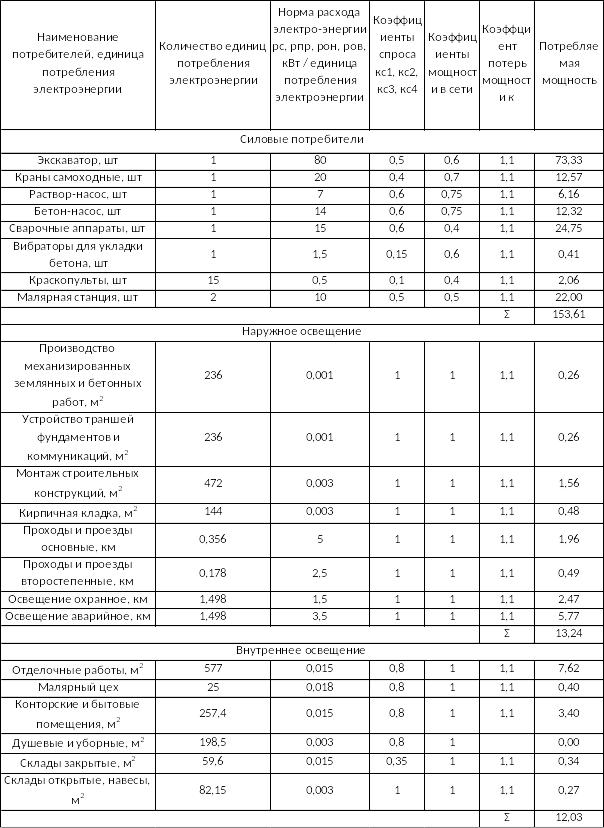

Таблица15.

Расчёт потребности в электроснабжении

Воронежский ГАСУ 09-1-287 КП

Лист

26

Используемая литература

1. СНиП 4.02-91-Сборник сметных норм и расценок на строительные работы. Сборник 7. Бетонные и железобетонные конструкции сборные / Госстрой СССР. – М.: Стройиздат, 1991.

2. Курс лекций по теме “Технология возведения зданий”.

3. Технология возведения полносборных зданий. Учебник. / Под общей редакцией А.А. Афанасьева. - М.: АСВ, 2000.

4. Технология строительных процессов. Учебник. / А.А. Афанасьев, Н.Н. Данилов, В.Д. Копылов и др.; Под ред. Н.Н. Данилова, О.М. Терентьева. – М.: Высш. шк., 1997.

5. «Проект производства работ», методические указания по разработке курсового проекта дисциплины «ОСП». Наб. Челны: КамПИ, 2000.

6. Дикман Л. Г. «Организация строительного производства»: М: Высшая школа, 1988.

7. Днипровский С.И. и др. Расход материалов на общестроительные работы. – Киев: Будивельник, 1981.

8. Л. Д. Акимова, Н. Г. Аммосов и др., «Технология строительного производства» :Стройиздат., 1987.

9. СниП 1.04.03-85 «Нормы продолжительности строительства».

10. СниП 3.01.01-85 «Организация строительного производства».

11. «Технология строительного производства» под ред. Бадьина. Ленинград: Стройиздат,1987.

12. СНиП III-4-80 «Техника безопасности в строительстве».

13. СНиП 3.03.01-87 «Несущие и ограждающие конструкции».

14. СНиП 3.01.01-85 «Организация строительного производства».

15. ЕНиР сб.4 «Монтаж сборных и устройство монолитных железобетонных конструкций.

16. ЕНиР сб1. «Внутрипостроечные транспортные работы».

17. ЕНиР сб.5 «Монтаж металлических конструкций».

18. ЕНиР сб.22 «Сварочные работы».
