5.Выбор монтажных кранов, средств малой механизации и грузозахватных приспособлений. Ведомость технологической оснастки.
Таблица5.
Наименование констр. элемента |
Масса, т. |
Наименование технологической оснастки (тип, марка) |
Характеристика оснастки |
Эскиз |
||
грузоп-ть, т. |
масса, кг. |
расч. высота, м. |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Колонна |
9,9 |
Траверса (ПК треста Сталь-монтаж № 1095Р-21) |
16 |
384 |
1,6 |
|
Колонна |
9,9 |
Кондуктор (Проектная контора треста Уралстальконструкция % 2801М-5,6,7 ) |
- |
446 |
1,4 |
|
Колонна фахверковая, подстропильная ферма, подкрановая балки |
6,9 11,3 1,775 |
Расчалка (ПИ Промстальконструкция Новосибирский филиал № 2008-09) |
- |
98 |
- |
|
Связи, стеновые панели |
1,702 4,7 |

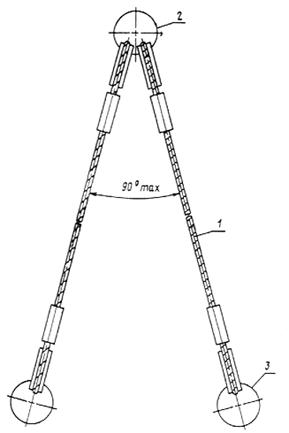

Строп двухветвевой (ГОСТ 19144-73) |
5 |
312 |
2,2 |
|
Подкрановая балка |
1,775 |
Траверса (ПИ Промстальконструкция № 1968Р-9) |
9 |
935 |
3,2 |
|
Подстропильные фермы |
11,3 |
Траверса (КБ Мосоргспецстрой, Главмосстроя № 7016-17) |
15 |
475 |
2,8 |
|
Стропильные фермы |
11,7 |

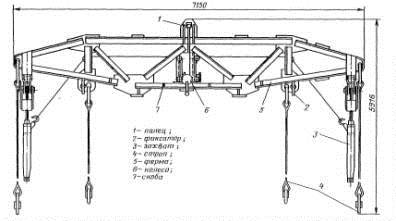

Траверса (ПИ промстальконструкция № 15946Р-11, 12) |
25 |
1750 |
3,6 |
|
Стропильные фермы |
11,7 |
Расчалка с карабином и винтовой стяжкой (ПИ Промстальконструкция № 1798М-10) |
- |
13 |
- |
|
Фонарные блоки |
5,195 |
Траверса (ЦНИИОМТП, ЦЭКБ Строймехавтоматика, №1529.10.000) |
16 |
2260 |
2,5 |
|

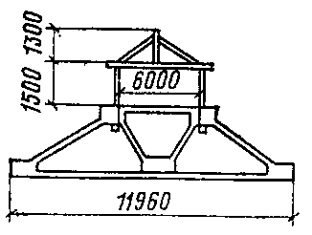

Фонарные блоки |
5,195 |
Мостик переходной (ПИ Промстальконструкция. ленинградсткий отдел,, №21070)) |
|
1154 |
|
|
Плиты покрытия |
2,7 |
Траверса (ПИ Промстальконструкция, № 15946Р-13) |
10 |
1080 |
3,3 |
|
Плиты покрытия |
2,7 |

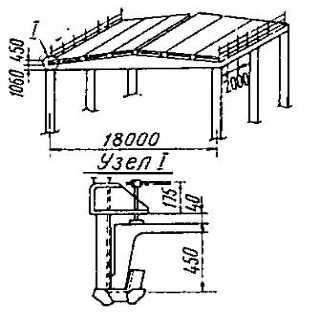

Временное ограждение крупнопанельных плит покрытия (ПИ Промстальконструкция, №4570Р-2 ) |
- |
- |
- |
|
Стропильные фермы, стеновые панели |
11,7 4,7 |
Вышка строительная ВС-18-МС на автомобиле ГАЗ-52-01 |
0,25 |
5300 |
18 |
|
Воронежский ГАСУ 09-1-287 КП
Лист
7
