Л абораторная работа 1 Тема: Проверка работоспособности магнитных пускателей и контакторов

Цель работы: Обучение методом выявления механических неисправностей, проверка электрических характеристик

Порядок выполнения работы.

1. Оценка состояния механической части

- Осмотр, ревизия.

1.1 Проверка наличия заводской смазки.

1.2 Проверка паспортных данных.

(тип, V_ном ,V_{катушки} , расположение вводов и выводов)

1.3 Проверка гаек и болтов.

1.4 Проверка отсутствия грязи и пыли.

1.5 Проверка трещин и сколов.

1.6 Проверка работоспособности контактной системы от руки.

2. Проверка магнитной системы.

1 Оценка состояния механической части

1.1 Заводская смазка

отсутствует

1.2 тип ПМЕ 211

U_ном=220В

U_кат.=220В

Расположение вводов и выводов.

1.3 Отсутствует 2 болта на блок-контактов; отсутствует блок на силовом контакте Л2 отсутствует

1.4 Присутствует пыль и грязь

1.5 Трещины и сколы отсутствуют

1.6 Контакты возвращаются в исходное положение.

Вывод: Необходимо установить необходимые болты и очистить от грязи и пыли

2.1 Проверка соприкосновения

поверхностей подвижных и неподвижных частей магнитной системы.

1. Проверка на наличие короткозамкнутых витков.

1. Проверка контактной системы и токоведущих частей.

   1. Измеряется сопротивление обмоток, постоянным током (Ro).

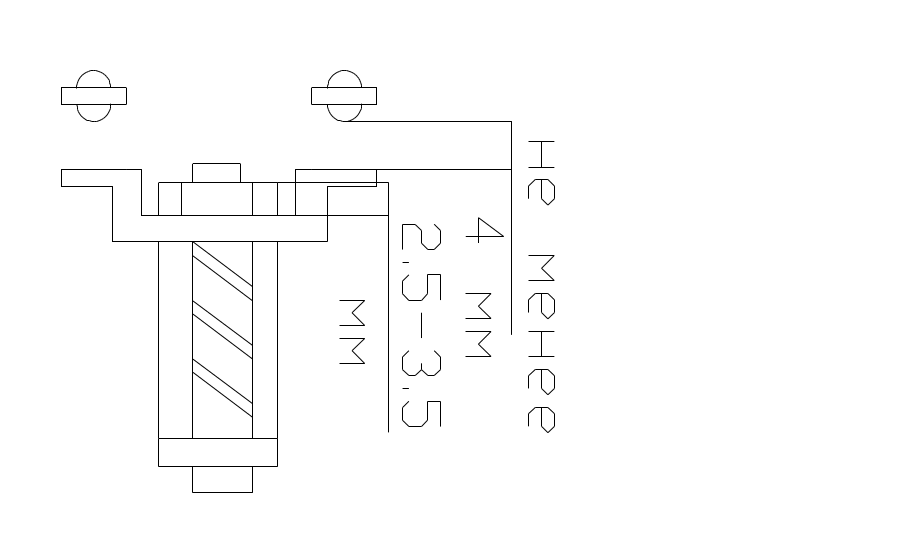

2. Измеряется зазор главных и вспомогательных контактов.

Зазор-расстояние между подвижными и неподвижными контактами в разомкнутом виде.

Измерения производятся линейкой, измеренные значения сравниваются с табличными, при отличии этих величин производится регулировка.

Табличные значения:

Зазор главных и вспомогательных контактов не менее 4 мм.

3.3 Измеряется провал главных и вспомогательных контактов.

Провал - расстояние между подвижными и неподвижными контактами в замкнутом виде. Измерения производятся линейкой, измеренные значения сравниваются с табличными, при отличии этих величин производится замена.

Табличные значения:

2.1 Подвижная и неподвижная части магнитной системы не соприкасаются, требуется регулировка.

2.2 КЗ виток присутствует, он не подвижен и имеет коррозионный налет.

3. Проверка контактной системы и токоведущих частей.

3.1 Измеряется сопротивление обмоток, постоянным током. R₀=146 Ом

Вывод : сопротивление R₀=146 Ом след-но Uсоответствует 220В. Зазор соответствует паспортным данным.

Провал соответствует паспортным данным.
