Классификация помещений по опасности поражения человека электрическим током.

Все помещения, в которых эксплуатируются электроустановки, принято делить на:

- помещения без повышенной опасности

- помещения с повышенной опасностью

- особо опасные помещения.

Помещения с повышенной опасностью – это помещения, в которых имеется один из признаков повышенной опасности:

• токопроводящий пол (бетонный, металлический и прочее)

• в помещении длительное время (более суток) температура более 35ºС.

• относительная влажность в помещении более 75 %, но менее 100%

• наличие токопроводящей пыли

• наличие возможности одновременного прикосновения к корпусам электроустановок и заземленным конструктивным элементам здания, помещения.

Помещения с особой опасностью – это помещения, в которых имеется два и более признаков повышенной опасности, или если в помещении влажность более 100%,с конденсатом влаги на стенах, оборудовании; или же это помещения с наличием химически агрессивной среды.

Замечание: электроустановки, эксплуатируемые на открытом воздухе, относятся к электроустановкам, эксплуатируемым в помещениях с особой опасностью.

17.04.02

Нормирование напряжений прикосновения и токов через тело человека.

Электрический ток нормируется, т.е. устанавливаются предельные значения параметров электрического тока, превышение которых недопустимо.

Нормируется напряжение прикосновения и ток через тело человека.

Uпд – предельно допустимое напряжение прикосновения.

Jпд – предельно допустимый ток через тело человека.

В нормах учитывается частота тока, поэтому нормы устанавливаются для постоянного тока, а из переменных токов для частоты 50 Гц и 400 Гц.

В нормах различают 2 режима работы электроустановки: нормальный и аварийный.

Нормальный режим – минимальные возможности для поражения электрическим током.

В нормальном режиме: Uпд = 2 В t < 10 мин/сек.

Jпд = 0,3 мА

В аварийном режиме:

t, с	Производственные ЭУ		Бытовые ЭУ
	Uпд, В	Jпд, мА	Uпд, В	Jпд, мА
< 0.1	550	650	220	220
0.1 ÷ 1	50 / t		20 / t
> 1	20	6	12	2

Технические средства защиты человека от поражения током.

Существует множество технических средств, которые могут использоваться или самостоятельно или в сочетании друг с другом. К ним относятся:

1. защитное заземление;

2. зануление;

3. защитное отключение;

4. электрическое разделение сети;

5. применение малых напряжений;

6. электрозащитные средства.

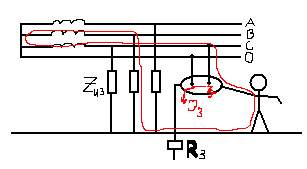

Защитное заземление.

Это преднамеренное электрическое соединение металлических частей оборудования, не находящихся под напряжением, с землей. Область применения ЗЗ – трехфазные сети с изолированной нейтралью.

Rз ≤ 4 Ом.

Величина тока замыкания:

Uф

Jз = < 5 А.

Rз + Zиз/3

Uкз = Jз Rз < 20 В.

Защитные заземления обеспечивают защиту человека за счет снижения потенциала на корпусе относительно земли. ЗЗ следует применять в помещениях без повышенной опасности при наличии напряжений более 380 В. В помещениях с повышенной и особой опасностью ЗЗ применяются при напряжениях выше 42 В.

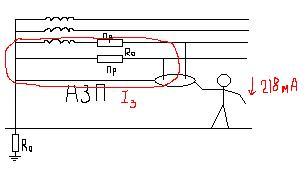

Зануление.

Это защитное средство предназначено для защиты человека от поражения электрическим током в сетях с глухозаземленной нейтралью.

Зануление – преднамеренное электрическое соединение металлических частей оборудования с глухозаземленной нейтралью с помощью нулевого защитного проводника (НЗП).

Тока короткого замыкания:

Uф

Jз = довольно большой.

Rф + Rнзп

Через НЗП будет протекать огромный ток, фактически ток КЗ и он выжгет предохранители, которые находятся в этой фазе, электроустановка будет отключена от сети.

Для того, чтобы зануление было эффективным: Jкз > 1.3 Jав, где

Jав – ток автоматического выключателя

или Jкз > 3 Jпр, где

Jпр – рабочий ток плавного предохранителя.

Зануление обеспечивает защиту человека за счет быстрого отключения электроустановки от сети. На практике ЭУ должна соединяться с глухозаземляющейся нейтралью с помощью непрерывного проводника до электрического щитка. Применяется зануление как и ЗЗ в помещениях без повышенной опасности при напряжениях > 380 В; в особо опасных и с повышенной опасностью - > 42 В.

Защитное отключение.

Представляет из себя отключение всех фаз электрической сети от электроустановки вследствие возникновения опасности поражения человека электрическим током. Устройство защитного отключения могут применятся в сетях с режимом нейтрали и имеют большое разнообразие в построении своих схем.

Д – датчик. Измеряет какой-то электрический параметр и пропорционально этому параметру выдает сигнал Uд. Этот сигнал поступает на формирователь аварийного сигнала. Одновременно на ФАС поступает опорный сигнал. Если Uд > Uоп, то выдается сигнал ФАС. Согласующий элемент (СЭ) является усилителем мощности, усиливает сигнал с ФАС, этот усиленный сигнал позволяет разомкнуть контакты и отключить сеть от потребителя.

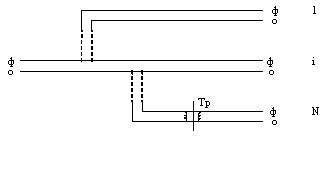

Электрическое разделение сети.

Реальные сети имеют большую протяженность и разветвленность.

Сопротивление изоляции такой сети может быть значительно снижено по сравнению с нормативными требованиями. По нормальному сопротивление изоляции на участке сети между двумя предохранителями или между предохранителями и потребителями должно быть 500 кОм.

Rизi

Rиз =

N

Чтобы защитить человека от поражения электрическим током при наличии сети большой протяженности и разветвленности применяют электрическое разделение сети, когда требуется выделить электрическую сеть из общей сети с помощью разделительного трансформатора, у которого коэффициент трансформации равен 1:1, но электрически первичная и вторичная обмотки не связаны. В результате параметры сопротивления изоляции не передаются во вторичную сеть. Сопротивление изоляции проводников в такой сети может достигать десятков и сотен мОм, емкость проводников из-за малой напряженности примерно равно нулю.

Требования: проводники вторичной сети не должны быть заземлены.

Применение малых напряжений.

Малыми напряжениями являются напряжения 42 В переменного тока и менее 110 В постоянного.

На практике из переменных применяются напряжения: 36, 27, 24, 12, 6, 2.5 В.

При малых напряжениях сопротивление тела человека Кh = 6,7 кОм (при 220 = 1 кОм).

Защита малым напряжением состоит в том, что человек в состоянии сам освободится от поражающего фактора электрического тока.

Электрозащитные средства.

Это средства индивидуальной защиты человека от поражения током, от электромагнитных полей, от электрической дуги. Делится на изолирующие, ограждающие и предохраняющие.

1) Изолирующие предназначены для изоляции человека от токоведущих частей или земли. Они делятся на основные и дополнительные. С помощью основных допускается прикасаться к токоведущим частям, находящимся под напряжением, поскольку их изоляция способна в течение длительного времени выдерживать это напряжение.

22.04.04.

Дополнительные средства неспособны в течение длительного времени выдерживать рабочее напряжение установки. Они служат для усиления защитного действия основных средств. Это, например – диэлектрические боты, галоши, коврики, подставки, лестницы.

2) Ограждающие защитные средства служат для временного ограждения токоведущих частей, которые находятся под напряжением (изолированные накладки, щиты, барьеры, переносные заземляющие устройства).

3) Предохраняющие защитные средства служат для защиты персонала от факторов, которые сопутствуют работе установки (от электрической дуги, от падения с высоты – предохраняющие пояса).
