Випробування кабельних ліній
Змонтовані кабельні лінії перед включенням зазнають електричні випробування. Визначають цілісність жил, стан ізоляції кабелю і збіг фаз.
Цілісність жил визначають мегомметром на напругу 1000 – 2500 В, який встановлюють на одному з кінців кабельної лінії. Жили на другому кінці лінії закорочують і заземлюють. Почерговим приєднанням струмоведучих жил до затискача «Л» мегомметра, другий вивід якого «3» заземлений, впевнюються в цілісності жил (стрілка мегомметра при обертанні ручки повинна показувати нульове значення опору). Для кабелів напругою до 1000 В за допомогою мегомметра випробують ізоляцію підвищеною напругою протягом однієї хвилини, для кабелів напругою вище 1 кВ ізоляцію випробують підвищеною напругою постійного струму за допомогою кенотронних апаратів типу АКИ-50 або АИИ-70.
Величина випробувальної напруги для кабелів з паперовою ізоляцією напругою 1–10 кВ прийнята 6 Uном., тривалість випробування кожної жили 10 хвилин. Величина випробу- вальної напруги для кабелів з пластмасовою ізоляцією в пластмасовій оболонці напругою 3 кВ складає 15 кВ, а тривалість випробування 10 хв. Кабелі з гумовою ізоляцією випро –бують подвійною номінальною напругою протягом 5 хвилин.
Вважають, що кабель витримав випробування , якщо не відбулося пробою, поштовхів струму витоку або його зростання після того, як він досягнув сталого значення. При проведенні випробування струм витоку повинен зменшуватися. Якщо не відбувається зменшення значення струму витоку, а також при його збільшенні або нестабільності випробування виконувати до виявлення дефекту, але не більше 15 хвилин.
Схема випробування показана на рис.1.6.1.

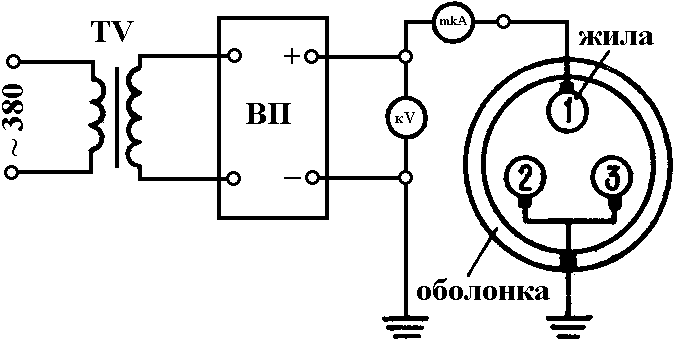

Рис.1.6.1. Схема випробування кабелів: TV – підвищувальний трансформатор,
ВП – випрямляючий пристрій.
Кабелі з гумовою ізоляцією на напругу до 1 кВ підвищеною напругою не випробу- ються.
Перед включенням кабелю на паралельну роботу з іншими кабелями і лініями, перевіряють збіг фаз.
Техніка безпеки при монтажі кабелів.
При прокладанні кабелів вручну вага ділянки кабелю, що приходиться на одного
дорослого робітника, не повинна перевищувати для чоловіків 35 кг і для жінок 20 кг.
В місцях розташування підземних комунікацій до земляних робіт можна приступати тільки при наявності письмового дозволу організацій, які відповідають за експлуатацію цих комунікацій.
Поблизу підземних комунікацій земляні роботи ведуть під безпосереднім спостережен- ням виконавця робіт або майстра, а поблизу діючих кабелів,крім того, під спостережен- ням відповідального працівника енергосистеми, що експлуатує дані кабелі.
Користування ударними інструментами (лом, кайло, пневматичний інструмент та ін.), а також землерийними машинами поблизу діючих комунікацій забороняється. Якщо при роботах виявляють непередбачені в плані траси підземні комунікації, то земляні роботи раптово припиняють до вияснення і отримання відповідного дозволу. Кабелі і муфти, що виявлені при виконанні земляних робіт, необхідно захистити щитами і плакатами, які попереджують про наявність напруги і небезпеку для життя.
При спуску барабанів з платформи автомобілю або причепу не допускається присут- ність людей поблизу нахильних лат (перекладок).
При прогріванні кабелів електричним струмом не допускається використання напруги вище 250 В. Силові трансформатори та інші джерела, що використовуються при прогріванні вище 36 В, необхідно заземлювати разом з металевою оболонкою кабелів.
Огляд колодязів, тунелів, колекторів і роботи в них повинні проводитися не менше ніж двома особами. Колодязь або тунель при відкриванні люку повинен бути провентильова- ний. До роботи в колодязях або тунелях можна приступати лише після того, коли буде встановлена відсутність газу спеціальними службами підприємства. При роботі в колодя- зях, тунелях і колекторах допускається використання переносних ламп напругою не вище 12 В.
До монтажу кабельних муфт з використанням епоксидних компаундів і спеціальних лаків допускаються лише електромонтери, які пройшли попередній інструктаж.
Розігрівати кабельну масу і припій, виконувати заливку маси в муфту необхідно в брезентових рукавицях і захисних окулярах.
До випробування електричних кабелів дозволяється приступати лише після перевірки відсутності на ньому напруги.
