i_yзф

Импульс сброса знака

U_yф

Формулярные и знаковые отклоняющие катушки

U_xз

U_yз

А

U_п

Электронная пушка

Код знака

U_п

УЭ

Импульс начала воспроизведения знака

К

Рис 4. Основные узлы и устройства УОИ на ЭЛТ

Работу УОИ на ЭЛТ со знакогенерированием, для случая отображения информации в виде формуляра размером 2x2 рассмотрим с помощью временных диаграмм, приведенных на рис. 5.

Код

адреса (x)

t

Код

адреса (y)

t

Код

знака

t

Импульс начала воспроизведения

знака

t

Импульс

сброса знака

t

Импульс

сброса адреса

t

Импульс

подсвета (U_п)

t

i_xф

t

i_yф

t

Рис 5 Временные диаграммы работы УОИ на ЭЛТ со знакогенерированием

Код адреса, поступающий на адресное устройство, запоминается в нем на время воспроизведения формуляра и управляет отклонением луча в место воспроизведения формуляра. После отклонения луч ждет начала отображения первого знака формуляра. Код знака дешифрируется в знакогенераторе, который под действием управляющего импульса начала воспроизведения знака вырабатывает последовательность импульсов подсвета Uп и отклоняющее напряжения Ux3 и Uy3. Управляющий импульс сброса знака переводит знакогенератор в исходное состояние, обеспечивающее прием и дешифрацию очередного кода знака, а также управляет работой устройства сдвига знака в формуляре, путем отклонения луча в место воспроизведения очередного знака формуляра (ixф и iyф). Импульс сброса адреса переводит адресное устройство и устройство сдвига знаков в исходное состояние, подготавливая этим самым УОИ к приему и отображению очередного формуляра. На рис.5 на первых трех временных диаграммах показаны интервалы времени, в пределах которых поступают соответствующие коды адреса и знака на вход УОИ.

Основным узлом индикаторного устройства на ЭЛТ со знакогенерированием, определяющим параметры и принцип построения всего устройства является знакогенератор. Обобщённая структурная схема знакогенератора приведена на рис.6.

U_xз

Устройство формирования отклоняющих напряжений

U_yз

U_п

Устройство формирования импульса подсвета

Импульс сброса знака

Импульс начала

воспроизведения знака

Рис. 6 Обобщённая структурная схема знакогенератора

Код знака, после промежуточного хранения на входном регистре RG на время его отображения, поступает на вход дешифратора DC, который преобразовывает его в соответствующие управляющие сигналы. Последние поступают на вход устройства формирования отклоняющих напряжений знака Uxз и Uуз, с помощью которых задаётся закон перемещения электронного луча при формировании соответствующего знака, а также на вход устройства формирования импульсов подсвета Uп. С помощью импульсов подсвета задаётся закон яркостной модуляции электронного луча при отображении знака. Управление знакогенератором осуществляется импульсами сброса знака и импульсами начала воспроизведения знака, соответственно, устанавливающие знакогенератор в исходное состояние и задающие момент времени выработки требуемых напряжений Uхз, Uуз и Uп.

Известные методы знакогенерирования по способам отклонения электронного луча в ЭЛТ и формирования изображения на экране делятся на две основные подгруппы. К первой относятся устройства, в которых используется растровый метод, а ко второй – устройства, использующие функциональный метод (рис.7).

Методы

знакогенерирования

Растровый

Функциональный

Малоформатный

растр

Полноформатный

растр

Рис. 7 Классификация методов знакогенерирования

Растровый метод формирования знаков характеризуется тем, что электронный луч движется независимо от формы изображаемого знака по одной и той же траектории. Требуемая форма знака воспроизводится за счёт подачи импульсов подсвета в определённые моменты времени. Таким образом, устройство формирования отклоняющих напряжений знакогенератора (рис.6), реализующее растровый метод, должно вырабатывать отклоняющие напряжения Uхз и Uуз одной и той же формы для всего алфавита отображаемых знаков и поэтому оно не содержит элементы памяти.

Устройство формирования импульсов подсвета вырабатывает различные последовательности импульсов Uп для каждого знака в отдельности и поэтому оно должно содержать память.

Некоторой разновидностью точечного малоформатного растра является штриховой. В этом случае электронный луч перемещается непрерывно в соответствии с линейно изменяющимся напряжением Uхз и ступенчато изменяющимся напряжением Uуз. Отпирание и запирание луча производится импульсами подсвета такой же последовательности, как и при точечном растре. На рис.9 приведена форма цифры три, воспроизводимая с помощью штрихового растра.

а) б)

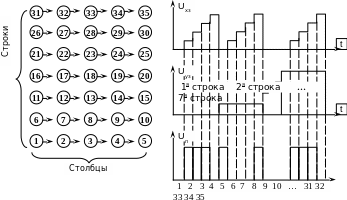

Рис. 8 Растровый метод формирования знака

а) матрица формирования растра по строкам столбцам

б) временные диаграммы формирования штрихового растра

Р ис. 9 Цифра «3», воспроизводимая штриховым растром
