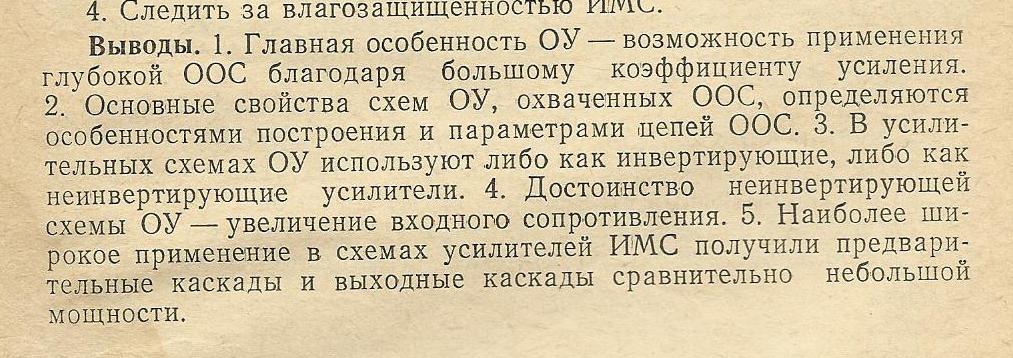

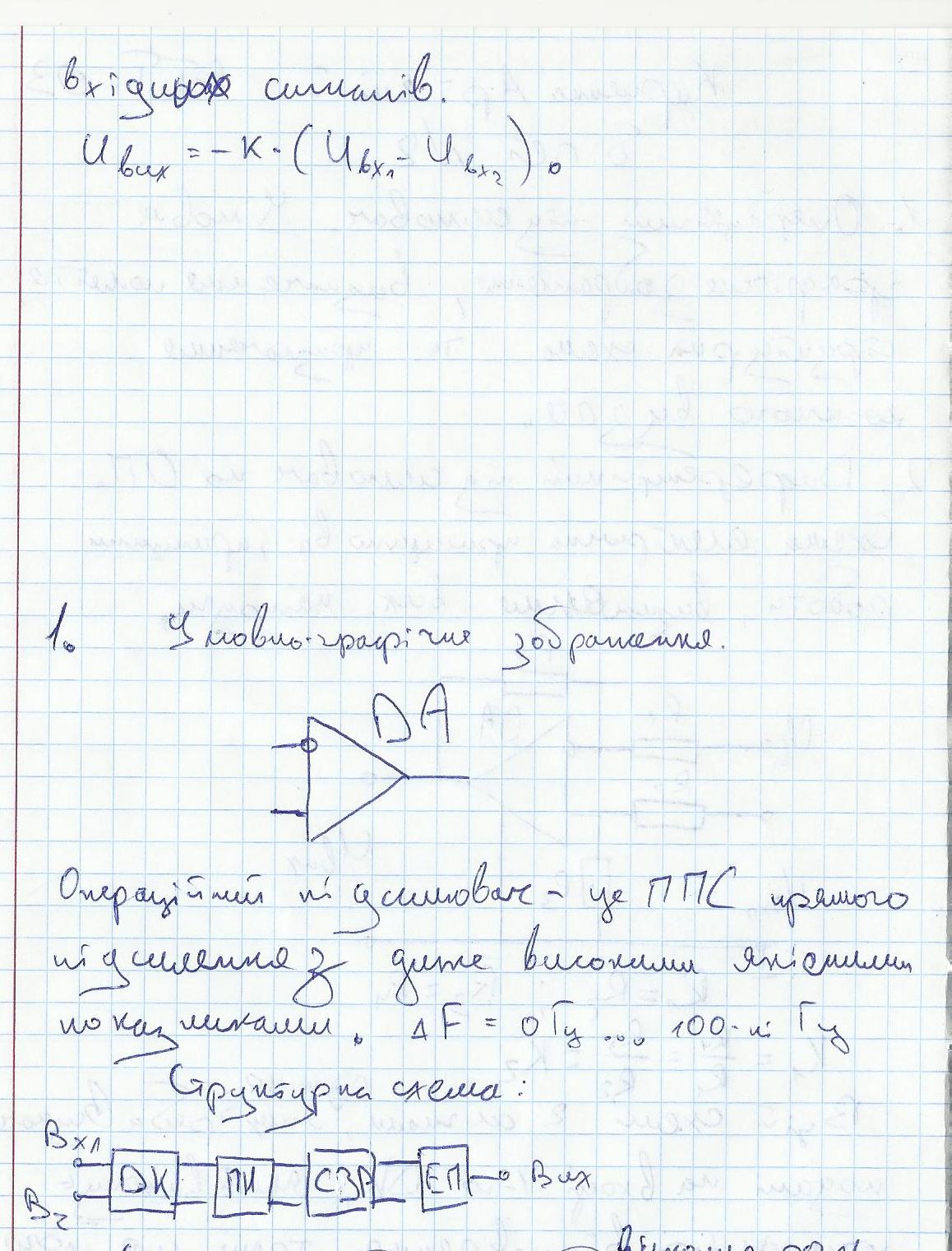

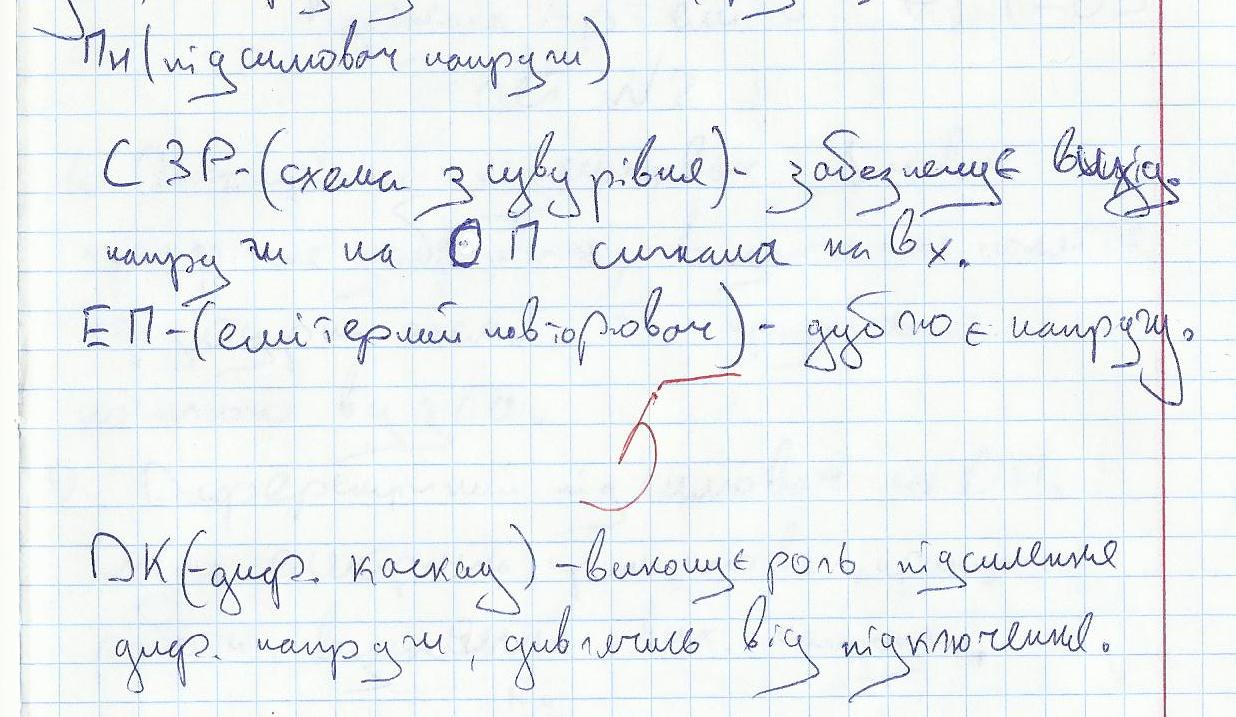

43. Операційний підсилювач. Структурна схема. Призначення вузлів.

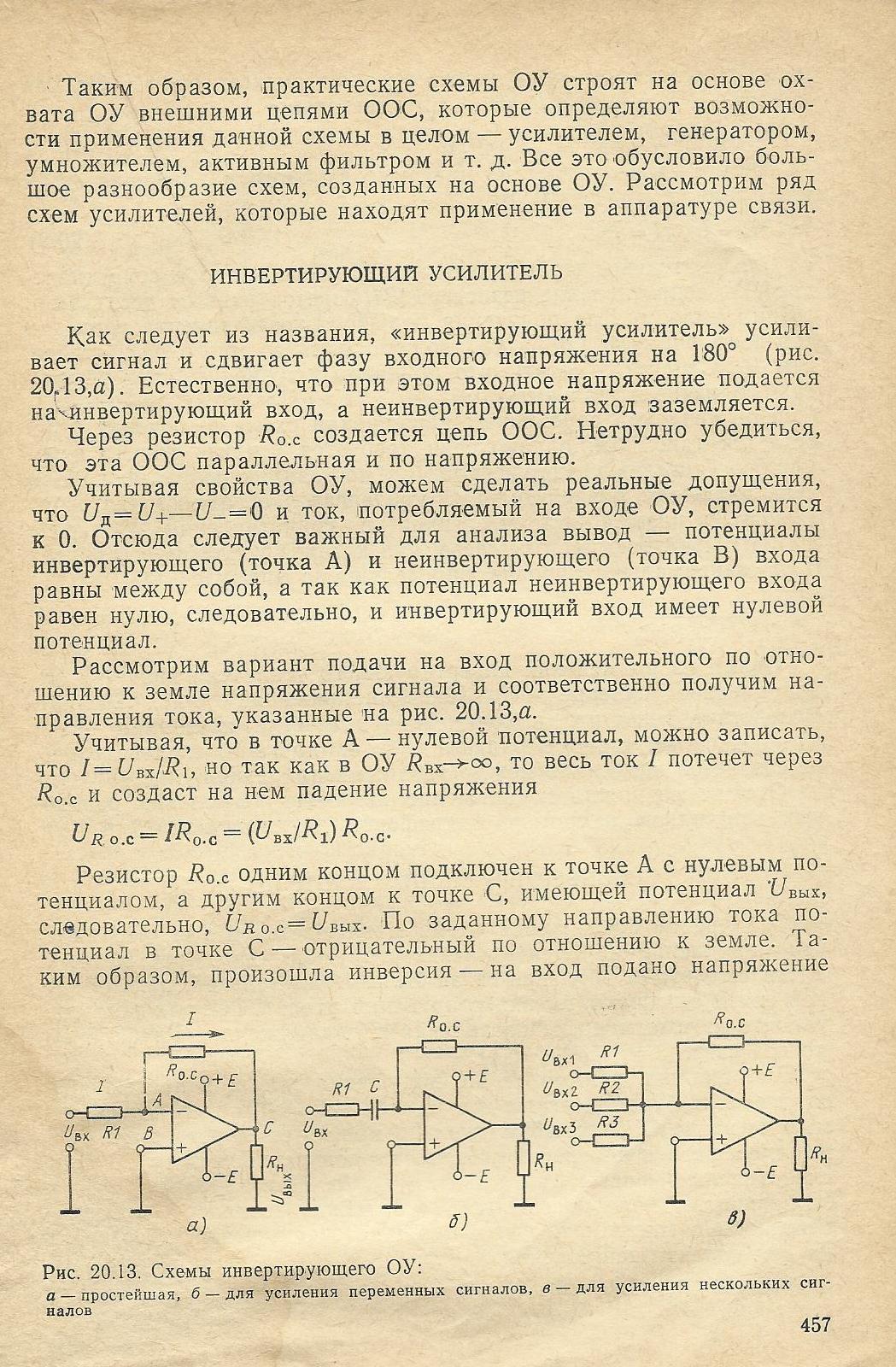

44. Застосування оп у схемах пристроях звязку. Схеми ел. Принципові пристроїв. Особливості роботи схем.

45. Схема автоколивального генератора з трансформаторним зв*язком

46. Схеми трьохточкових аг умови самозбудження.

В них ЭП подсоединяется к ПКК в 3 точках. Трехточечные АГ чаще всего используються в технике связи. Они просты в исполнении и позволяют обеспечить высокую стабильность частоты генерации. В простейшем случае АГ содержит параллельный колебательный контур.

Вывод:

-реактивность между ВЭ и УЭ должна быть противоположной по знаку двум другим реактивностям.

- каких реактивностей больше – такое и название. Если условия баланса фаз и амплитуд будут выполнятся, то будет процесс самовозбуждения.

Баланс фаз в АГ- взаимная компенсация фазовых сдвигов в прямом и обратном направлении.

Условие Баланса фаз:

Условие баланса амплитуд: Ки * Кос =1

47. Схеми rс автогенераторів. Умови самозбудження. Вихідні параметри.

Основным достоинством RC автогенераторов является возможность генерирования стабильных низкочастотных колебаний (до 20 кГц). Недостатком таких генераторов является не экономичность по сравнению с LC автогенераторами, т. к. RC автогенераторы работают в мягком режиме самовозбуждения.

Рисунок 16 - Принципиальная электрическая схема RC фильтра и векторная диаграмма поясняющая процессы происходящие в нем.

Рассмотрим процессы, происходящие в RC фильтре представленном на рисунке 16, а. Для наглядности, пояснение будем пояснять с помощью векторной диаграммы (рисунок 16, б). При подаче на вход напряжения Uвх в цепи протекает ток i. Этот ток создает падение напряжение на конденсаторе U_С и резисторе U_R. Напряжение U_R одновременно является выходным напряжением Uвых. Напряжение Uвых совпадает по фазе с током i, а напряжение U_C сдвинуто относительно Uвых на 90°. Напряжение на входе цепи равно геометрической сумме векторов Uвых и U_С и соответствует вектору Uвх. Вектора Uвх и Uвых сдвинуты по фазе относительно друг друга на угол j.

В этом генераторе усилительный каскад собран на транзисторе VT1. Нагрузкой усилителя является резистор R3. Трехзвенная фазосдвигающая цепь состоит из элементов C4 C5 C6 и R4 R5 R6. Для согласования низкого входного сопротивления транзистора VT1 с сопротивлением фазосдвигающей цепи используется согласующий каскад ? эмиттерный повторитель. Данный каскад собран на транзисторе VT2 включенный по схеме с общим коллектором. При отсутствии этого каскада низкое входное сопротивление VT1 будет шунтировать цепь обратной связи и значительно    уменьшать    коэффициент   обратной    связи,   а   это

Рисунок 19 - Принципиальная электрическая схема RC автогенератора с согласующим каскадом и фазосдвигающей цепью

приведет к несоблюдению условия баланса амплитуд. Нагрузкой эмиттерного повторителя служит резистор R9. Напряжение смещение на транзисторы подаются делителями напряжения R1 R2 и R7 R8. Элементы С1 R10 являются фильтром питания. С2 С3 С7 являются разделительными конденсаторами.
