Амплітудна характеристика підсилювача та його динамічний діапазон.

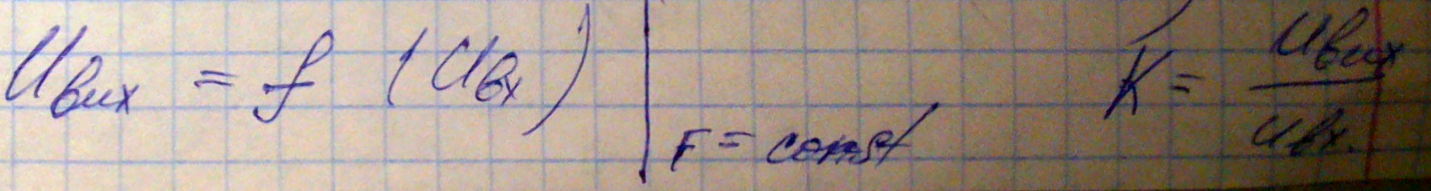

Це графік залежності амплітуди вих. напруги від вх. напруги на постійній частоті 1кГц.
Основні поняття про зворотній зв’язок у підсилювачах.
Зворотній зв’язок – це зв'язок при якому частина вихідної енергії підсилювача з виходу підсилювача подається на його вхід.
Зворотні звязки поділяють на :
1)Паразитні – внутрішні, зовнішні;
Вони можуть бути частотно залежні, частотно незалежні.
2)Корисні – загальні, місцеві;
Можуть бути однопетльові, та багатопетльові.
В залежності від співвідношення фаз діючої напруги сигналу і напруги звор. зв’язку м.б. Uc , Uзз
Способи подачы напруги зз м.б. послыдовн. Або паралельними.
Спосіб зняття напруги зз м.б. за напругою або за струмом.
Розрізняють 4 основні схеми:

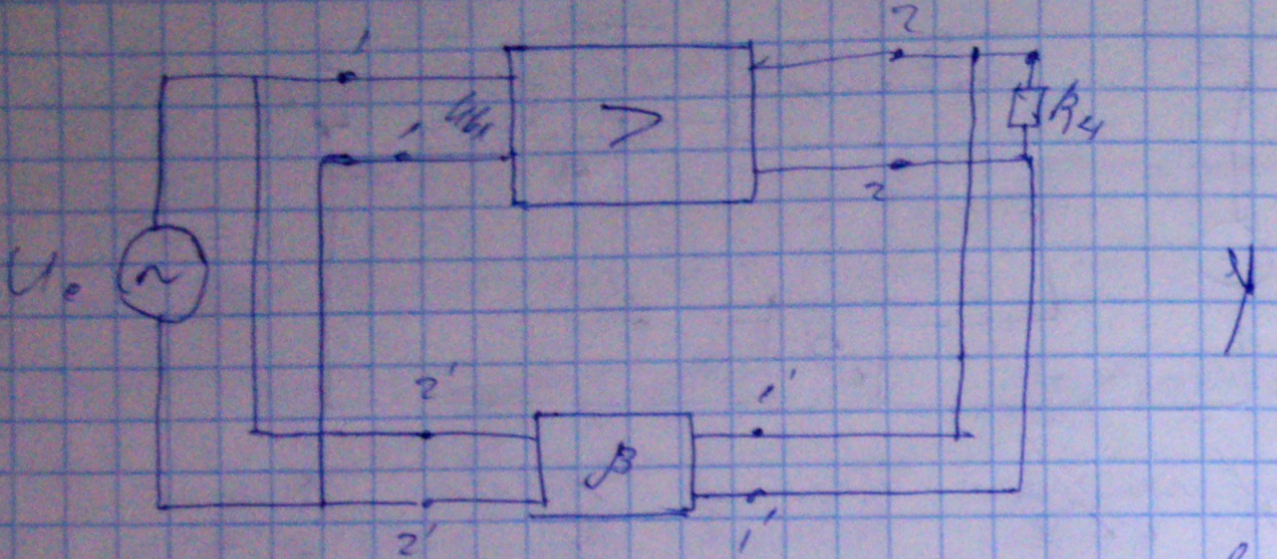

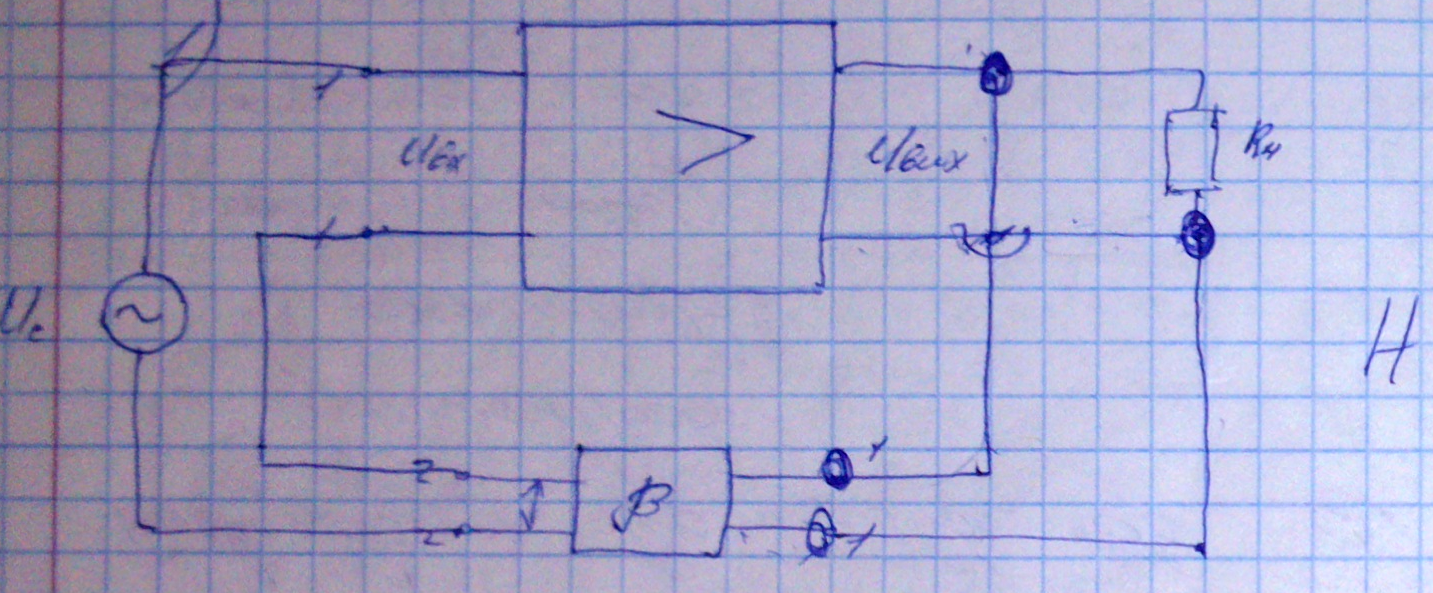

Структурна схема підсилювача з послід. ЗЗ за напругою.
Якщо в такій схемі умовно закоротити навантаження, то ЗЗ зникне.

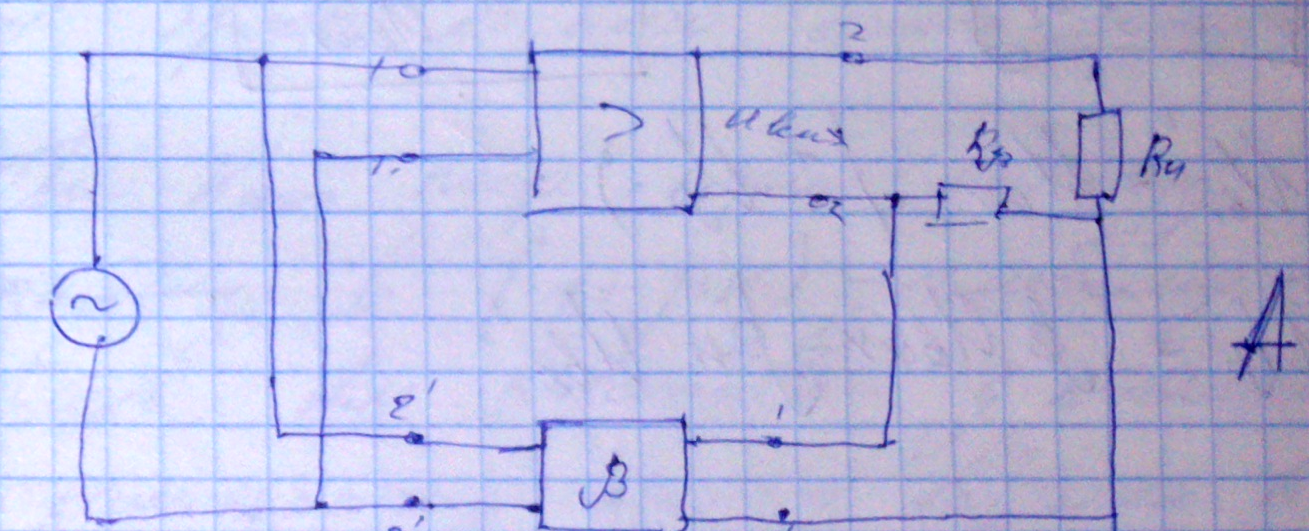

2)Структурна
схема підсилювача послід за струмом.
3)Структурна
схема підсилювача паралельна за струмом.
4)Структурна
схема паралельна за напругою.
Вплив негативного зворотнього зв’язку на показники підсилювача.

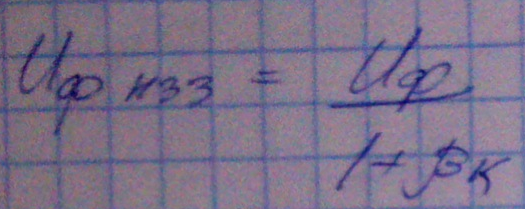

При Кнзз коеф. Підсил. Каскаду зменьшується в (1+ВК) – глибину зз разів. Але втративши у кількісній характеристиці каскаду введення НЗЗ дає випрямлення у якісних показниках, бо напруга шуму, фону, додатково формує склад. Зменшення у стільки ж разів.
Схема резисторного каскаду на БПТ. Призначення елементів.

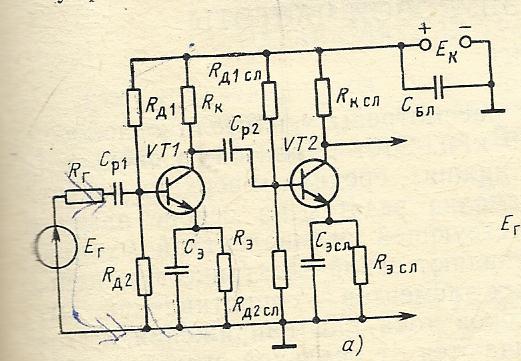

Прнципиальная схема резисторного каскада на БПТ.
Основным каскадом усиления в предворительных усилетилях явл. резисторный каскад, так как у него мин. Число реактивных ел. и может обеспечить большой коеф. усиления.
Rк – определяет нагрузку каскада по постоянному току. Через него напр. Ист. Ек поступает на коллектор. Rд1, Rд2, Rэ обеспечивают заданное напряжение смещения на эмиттерном переходеи температурною стабилизацию токов транзистора. Ср1, Ср2 – разделительные конденсаторы: Ср1 отделяет ист. сигн. От попадания на него постоянного напр., Ср2 защищает вх. транзистора VT2 от пост. напр.

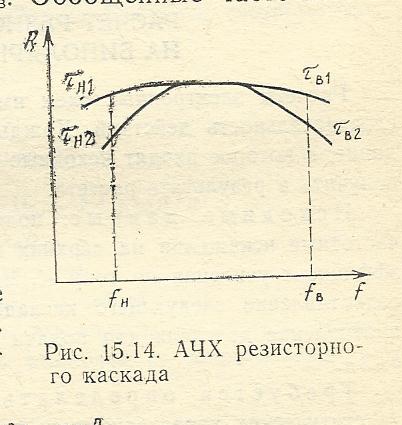

Еквівалентна схема резисторного каскаду на бпт. Вплив с, с0 на ачх підсилювача.
Схема резисторного каскаду на ПТ. Призначення елементів схеми, їх вплив на АЧХ.
В качестве усилительного использ. ПТ с управляющим PN переходом. Rс – сопротивление нагрузки попостоянному токув цепи стока, цепь RиCи служит для подачи постоянного авто смещения на вход ПТ. Ср1, Ср2 – разделительные конденсаторы, : Ср1 отделяет ист. сигн. от попадания на него постоянного напр., Ср2 защищает вх. транзистора от пост. напр. R3 – сопротивление в цепи затвора. Через него напр. смещения попадает на затвор.
