Предисловие

Данные указания разработаны с целью оказать методическую помощь студентам КГТУ направлений подготовки 151900 «Конструкторско-технологическое обеспечение машиностроительных производств» и 220700 «Автоматизация технологических процессов и производств» при выполнении лабораторной расчётно-графической работы «Резьбовые соединения» в системе КОМПАС-3D LT V12 с использованием электронной прикладной конструкторской библиотеки.

Представленный материал не претендует на исчерпывающую полноту. Подробное описание приёмов работы в полной версии КОМПАС-3D содержится в справочниках [4].

1. Назначение прикладных библиотек компас-3d, порядок использования конструкторской библиотеки

Для упрощения и ускорения разработки чертежей и сборок, содержащих типовые, стандартизованные детали и конструктивные элементы (резьбовые и другие крепёжные изделия, пружины, подшипники, резьбовые отверстия, канавки и т.п.), очень удобно применять готовые параметрические библиотеки. Библиотека – это приложение, созданное для расширения стандартных возможностей КОМПАС-3D и работающее в его среде. Типичным примером такого приложения является конструкторская прикладная библиотека в КОМПАС-3D LT V12, содержащая стандартные крепёжные резьбовые изделия и машиностроительные элементы в двухмерном (2D) изображении.

Прежде чем функции какой либо прикладной библиотеки можно будет использовать при работе, надо подключить эту библиотеку к системе. При необходимости имеется возможность библиотеку отключить.

Упражнение 1

Выполните следующие действия.

1. Из падающего меню Сервис откройте диалоговое окно Добавить библиотеку.

Падающее меню Сервис  Подключить библиотеку.

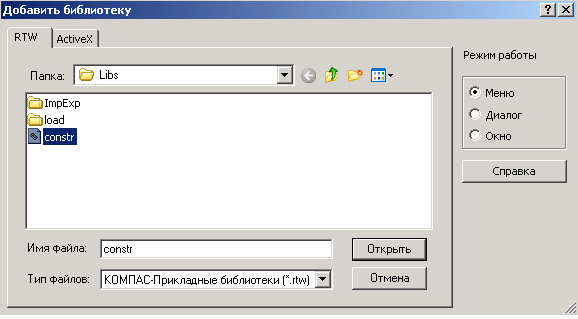

2. В открывшемся диалоговом окне Добавить библиотеку, показанном на рис. 1, в содержимом папки Libs выделите constr (тип файлов

КОМПАС – Прикладные библиотеки (^×. rtw). Установите режим работы Меню. Нажмите ОТКРЫТЬ.

Рис. 1

В падающем меню Библиотеки, показанном на рис. 2, структура библиотеки отображается в виде стандартного иерархического меню, например: Конструкторская библиотека  Гайки  Гайка ГОСТ 5915­70.

Рис. 2

Упражнение 2

Выполните следующие действия.

1. Наметьте на поле чертежа место вставки изображения гайки. В данном примере это будет точка пересечения двух линий (глобальные привязки Пересечение и Выравнивание должны быть включены).

2. Из падающего меню Библиотеки откройте диалоговое окно Гайка ГОСТ 5915-70. В диалоговом окне Гайка ГОСТ 5915-70, показанном на рис. 3, внесите необходимые параметры гайки. В данном случае это будут диаметр резьбы, шаг, тип изображения (вид главный, вид сбоку, вид сверху, вид/разрез). В нижней части окна появятся все геометрические размеры гайки, такие как: P (шаг резьбы), S (размер под ключ), h (высота гайки),

D (диаметр описанной окружности), m (масса в граммах).

Рис. 3

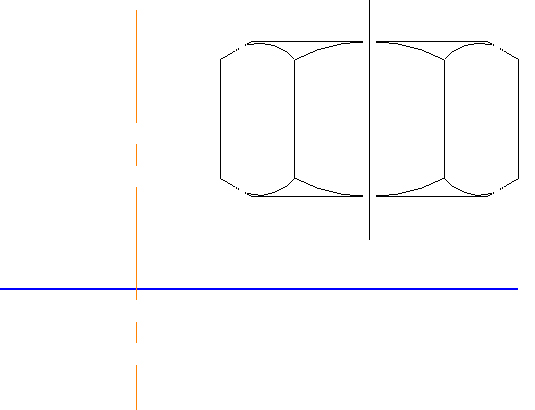

3. Для подтверждения правильности выбора параметров нажмите ОК, и изображение гайки в виде фантома (изображения, очерченного тонкими линиями) появится на графическом поле чертежа (рис. 4).

Рис. 4

4. Переместите изображение так, чтобы точка вставки, изображённая

знаком «», совпала с местом пересекающихся линий (рис. 5).

Рис. 5

5. Выполните щелчок левой кнопкой мыши (ЛК) и далее ориентируйте изображение, вращая его вокруг точки вставки. Следующим щелчком ЛК установите окончательное положение изображения (рис. 6).

Рис. 6

6. Завершите работу клавишей STOP на панели специального управления.
