7. Маневрирование методом «Два шага»

Обстановка.

Т

ИКн

Vн

А

B

C

П/КУ

Д

П/КУ

Д

П/КУ

Д

10.00

40

16,0

40

6,5

130

2,0

220

2,5

10.06

40

16,0

40

5,5

130

2,0

235

2,5

10.12

40

8,0

40

4,5

130

2,0

250

2,6

К=40

V=8,0

К=40

V=16,0

К=19

V=17,6

0'

А

Vн

6'

Vo"

38'

Vн'

Vн"

F

38'

12'

,24'

ЛОДА

38'-55'

24'

Ткр

55'

24'

ЛОДВ

12'

0'

6',12'

ЛОДС

6'

Vц

Vo",

Vo

Vн

В

V o'

Vн

Vo" С

'

Vн"

Vц

0'

F Vн

Vн'

Vн'

F

Vн"

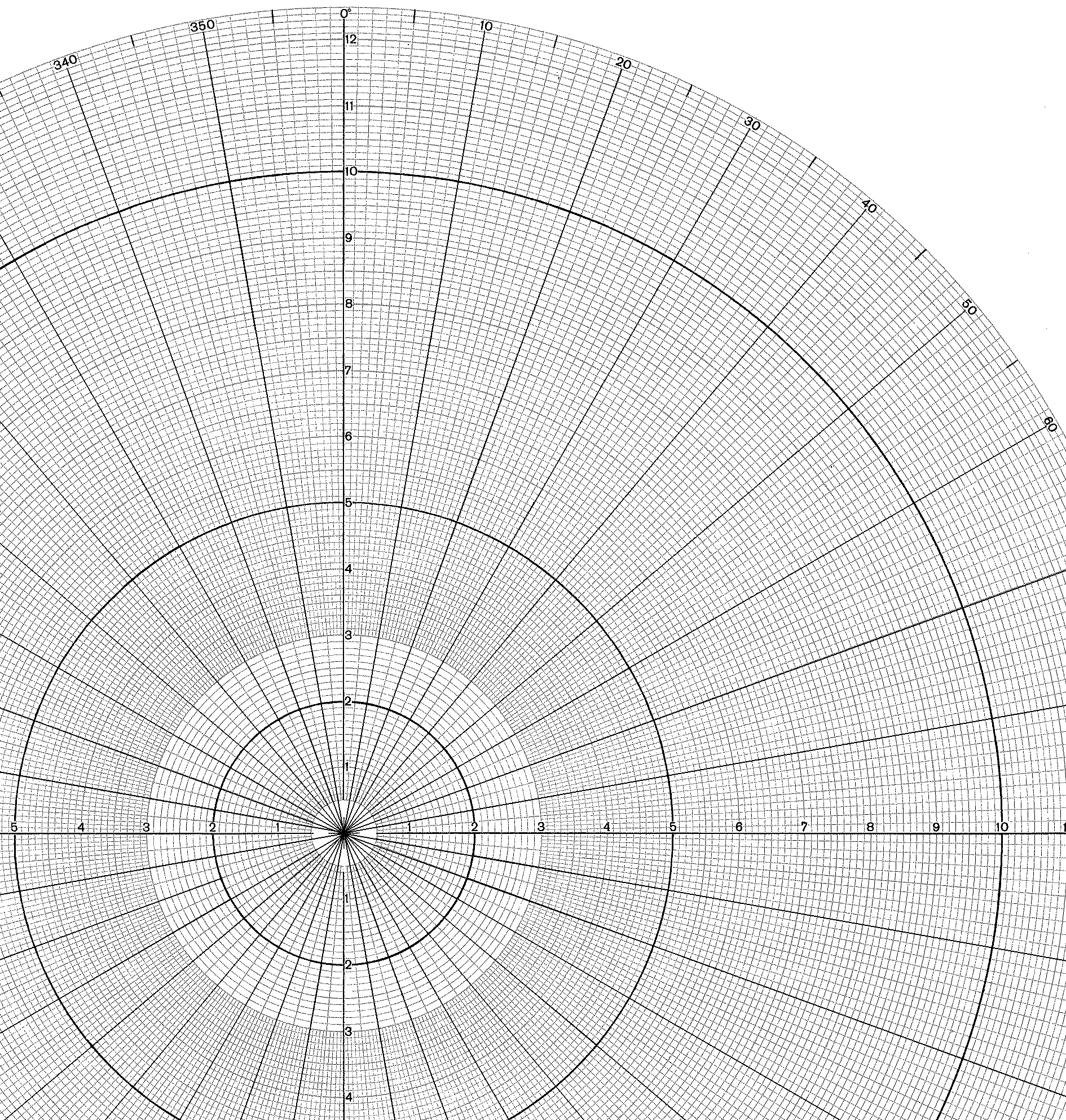

Рисунок 21 – Маневрирование методом "В два шага"

Анализируем расположение идущих в данном районе судов и их параметры движения (см.рис.21).

Судно "А" следует прямо по курсу, тем же курсом, что и судно-наблюдатель, но имеет скорость хода 8 узлов. То есть судно-наблюдатель догоняет судно "А" со скоростью 10 узлов. На 33 минуте судно окажется в окружности (зоне) радиусом D_зад = 2,0 мили. Поэтому судну-наблюдателю необходимо применить манёвр - уступить судну "А" дорогу, то есть обойти его.

Отворот вправо невозможен, т.к. справа на траверзе в дистанции 2,0 мили следует судно "В" (сателлит), имеющее курс и скорость такие же, как и судна-наблюдателя. Согласно МППСС-72, правило 19, запрещается выполнять изменение курса в сторону идущего на траверзе судна в непосредственной близости, учитывая массу судна-наблюдателя, его инерционные характеристики (диаметр циркуляции, силу инерции).

Судно "А". На ЛОДе судна "А" ставим упреждающую точку (12-ю минуту). Снижаем нашу скорость до 0,5V_н, т.е. до 8,0 узлов. С 12 минуты судно-наблюдатель следует со скоростью 8 узлов, т.е. судно "А" становится сателлитом судна-наблюдателя, по носу, (1-й шаг).

Судно "В" (сателлит) с 12-й минуты начинает обгонять судно-наблюдатель со скоростью 10 узлов. Производим для него построение: в 0' минуту судна "В" направляем вектор V_н (судна-наблюдателя) = 40° - 1,8 мили (в масштабе планшета). Определяем точку "F", в начале 6-тиминутного вектора V_н. Затем из точки "F" откладываем вектор V_н' = 40° - 8 кбт, получаем вектор V_о' судна "В" (40° - 1 миля, из конца вектора V_н' в конец вектора Vц), который появился у судна "В" после того, как судно-наблюдатель с 12-й минуты стало следовать V_н', равным V_ц судна "А". Продолжая прокладывать направление вектора V_о' получаем ОЛОД судна "В". Судно "В" начинает обгонять судно-наблюдатель со скоростью 10 узлов.

Судно "С" следует на кормовых курсовых углах за судном-наблюдателем. Проводим построение: вектор V_н направляем в отметку 0' и получаем точку "F". Соединяем отметки 0' и 6', получаем V_о (вектор относительного перемещения судна "С"). Соединяем точку "F" с концом вектора V_о судна "С" и получаем V_ц судна "С". Перемещаем параллельную линейку параллельно вектору V_ц в центр планшета и на оцифрованном круге дальности считываем курс судна "С", раствором циркуля-измерителя измеряем длину вектора V_ц, по делениям на планшете, полученное расстояние умножаем на 10, получаем скорость судна "С".

Продолжая линию вектора V_о получим ЛОД судна "С". На ЛОДе откладываем упреждающую точку 12'. Из точки "F" откладываем циркулем вектор V_н' и соединяем концы векторов V_н' и V_ц, получаем вектор V_о', направление этого вектора переносим параллельной линейкой в упреждающую точку 12' и из неё проводим ОЛОД судна "С".

При дальнейшем движении:

Судно "А" будет находиться на 12', 18' и 24' в той же точке относительно судна-наблюдателя, т.к. является его сателлитом.

Судно "В" будет перемещаться по своему ОЛОДу, обгоняя судно-наблюдатель с V_о = 10 узлов.

Судно "С" также будет перемещаться по своему ОЛОДу, обгоняя судно-наблюдатель и не мешая его движению.

На 24-й минуте судно "В" уйдет вперед и позволит судну наблюдателю отвернуть вправо.

На 24-й минуте судно-наблюдатель ложится на курс 70° (отворот вправо на 30) и даёт ход 18 узлов (2-й шаг).

Судно "А". Из точки "F" откладываем V_н" (70° - 1,8 мили). Соединяем конец вектора V_н" с концом вектора V_ц и получаем вектор V_о". Параллельной линейкой переносим направление вектора V_о" в точку 12'-24' и, проводим изменившийся ОЛОД" судна "А".

Судно "В". На 24-й минуте из точки "F" прокладываем вектор V_н" (ИК = 70° - 1,8 мили), соединяем конец вектора V_н" с концом вектора V_ц, получаем вектор V_о" с направлением от V_н" к V_о. Параллельной линейкой перемещаем направление вектора V_о" судна "В" в точку 24-й минуты на ОЛОДе' судна "В" и проводим ОЛОД" из точки 24-й минуты.

Судно "С". Из точки "F" прокладываем вектор V_Н" (ИК = 40° - 1,8 мили). Соединяем концы векторов V_н" и V_ц, получаем V_о". Параллельной линейкой переносим направление вектора V_о" в 24-ю минуту ОЛОДа судна "С" и получаем новое направления ОЛОДа этого судна.

38-я минута. Судно наблюдатель ложится на первоначальный курс 70 с прежней скоростью 18 узлов.

Судно "А". Из точки 38' параллельной линейкой прокладываем направление первоначального ЛОДа судна "А", которое будет обгоняться судном-наблюдателем в D_зад = 2,0 мили.

Судно "В" следует прежним курсом и находится в точке 38' на ОЛОД". Остается судном-сателлитом.

Судно "С". На ОЛОДе" откладываем 38' и проводим первоначальный ЛОД.

Манёвр расхождения методом «Два шага» закончен. Рядом идущие суда А, В, С находятся за пределами Д_зад = 2,0 мили.
