Электромеханические реле времени общие сведения
В схемах защиты и автоматики часто требуется выдержка времени между срабатыванием двух или нескольких аппаратов. При автоматизации технологических процессов также может возникнуть необходимость в определенной временной последовательности операций. Для создания выдержки времени служат электрические аппараты, называемые реле времени.
Общими требованиями для реле времени являются:
а) стабильность выдержки времени при колебаниях напряжения, частоты питания, температуры окружающей среды и воздействии других факторов;
б) малые потребляемая мощность, масса и габариты. Возврат реле в исходное положение происходит, как правило, при его обесточивании. Поэтому коэффициент возврата может быть очень низким.
В
зависимости от назначения к реле времени
предъявляются различные специфические
требования. Для схем автоматического
управления электроприводом при большой
частоте включений требуются реле с
высокой механической износостойкостью
— до
срабатываний.
Требуемые выдержки времени находятся
в пределах 0,25—10 с. К этим реле не
предъявляются требования относительно
высокой стабильности выдержки времени.
Разброс времени срабатывания может
достигать 10 %. Реле должны работать в
производственных условиях при наличии
интенсивных механических воздействий.
Реле
для защиты энергосистем должны иметь
большую точность выдержки времени. Эти
реле работают относительно редко,
поэтому к ним не предъявляются особые
требования по износостойкости.
Износостойкость реле времени защиты
порядка
срабатываний. Выдержки времени таких
реле составляют 0,1—20 с.
Для автоматизации технологических процессов необходимы реле с большой выдержкой времени — от нескольких минут до нескольких часов. В этом случае, как правило, используются моторные реле времени. В настоящее время созданы также полупроводниковые реле с таким же большим диапазоном выдержки времени.
Реле времени с электромагнитным замедлением
а) Устройство реле и влияние различных факторов на его
Работу.

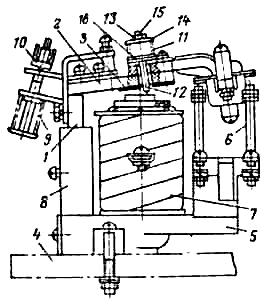

Принцип электромагнитного замедления рассмотрен выше. Конструкция реле с таким замедлением типа РЭВ-800 (рис.14.11) содержит П-образный магнитопровод 1 и якорь 2 с немагнитной прокладкой 3. Магнитопровод укрепляется на плите 4 с помощью литого алюминиевого цоколя 5, на котором устанавливается контактная система 6.
На магнитопроводе установлена намагничивающая обмотка 7 и короткозамкнутая обмотка в виде овальной гильзы 8. Усилие возвратной пружины 9 изменяется с помощью регулировочной гайки 10 которая фиксируется шплинтом.
Для получения большой выдержки времени при отпускании необходима высокая магнитная проводимость рабочего и паразитного зазоров в замкнутом состоянии магнитной системы .С этой целью все соприкасающиеся детали магнитопровода и якоря тщательно шлифуются. Литой алюминиевый цоколь создает дополнительный коротко-замкнутый виток, увеличивающий выдержку времени.
У
реальных магнитных материалов после
отключения намагничивающей обмотки
поток спадает до
,
который определяется свойствами
материала магнитопровода, геометрическими
размерами магнитной цепи и магнитной
проводимостью рабочего зазора .
Рис.14.11. Реле времени.
Чем
меньше коэрцитивная сила магнитного
материала при заданных размерах магнитной
цепи и магнитной проводимости рабочего
зазора, тем ниже остаточная индукция,
а следовательно, и остаточный поток.
При этом возрастает наибольшая
выдержка времени, которая может быть
получена от реле. Применение стали с
низким значением
позволяет увеличить выдержку времени.
Выдержка времени при отпускании для насыщенной магнитной системы с короткозамкнутым витком или обмоткой может быть найдена с помощью формулы
,
где
w
— число
витков короткозамкнутой обмотки; R
— ее
сопротивление; i
— ток в
короткозамкнутой обмотке;
— значение магнитного потока, при
котором происходит
отпускание якоря; Ф0
— установившееся значение магнитного
потока в магнитопроводе при включенной
намагничивающей
обмотке;
—МДС
первичной обмотки. Можно показать, что
для получения большой выдержки времени
материал магнитопровода должен иметь
высокую магнитную проницаемость на
ненасыщенном участке кривой
намагничивания.
