1. Р-n- переход: образование, свойства, включение, пробой, ВАХ
1) Образованиеэлектронно-дырочногоперехода.Ввиду неравномерной концентрации на границе раздела p и n полупроводника возникает диффузионный ток, за счёт которого электроны из n-области переходят в p-область, а на их месте остаются некомпенсированные заряды положительных ионов донорной примеси. Электроны, приходящие в p-область, рекомбинируют с дырками, и возникают некомпенсированные заряды отрицательных ионов акцепторной примеси. Ширина p-n перехода – десятые доли микрона. На границе раздела возникает внутреннее электрическое поле p-n перехода, которое будет тормозящим для основных носителей заряда и будет их отбрасывать от границы раздела.
2) Прямое и обратноевключение p-n перехода.
Приложим внешнее напряжение плюсом к p-области. Внешнее электрическое поле направлено навстречу внутреннему полю p-n перехода, что приводит к уменьшению потенциального
барьера. Основные носители зарядов легко смогут преодолеть потенциальный барьер, и поэтому через p-n переход будет протекать сравнительно большой ток, вызванный основными носителями заряда.
3) Свойства p-n перехода.
К основным свойствам p-n перехода относятся:
1, свойство односторонней проводимости;
2, температурные свойства p-n перехода;
3, частотные свойства p-n перехода;
4, пробой p-n перехода.
Свойство односторонней проводимости p-n перехода нетрудно рассмотреть на вольтамперной
характеристике. Вольтамперной характеристикой (ВАХ) называется графически выраженная
зависимость величины протекающего через p-n переход тока от величины приложенного
напряжения. I=f(U).При увеличении прямого напряжения прямой ток изменяется по экспоненциальному закону. Так как величина обратного тока во много раз меньше, чем прямого, то обратным током можно пренебречь и считать, что p-n переход проводит ток только в одну сторону.
Температурное свойство p-n перехода показывает, как изменяется работа p-n перехода при изменении температуры. На p-n переход в значительной степени влияет нагрев, в очень малой
степени – охлаждение. При увеличении температуры увеличивается термогенерация носителей заряда, что приводит к увеличению как прямого, так и обратного тока. Частотные свойства p-n перехода показывают, как работает p-n переход при подаче на негопеременного напряжения высокой частоты. Частотные свойства p-n перехода определяютсядвумя видами ёмкости перехода.Первый вид ёмкости – это ёмкость, обусловленная неподвижными зарядами ионов донорнойи акцепторной примеси. Она называется зарядной, или барьерной ёмкостью.Второй тип ёмкости – это диффузионная ёмкость, обусловленная диффузией подвижных носителей заряда через p-n переход при прямом включении.Явление сильного увеличения обратного тока при определённом обратном напряжении называется электрическим пробоем p-n перехода.
2. Биполярные транзисторы: устройство, принцип действия, схемы включения.
Биполярный транзистор — трёхэлектродный полупроводниковый прибор, один из типов транзистора. Электроды подключены к трём последовательно расположенным слоям полупроводника с чередующимся типом примесной проводимости. По этому способу чередования различают npn и pnp транзисторы (n (negative) — электронный тип примесной проводимости, p (positive) — дырочный). В биполярном транзисторе, в отличие от полевого транзистора, используются заряды одновременно двух типов, носителями которых являются электроны и дырки (от слова «би» — «два»)

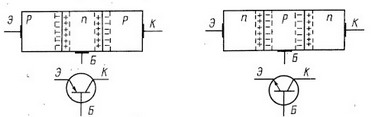

1. Устройство биполярных транзисторов.Основой биполярного транзистора является кристалл полупроводника p-типа или n-типа проводимости, который также как и вывод отнего называется базой.
Диффузией примеси или сплавлением с двух сторон от базы образуются области с противоположным типом проводимости, нежели база.
Область, имеющая бoльшую площадь p-n перехода, и вывод от неё называют коллектором. Область, имеющая меньшую площадь p-n перехода, и вывод от неё называют эмиттером. p-n переход между коллектором и базой называютколлекторным переходом, а между эмиттером и базой – эмиттерным переходом.
Направление стрелки в транзисторе показывает направление протекающего тока. Основнойособенностью устройства биполярных транзисторов является неравномерность концентрацииосновных носителей зарядов в эмиттере, базе и коллекторе. В эмиттере концентрация носителей заряда максимальная. Вколлекторе – несколько меньше, чем в эмиттере. В базе – вомного раз меньше, чем в эмиттере и коллекторе
2. Принципдействиябиполярныхтранзисторов.При работе транзистора в усилительном
режиме эмиттерный переход открыт, а коллекторный – закрыт. Это достигается соответствующим включением источников питания.Так как эмиттерный переход открыт, то через него будет протекать ток эмиттера, вызванный
переходом электронов из эмиттера в базу и переходом дырок из базы в эмиттер. Следователь-
но, ток эмиттера будет иметь две составляющие – электронную и дырочную.Инжекцией зарядов называется переход носителей зарядов из области, где они были основными в область, где они становятся неосновными. В базе электроны рекомбинируют, а их концентрация в базе пополняется от «+» источника Еэ, за счёт чего в цепи базы будет протекатьочень малый ток. Оставшиеся электроны, не успевшие рекомбинировать в базе, под ускоряющим действием поля закрытого коллекторного перехода как неосновные носители будут переходить в коллектор, образуя ток коллектора. Переход носителей зарядов из области, где они
были не основными, в область, где они становятся основными, называется экстракцией зарядов.
