Компьютерная сеть (Computer NetWork) - совокупность компьютеров, соединенных с помощью каналов связи и средств коммутации в единую систему для обмена сообщениями и доступа пользователей к программным, техническим, информационным и организационным ресурсам сети .

По территориальной распространённости выделяют CAN (сеть контроллеров), LAN (локальная сеть), WAN (глобальная сеть), PAN (персональная сеть).

Под локальной компьютерной сетью (Local Area Network, LAN) понимается совокупность компьютеров, объединенных одной средой передачи данных и одной технологией доступа к среде.

Глобальная компьютерная сеть (Wide Area Network, WAN) - это совокупность локальных сетей, разнесенных географически на большие расстояния, способных обмениваться данными.

• Локальная сеть представляет собой набор компьютеров, периферийных устройств (принтеров и т. п.) и коммутационных устройств, соединенных кабелями. В качестве кабеля используются «толстый» коаксиальный кабель, «тонкий» коаксиальный кабель, витая пара, волоконно-оптический кабель. «Толстый» кабель, в основном, используется на участках большой протяженности при требованиях высокой пропускной способности. Волоконно-оптический кабель позволяет создавать протяженные участки без ретрансляторов при недостижимой с помощью других кабелей скорости и надежности. Однако стоимость кабельной сети на его основе высока, и поэтому он не нашел пока широкого распространения в локальных сетях. В основном локальные компьютерные сети создаются на базе «тонкого» кабеля или витой пары.

• Первоначально сети создавались по принципу "тонкого" Ethernet. В основе его — несколько компьютеров с сетевыми адаптерами, соединенные последовательно коаксиальным кабелем, причем все сетевые адаптеры выдают свой сигнал на него одновременно. Недостатки этого принципа выявились позже.

• С ростом размеров сетей параллельная работа многих компьютеров на одну единую шину стала практически невозможной: очень велики стали взаимные влияния друг на друга. Случайные выходы из строя коаксиального кабеля (например, внутренний обрыв жилы) надолго выводили всю сеть из строя. А определить место обрыва или возникновения программной неисправности, "заткнувшей" сеть, становилось практически невозможно.

• Поэтому дальнейшее развитие компьютерных сетей происходит на принципах структурирования. В этом случае каждая сеть складывается из набора взаимосвязанных участков — структур.

• Каждая отдельная структура представляет собой несколько компьютеров с сетевыми адаптерами, каждый из которых соединен отдельным проводом — витой парой — с коммутатором. При необходимости развития к сети просто добавляют новую структуру.

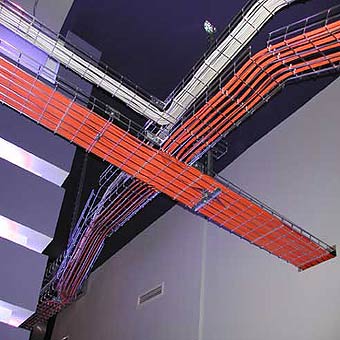

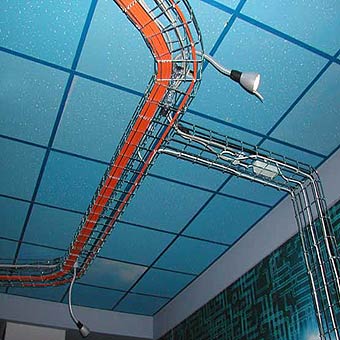

• При построении сети по принципу витой пары можно проложить больше кабелей, чем установлено в настоящий момент компьютеров. Кабель проводится не только на каждое рабочее место, независимо от того, нужен он сегодня его владельцу или нет, но даже и туда, где сегодня рабочего места нет, но возможно появление в будущем. Переезд или подключение нового пользователя в итоге потребует лишь изменения коммутации на одной или нескольких панелях.

• Структурированная система несколько дороже традиционной сети за счет значительной избыточности при проектировании. Но зато она обеспечивает возможность эксплуатации в течение многих лет.

• Для сетей, построенных по этому принципу, появляется необходимость в специальном электронном оборудовании. Одно из таких устройств — хаб — является коммутационным элементом сети. Каждый хаб имеет от 8 до 30 разъемов (портов) для подключения либо компьютера, либо другого хаба. К каждому порту подключается только одно устройство. При подключении компьютера к хабу оказывается, что часть электроники сетевого интерфейса находится в компьютере, а часть — в хабе. Такое подключение позволяет повысить надежность соединения. В обычных ситуациях, помимо усиления сигнала, хаб восстанавливает преамбулу пакета, устраняет шумовые помехи и т. д.

• Хабы являются сердцем системы и во многом определяют ее функциональность и возможности. Даже в самых простых хабах существует индикация состояния портов. Это позволяет немедленно диагностировать проблемы, вызванные плохими контактами в разъемах, повреждением проводов и т. п. Существенным свойством такой структурированной сети является ее высокая помехоустойчивость: при нарушении связи между двумя ее элементами, остальные продолжают сохранять работоспособность. Задача соединения компьютерных сетей различных организаций, зачастую созданных на основе различных стандартов, вызвала появление специального оборудования (мостов, маршрутизаторов, концентраторов и т. п.), осуществляющего такое взаимодействие.

• Локальная сеть

• Подавляющая часть компьютеров западного мира объединена в ту или иную сеть. Опыт эксплуатации сетей показывает, что около 80% всей пересылаемой по сети информации замыкается в рамках одного офиса. Поэтому особое внимание разработчиков стали привлекать так называемые локальные вычислительные сети (LAN). Локальные вычислительные сети отличаются от других сетей тем, что они обычно ограничены умеренной географической областью (одна комната, одно здание, один район).

• Существует два типа компьютерных сетей: одноранговые сети и сети с выделенным сервером. Одноранговые сети не предусматривают выделение специальных компьютеров, организующих работу сети. Каждый пользователь, подключаясь к сети, выделяет в сеть какие-либо ресурсы (дисковое пространство, принтеры) и подключается к ресурсам, предоставленным в сеть другими пользователями. Такие сети просты в установке, налаживании; они существенно дешевле сетей с выделенным сервером. В свою очередь сети с выделенным сервером, несмотря на сложность настройки и относительную дороговизну, позволяют осуществлять централизованное управление.

• Глобальные сети

• Для подключения к удаленным компьютерным сетям используются телефонные линии.

• Процесс передачи данных по телефонным линиям должен происходить в форме электрических колебаний - аналога звукового сигнала, в то время как в компьютере информация хранится в виде кодов. Для того чтобы передать информацию от компьютера через телефонную линию, коды должны быть преобразованы в электрические колебания. Этот процесс носит название модуляции. Для того чтобы адресат смог прочитать на своем компьютере то, что ему отправлено, электрические колебания должны быть обратно превращены в машинные коды - демодуляция. Устройство, которое осуществляет преобразование данных из цифровой формы, в которой они хранятся в компьютере в аналоговую (электрические колебания), в которой они могут быть преданы по телефонной линии, и обратно называется модем (сокращенно от МОдулятор-ДЕМодулятор). Компьютер в этом случае должен иметь специальную телекоммуникационную программу, которая управляет модемом, а также отправляет и получает последовательности сигналов передаваемой информации.

• Международная сеть internet

• Одна из первых версий INTERNET была разработана в семидесятых годах Департаментом Обороны США, чтобы дать возможность исследовательским институтам, работавшим над особо важными для обороны в то время проблемами, обмениваться информацией. К тому же предполагалось, что этот способ связи позволит сохранить обмен информацией между ними в случае такой мировой катастрофы, как ядерная война. В то время сеть носила название ARPAnet - по имени организации финансировавшей эти разработки. Основная операционная система была Unix. В 80-х годах, когда персональные компьютеры начали получать все более широкое распространение в США, появились сети, связавшие между собой исследовательские центры университетов. Соединив сети, университеты получили возможность общаться между собой, подобно оборонным институтам в семидесятых годах. Однако эта новая связь имела дополнительное качество: пользователь университетской сети, находясь дома или в школе, подключаясь к сети, получал также доступ к любому месту, к которому эта сеть была подсоединена. Такая связь получила название "межсеть" (internet), и, таким образом, появилась сеть INTERNET, которую назвали основной сетью, межсетью или сетью сетей.

• Каждый пользователь INTERNET имеет свой сетевой адрес. Существует компания (в штате Вирджиния),  которая следит за INTERNET адресами с тем, чтобы среди пользователей не появилось два одинаковых адреса.

Топологии компьютерных сетей

В локальной вычислительной сети (ЛВС) все рабочие станции должны быть соединены между собой. Если в ЛВС входит файл-сервер, он также должен быть подключен к рабочим станциям. Различают физическую и логическую топологию. Физическая схема, которая описывает структуру локальной сети, называется физической топологией.

Виды базовых сетевых топологий

Топология «шина»

Шинная топология представляет собой топологию, в которой все устройства локальной сети подключаются к линейной сетевой среде передачи данных. Такую линейную среду часто называют каналом, шиной или трассой. Каждое устройство, например, рабочая станция или сервер, независимо подключается к общему шинному кабелю с помощью специального разъема. Шинный кабель должен иметь на конце согласующий резистор, или терминатор, который поглощает электрический сигнал, не давая ему отражаться и двигаться в обратном направлении по шине. Когда источник передает сигналы в сетевую среду, они движутся в обоих направлениях от источника. Эти сигналы доступны всем устройствам в ЛВС. Как уже известно, из предыдущих глав, каждое устройство проверяет проходящие данные. Если MAC- или IP-адрес пункта назначения, содержащийся в пакете данных, не совпадает с соответствующим адресом этого устройства, данные игнорируются. Если же MAC- или IP-адрес пункта назначения, содержащийся в пакете данных, совпадает с соответствующим адресом устройства, то данные копируются этим устройством и передаются на канальный и сетевой уровни эталонной модели OSI. На каждом конце кабеля устанавливается терминатор. Когда сигнал достигает конца шины, он поглощается терминатором. Это предотвращает отражение сигнала и повторный прием его станциями, подключенными к шине. Для того чтобы гарантировать, что в данный момент передает только одна станция, в сетях с шинной топологией используется механизм обнаружения конфликтов, иначе, если несколько станций одновременно попытаются осуществить передачу, возникнет коллизия. В случае возникновения коллизии, данные от каждого устройства взаимодействуют друг с другом (т.е. импульсы напряжения от каждого из устройств будут одновременно присутствовать в общей шине), и таким образом, данные от обоих устройств будут повреждаться. Область сети, в пределах которой был создан пакет и возник конфликт, называется доменом коллизий. В шинной топологии, если устройство обнаруживает, что имеет место коллизия, сетевой адаптер отрабатывает режим повторной передачи с задержкой. Поскольку величина задержки перед повторной передачей определяется с помощью алгоритма, она будет различна для каждого устройства в сети, и, таким образом, уменьшается вероятность повторного возникновения коллизии.

Преимущества и недостатки шинной топологии

Достоинства

• Небольшое время установки сети;

• Дешевизна (требуется кабель меньшей длины и меньше сетевых устройств);

• Простота настройки;

• Выход из строя одной рабочей станции не отражается на работе всей сети.

Недостатки

• Неполадки в сети, такие как обрыв кабеля или выход из строя терминатора, полностью блокируют работу всей сети;

• Затрудненность выявления неисправностей;

• С добавлением новых рабочих станций падает общая производительность сети.

Типичная шинная топология имеет простую структуру кабельной системы с короткими отрезками кабелей. Поэтому по сравнению с другими топологиями стоимость ее реализации невелика. Однако низкая стоимость реализации компенсируется высокой стоимостью управления. Фактически, самым большим недостатком шинной топологии является то, что диагностика ошибок и изолирование сетевых проблем могут быть довольно сложными, поскольку здесь имеются несколько точек концентрации. Так как среда передачи данных не проходит через узлы, подключенные к сети, потеря работоспособности одного из устройств никак не сказывается на других устройствах. Хотя использование всего лишь одного кабеля может рассматриваться как достоинство шинной топологии, однако оно компенсируется тем фактом, что кабель, используемый в этом типе топологии, может стать критической точкой отказа. Другими словами, если шина обрывается, то ни одно из подключенных к ней устройств не сможет передавать сигналы.

Топология «кольцо»

Топология кольцо (топология замкнутой сети) - это тип сетевой топологии, при котором все компьютеры подключены коммуникационному каналу, замкнутому на себе. В кольце сигналы передаются только в одном направлении. Сигнал в топологии кольцо возможно усиливать.

Преимущества и недостатки

Достоинства:

• Отсутствие возможности для столкновения передающейся информации.

• Возможность одновременной передачи данных сразу несколькими компьютерами.

• Возможность промежуточного сигнала.

Недостатки:

• Высокая стоимость и сложность обслуживания.

• В случае выхода из строя кабеля или компа сеть прекращает функционировать.

• Кольцо в 2.5 раза медленнее шины.

Топология «звезда»

В сетях, использующих топологию "звезда", сетевой носитель соединяет центральный концентратор с каждым устройством, подключенным к сети. Физический вид топологии "звезда" напоминает радиальные спицы, исходящие из центра колеса. В этой топологии используется управление из центральной точки, а связь между устройствами, подключенными к сети, осуществляется посредством двухточечных линий между каждым устройством и центральным каналом или концентратором. Весь сетевой трафик в звездообразной топологии проходит через концентратор. Вначале данные посылаются концентратору, а затем концентратор переправляет их устройству в соответствии с адресом, содержащимся в данных. В сетях с топологией "звезда" концентратор может быть активным или пассивным. Активный концентратор не только соединяет участки среды передачи, но и регенерирует сигнал, т.е. работает как многопортовый повторитель. Благодаря выполнению регенерации сигналов, активный концентратор позволяет данным перемещаться на более значительные расстояния. В отличие от активного концентратора, пассивный концентратор только соединяет участки сетевой среды передачи данных.

Преимущества и недостатки топологии «звезда»

Достоинства

• выход из строя одной рабочей станции не отражается на работе всей сети в целом;

• хорошая масштабируемость сети;

• лёгкий поиск неисправностей и обрывов в сети;

• высокая производительность сети (при условии правильного проектирования);

• гибкие возможности администрирования.

Недостатки

• выход из строя центрального концентратора обернётся неработоспособностью сети (или сегмента сети) в целом;

• для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий;

конечное число рабочих станций в сети (или сегменте сети) ограничено количеством портов в центральном концентраторе.

Большинство проектировщиков сетей считают топологию "звезда" самой простой с точки зрения проектирования и установки. Это объясняется тем, что сетевая среда выходит непосредственно из концентратора и прокладывается к месту установки рабочей станции. Другим достоинством этой топологии является простота обслуживания: единственной областью концентрации является центр сети. Также топология "звезда" позволяет легко диагностировать проблемы и изменять схему прокладки. Кроме того, к сети, использующей топологию "звезда", легко добавлять рабочие станции. Если один из участков сетевой среды передачи данных обрывается или закорачивается, то теряет связь только устройство, подключенное к этой точке. Остальная часть сети будет функционировать нормально. Короче говоря, топология "звезда" считается наиболее надежной. В некотором смысле достоинства топологии "звезда" могут считаться и ее недостатками. Например, наличие отдельного отрезка кабеля для каждого устройства позволяет легко диагностировать отказы, однако, это же приводит и к увеличению количества отрезков. В результате повышается стоимость установки сети с топологией "звезда". Другой пример: концентратор может упростить обслуживание, поскольку все данные проходят через эту центральную точку; однако, если концентратор выходит из строя, то перестает работать вся сеть.

Область покрытия сети с топологией «звезда»

Максимально допустимая длина отрезков сетевого кабеля между концентратором и любой рабочей станцией (их еще называют горизонтальной кабельной системой) составляет 100 метров. Величина максимальной протяженности горизонтальной кабельной системы устанавливается Ассоциацией электронной промышленности (Electronic Industries Association, EIA) и Ассоциацией телекоммуникационной промышленности (Telecommunications Industry Association, TIA). Эти две организации совместно создают стандарты, которые часто называют стандартами EIA/TIA. В частности, для технического выполнения горизонтальной кабельной системы был и остается наиболее широко используемым стандарт EIA/T1A-568B. В топологии "звезда" каждый отрезок горизонтальной кабельной системы выходит из концентратора, во многом напоминая спицу колеса. Следовательно, локальная сеть, использующая этот тип топологии, может покрывать область 200x200 метров. Понятно, бывают случаи, когда область, которая должна быть покрыта сетью, превышает размеры, допускаемые простой топологией "звезда". Представим себе здание размером 250x250 метров. Сеть с простой звездообразной топологией, отвечающая требованиям к горизонтальной кабельной системе, устанавливаемым стандартом EIA/TIA-568B, не может полностью покрыть здание с такими размерами. Рабочие станции находятся за пределами области, которая может быть накрыта простой звездообразной топологией, и, как и изображено, они не являются частью этой сети. Когда сигнал покидает передающую станцию, он чистый и легко различимый. Однако по мере движения в среде передачи данных сигнал ухудшается и ослабевает — чем длиннее кабель, тем хуже сигнал; это явление называется аттенюацией. Поэтому, если сигнал проходит расстояние, которое превышает максимально допустимое, нет гарантии, что сетевой адаптер сможет этот сигнал прочитать.

Л окальные вычислительные сети

Локальная вычислительная сеть (ЛВС) представляет собой коммуникационную сеть, которая соединяет несколько устройств и служит средством для обмена информацией между этими устройствами. Существуют различные методы, используемые для физического подключения программируемых логических контроллеров (ПЛК), а также компьютеров в локальной сети. Способ подключения этих устройств является и определяет топологию ЛВС. Среда передачи (провода) используется для физического соединения узлов сети и имеет решающее значение для определения расстояния между узлами сети, частоту передачи сигнала и определяет другие физические параметры. Еще одним важным аспектом ЛВС является активное оборудование. Это называется схемой доступа к сети.

Каналы сети ЛВС

Оборудование сети, такое как компьютер или ПЛК инициирует установление связи путем отправки сообщений. Коммуникационное оборудование, такое как модем, принимает, обрабатывает и передает сообщения. Таким образом, в ЛВС существует как минимум один отправитель сообщений и несколько получателей сообщений. Такая схема связи называется каналом. Различают: • симплекс; • полудуплекс; • дуплекс каналы.

Симплекс канал либо получает, либо передает данные, но не одновременно. В симплекс канале поток данных направлен всегда только в одну сторону. Поэтому такой поток данных является однонаправленным: от отправителя к получателю или обратно. Полудуплекс канал может менять направление потока данных, но не одновременно. В полудуплекс канале прием или передача данных разделены во времени. Т.е. в каждый момент времени в полудуплекс канале поток данных однонаправлен. В режиме полного дуплекса коммуникационное оборудование одновременно передает и получает данные. В настоящее время п рименяются в основном системы полного дуплекса.

Среда передачи Имеются основные типы среды передачи в сетях ЛВС: • витая пара; • коаксиальные кабели; • волоконно-оптические кабели.

• радиоканал (беспроводные технологии).
