Компановка прибора

Внешняя и внутренняя

1)Внутренняя начинается с выбора базовой детали. Базовой деталью может быть корпус прибора, основание и крышка.

Корпус делается прочным, литым из черного или цветных металлов. При более лёгких условиях корпус можно сделать пластиковым.

9-стекло

На базовую деталь монтируется упругий элемент, узел трубки Бурдона, узел передаточно-множительного механизма и узел шкалы. Затем остальная конструкция, собранная на основании.

Узел трубки Бурдона

1 - трубка

2 - штуцер

3 - серьга

Мы получили основание в сборе с узлом трубки Бурдона. Штуцер вставить в отверстие основания и закрепить гайкой. Выдержать параллельность с базовой поверхностью.

Рисунок б)

1- плата задняя

2 - триб центральной оси

3 - зубчатый сектор

4 - специальный антилюфтовой волосок

5 передняя плата

При сборке передаточный механизм фиксируется на штифтах, запрессованных в основание и прикрепляется винтами.

Конец трубки Бурдона соединить с тягой зубчатого сектора.

Прикрепить узел отсчетного устройства.

Узел шкалы закрепить на передней плате передаточного механизма на центральной оси, закрепить стрелку.

Основание с закреплёнными на нём узлами вставить в корпус прибора и закрепить корпус на основании винтами.

2) Внешняя компановка прибора.

а) должно учитывать требования эргономики

б) должно учитывать инженерную психологию

Эргономика- наука, основанная на вопросах технической безопасности и эстетики.

Принципы инженерной психологии:

1 ) принцип значимости. Наиболее важная информация должна отображться на приборах, в его центре, в наиболее яркой форме.

2) группа приборов, расположение приборов должно отвечать последовательности действия оператора.

Шкала должна быть контрастной, то есть поле шкалы, цифры и стрелки должны быть контрастными.

3) устранять явление Параллакса. Это явление состоим в том что, происходит искажение показания прибора , если изображение стрелки проектируется на шкалу, при отсчете в направлении перпендикулярном плоскости шкалы. Как устранить это явление: а) применение зеркальной шкалы б) делается профильная шкала или стрелка.

Если отсчет по шкале необходимо делать в тёмное время, то на шкале должна быть подсветка.

Окраска корпуса прибора должна иметь функциональное назначение.

Испытание приборов

Приборы имеют классы точности, поэтому с работой ОТК работает представитель комиссии государственного стандарта.

Вид и объём испытаний указывается в технических документациях. В них указываются режимы испытаний. Испытания проводятся в сборочном цехе или на испытательной станции.

1) Испытание импульсной нагрузки, случайное падение.

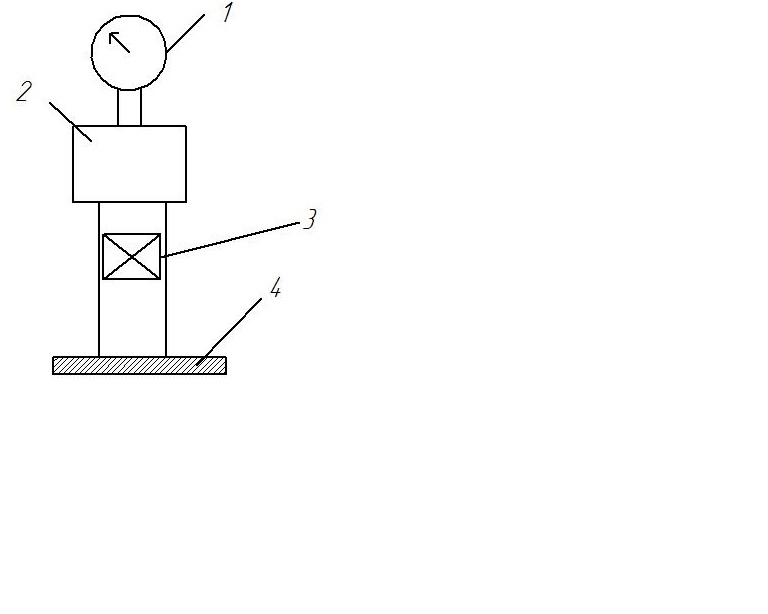

пневматические ударные установки

1 - манометр

2 - камера

3 - болванка стальная

4 - испытуемый предмет

5 - преграда

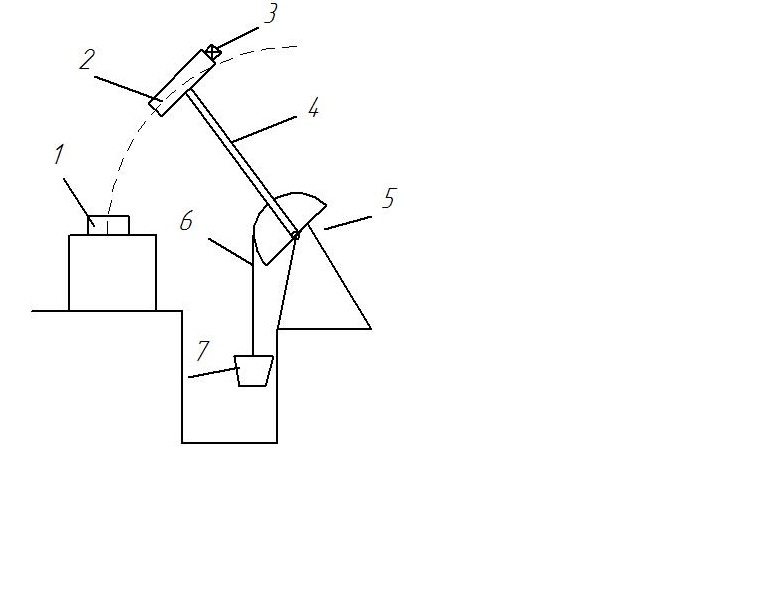

1- наковальня

2 - молот

3 - испытуемый прибор

4 - рукоятка

5 - сегментный кулачок

6 - ремень

7 - груз

2)Так же ударные нагрузки возникают при транспортировке

стенд имитации транспортировки

1- груз

2 - платформа

3 - колесные тележки

4 - пружины

5 - кулачки

6 - электропривод

7 - станина

имеется 4 режима вращения колёс

3) длительнодействующие механические нагрузки

для таких испытания на такие нагрузки существует центрифуга.

1 - испытуемый прибор

2 - рабочий стол

3 - ось вращения

4 - электроконтактные щётки

5 - шкив

6 - ремённая передача

7 - электродвигатель

4) испытание приборов на воздействие вибрационных нагрузок

Вибрация возникает от вращение вибрационных масс. Вибрация возникает вследствие пульсации тяги 1000 Гц. До 200 Гц- низкая частота, с 200 Гц до 50кГц - высокая частота.

а)механический вибростенд низкочастотный до 200Гц

1 - испытуемый прибор

2 - рабочий стол

3 - направляющая

4 - пружины

5,6 - кулачки, которые вращаются навстречу друг другу

Каждый кулачок состоит из двух секторов и вращается симметрично.

Пример А= 1мм, f =50 Гц

Преимущество стенда : испытывает большие массы

Недостаток : низкая частота

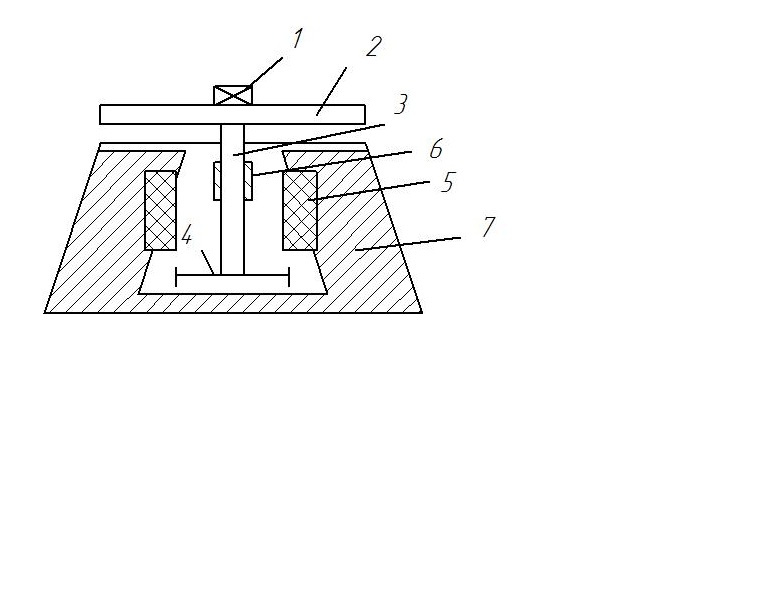

б) электродинамический стенд

1 - испытуемый прибор

2 - рабочий стол

3 - направляющая

4 - упругий опоры

5 - катушки возбуждения ( постоянный электромагнит)

6 - звуковая катушка

7 - станина (роль магнитопровода)

в звуковой катушке переменный ток f= 20 Гц- 50 кГц

Преимущество : высокая частота

Недостаток: малая грузоподъёмность

в) стенд случайно вибрации.

В результате обработки большого экспериментального материала строится график

Sz- спектральная плотность дисперсии амплитуд вибрации

5) климатические испытания

а) испытание на понижение температуры

б) испытание на понижение давления

в) испытание на влияние влажности

г) испытание на солнечную радиацию

д) испытания на воздействие тропического климата

Задаётся интервал изменения температуры ±60°С. Тепловое воздействие создаётся методов термоудара . Термоудар- выдержка 2 часа при температуре +60°С, затем перенос в камер с -60°С на 2 часа, затем снова + 60°С и затем снова - 60°С.

при этом изменяются электрические параметры, характеристики радиоэлектронной аппаратуры, запотевание оптики.

Обычно температурные испытания встречаются с барометрическими испытаниями.

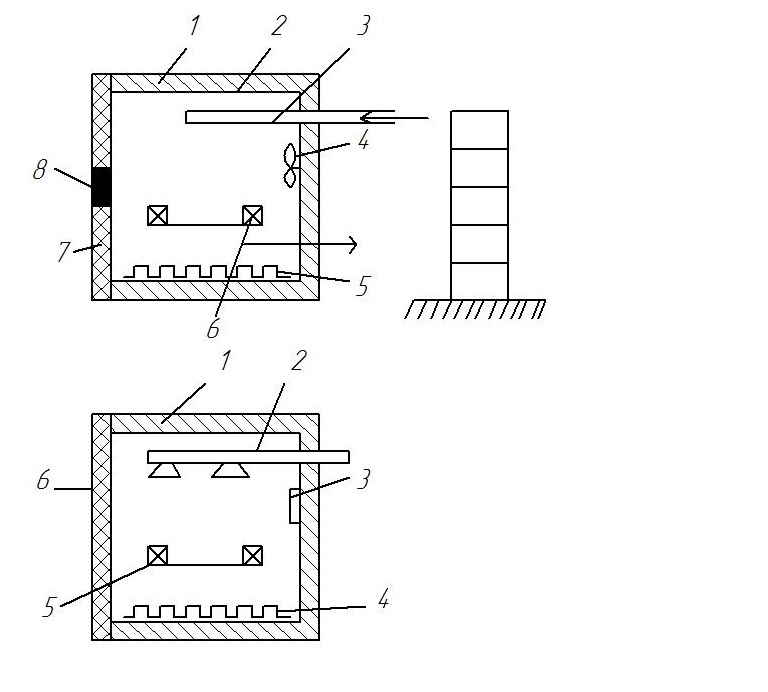

Термобарокамера

1 - прочный металлический корпус

2 - термоизоляция

3 - испаритель

4- вентилятор

5 - термоэлементы

6 - испытуемые приборы

7 - крышка

8 - окно со стеклопакетом

камера испытания на воздействие тропического климата и солнечной радиации

1 - прочный корпус

2- трубы

3 - источник ультрафиолетового излучения

4 - термоэлементы

5 - испытуемые приборы

6 - крышка

Методика испытаний предусмотрена в следующей последовательности : а)термобарокамера, б) испытание тропическим климатом и солнечной радиацией
