Телевизионный приемник монохромного изображения

ТВ приемник предназначен для воспроизведения изображения и звукового сопровождения ТВ программы. Особенность ТВ приемника – оба этих сигнала воспроизводятся одновременно.

Упрощенная функциональная схема ТВ приемника монохромного (черно–белого) изображения показана на рис. 10.5. В приемнике можно выделить тракты изображения и звукового сопровождения и канал развертки.

В приемной ТВ антенне энергия электромагнитного поля преобразуется в высокочастотные сигналы, которые по коаксиальному кабелю передаются на вход приемника.

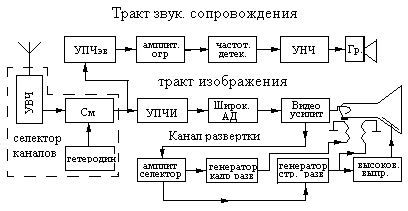

Рис. 10.5. Функциональная схема ТВ приемника монохромного ТВ

Входным устройством приемника является селектор каналов (СК), обеспечивающий усиление высокочастотных радиосигналов (УВЧ.) и преобразование их по спектру с помощью смесителя См и гетеродина. На выходе смесителя имеются комбинационные частоты, в том числе и промежуточные частоты f_ПР.ИЗ и f _ПР.ЗВ1 сигналов изображении и звукового сопровождения:

f_ПР.ИЗ = f_Г – f_.Н.ИЗ = 38 МГц,

f _ПР.ЗВ1 = f_Г – f_.Н.ЗВ = 31.5 МГц,

где f_Г – частота гетеродина. Промежуточные частоты выбраны ниже самого низкочастотного ТВ – канала (см. таблицу). Выбор канала (программы) производится одновременным переключением контуров в УВЧ и СК. При этом значения промежуточных частот на любом из каналов остаются неизменными.

О сновное усиление сигналов, примерно в 1000 раз, производится в усилителе промежуточной частоты изображения УПЧИ. Номинальная АЧХ этого усилителя показана на рис. 10.6. При такой АЧХ обеспечивается необходимая избирательность по соседнему каналу. Чтобы не возникли низкочастотные искажения видеосигнала приемника номинальная АЧХ УПЧИ должна иметь определенный наклон в области f_ПР.ИЗ, а уровень несущей f_ПР.ИЗ должен располагаться на уровне 0,5 наклонной части АЧХ.

Через УПЧИ с большим ослаблением проходят колебания с f _ПР.ЗВ1. Звуковой «уступ» на частоте 31,5 МГц шириной 200...300 кГц предотвращает попадание частотно–модулированного звукового сигнала на левый склон АЧХ УПЧИ. В тракте изображения эти сигналы являются помехой и могут вызвать на экране кинескопа появление горизонтальных по­лос, неменяющихся в такт с сигналом звукового сопровождения.

С помощью широкополосного амплитудного детектора АД выделяется огибающая полного ТВ сигнала изображения (уровень постоянной составляющей на выходе АД), которая в амплитудном селекторе разделяется на два сигнала: сигнал отрицательной полярности – это ведущие импульсы синхронизации по строкам и кадрам, сигнал положительной полярности – это видеосигнал. Он усиливается в видеоусилителе примерно в 80…100 раз и подается в цепь – модулятор – катод кинескопа.

Так как смеситель – нелинейный элемент, то на его выходе, вследствие биений, имеется и вторая промежуточная частота f _ПР.ЗВ2 = f _ПР.ИЗ – f _ПР.ЗВ1 = 6,5 МГц, несущая информацию о звуковом сопровождении. Сигнал с частотой f_ПР.ЗВ2 выделяется и усиливается в усилителе промежуточной частоты звукового сопровождения (УПЧзв2). Паразитная амплитудная модуляция этого сигнала устраняется амплитудным ограничителем. Это предотвращает проникновение помех от сигналов изображения в тракт звукового сопровождения.

В частотном детекторе осуществляется формирование сигнала звукового сопровождения. Выделенный после частотного детектора звуковой сигнал фильтруется, усиливается и поступает в звуковоспроизводящее устройство, например на громкоговоритель Гр.

Развертка изображения на экране кинескопа ТВ приемника осуществляется с помощью канала развертки, работающего под управлением ведущих синхронизирующих строчных и кадровых импульсов. Выделенная амплитудным селектором синхросмесь поступает в разделители синхроимпульсов по длительности. Так, с помощью дифференцирующей цепи (строчные импульсы дифференцируются вследствие быстрых переходных процессов дц = сси/3, где сси - длительность строчного синхроимпульса) формируются импульсы строчной синхронизации, а с помощью цепи интегрирования - импульсы синхронизации полей (иц = кси, где кси – длительность импульса полукадровой развертки). Строчные и кадровые синхроимпульсы поступают соответственно на синхровходы генераторов токов кадровой и строчной разверток. Напряжение генератора строчной развертки также поступает через умножитель напряжения в формирователь анодных (для первого и второго анодов) напряжений кинескопа.
