6 Лекция 6. Беспроводные сад
Цель лекции: изучение студентами технологий беспроводных САД.
Содержание:
технологии организации множественного доступа;
стандарты беспроводного доступа;
пример построения системы фиксированного радиодоступа.
Технологии организации множественного доступа
FDMA (Frequency Division Multiple Access) – множественный доступ с частотным разделением. При этом выделенный для определенной системы спектр делится на полосы частот, в которых осуществляется передача канальной информации от разных абонентов, рисунок 6.1.а;
TDMA (Time Division Multiple Access) – множественный доступ с временным разделением. При этом выделенная полоса частот представляется для передачи канальной информации на определенный короткий промежуток времени; в следующий промежуток времени осуществляется передача информации от другого абонента, рисунок 6.1.б;
C
DMA (Code Division Multiple Access) – множественный доступ с кодовым разделением, сообщения от абонентов шифруются и передаются одновременно. Этот способ имеет определенное достоинство – скрытность информации, но при этом для передачи требуется довольно широкая полоса частот, что может быть недостатком при ограниченности частотного ресурса, рисунок 6.1.в.
Рисунок 6.1 - Организация множественного доступа в различных системах
Стандарты беспроводного доступа
Существует множество стандартов радиодоступа СТ-2, DECT, CDMA, D-AMPS (их модификации) и другие.
Технология СТ-2 использует метод множественного доступа с частотным разделением каналов, совмещенный с временным дуплексным разделением режимов передачи и приема TDD, при котором в одном временном интервале осуществляется передача сообщения от абонента, а в следующий момент – прием сообщения от базовой станции. Таким образом, используется только одна несущая частота для передачи и приема информации [1]. Спектр частот 839-843, 864-868.2, 910-914 МГц.
Р
исунок
6.2 – Стандарт СТ-2
Стандарт DECT – используется комбинированный способ множественного доступа с временным и частотным разделением каналов в сочетании с временным дуплексным разделением режимов передачи и приема. В терминологии международных рекомендаций эта технология обозначается как – MC/TDMA/TDD.
Диапазон частот 1880-1900 МГц. Предусматривается возможность подключения к сетям ISDN. Данная технология может применяться как для построения оборудования абонентского радиодоступа, так и радиотелефонной бесшнуровой связи.
Системы стандарта DECT работают в диапазоне частот 1880-1900 МГц. Этот диапазон подразделяется на 10 несущих частот - частотных каналов (множественная связь или МС - Mu1ti Carrier).
Каждый речевой канал использует одну пару временных интервалов (а-а, или б-б). Это означает, что для трафика являются доступными 120 речевых каналов (10 несущих 12 временных интервалов).
Рисунок 6.3 – Временные кадры
Пример построения системы фиксированного радиодоступа
Система TANGARA Wireless цифровая радиосистема для абонентского доступа. Технические характеристики системы приведены в таблице 6.1. Структура системы приведена на рисунке 6.4 [1].
Т а б л и ц а 6.1 – Техническая характеристика
Максимальная абонентская емкость системы |
512 абонентов двухпровод. 960 абонентов Е1 |
Тип системы |
Цифровая |
Поддерживаемый стандарт радиосвязи |
СТ-2 |
Тип многостанционного доступа |
FDMA |
Диапазоны рабочих частот МГц |
864 - 868,2 МГц |
Ширина полосы канала |
100 кГц |
Способ реализации дуплекса |
Bременной (TDD) |
Тип и скорость кодирования речи |
32 кбит/с ADPCM |
Максимальная скорость передачи пользовательских данных, Кбит/с |
Факс 9,6 кбит/с, модем не более 16,8 кБит/сек |
Максимальное число базовых станций, подключаемых к одному контроллеру* |
36 шт. 6-ти канальных станций 108шт. 2-х канальных 54 шт. 4-х канальных или любые комбинации |
Минимальное и максимальное число разговорных каналов, поддерживаемых одной базовой станцией |
От 2 до 6 |
Максимальная дальность радиосвязи между базовой станцией и абонентским терминалом или радиус соты, км |
12 км при многосекторной антенне на базовой станции (волновой канал 8-14 дБ) и направленной антенне на абонентской стороне (волновой канал 8-14 дБ), имеется до 8 типов антенн для радиуса “сот” от 0.3 до 10- 12 км |
Выходная мощность передатчика базовой станции, Вт |
0.01 ВТ на канал (для компенсации затухания в кабеле может поставляться усилитель до 0.5 Вт) |
Максимальное удаление базовой станции от контроллера базовых станций, км (указать тип соединяющего их канала связи) |
11 км по 3-м парам 0.9мм, либо по тракту E1 на неограниченное расстояние (по оптоволокну или РРЛ) |
Интерфейсы контроллера базовых станций для стыковки с коммутатором АТС ТфОП |
Вариант 1. G.703 с сигнализацией R.2 MFC / R1.5 MFS или V5.1 Вариант 2. Двухпроводные абонентские линии |
Максимальное удаление контроллера базовых станций от коммутатора ТфОП, км |
При включении по абонентским линиям сопротивление шлейфа не должно превышать 240 Ом (около 1,8 км по кабелю ТПП 0,5) При включении по цифровому стыку затухание в линии не хуже 6 дБ (около 800 м) |

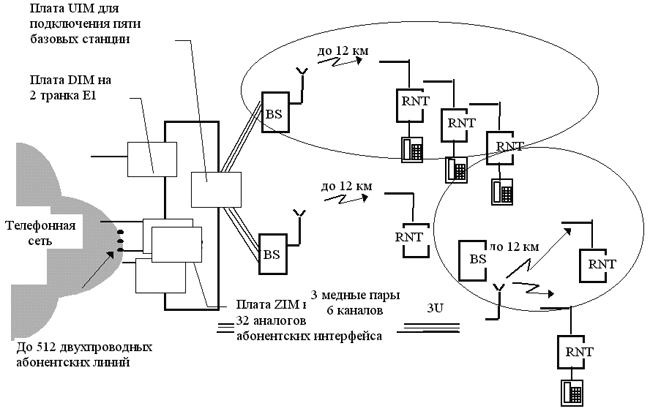

Рисунок 6.4 – Структура системы TANGARA Wireless
Контроллер Базовых Станций (BSC), управляющий базовыми станциями и абонентскими терминалами, устанавливается обычно в помещениях АТС и подключается к ТфОП через различные типы интерфейсов – по 2-х проводным аналоговым линиям с сигнализацией по шлейфу, либо по трактам 2 Мбит/с G.703 с сигнализациями R2/R1.5 или V5.1.
Базовая станция (BS) обладает модульной структурой и поддерживает от 2-х до 6-ти радиоканалов. В зависимости от нагрузки в сети и допустимой вероятности отказов, каждая базовая станция обслуживает от 6-и (выделенные каналы постоянного соединения) до 80-и абонентов. Рекомендуемое число – 60 абонентов на одну БС.
Абонентский терминал (RNT) представляет собой блок малых размеров, спроектированный специально для легкого настенного монтажа в помещениях абонента или в общественных телефонах автоматах. К нему может присоединяться компактная направленная или штыревая антенна.
Интерфейс RNT с ТА аналогичен интерфейсу телефонной станции. К RNT могут подключаться телефонные аппараты любых конструкций, автоответчики, факсимильные аппараты, модемы и т.д. Интерфейс предусматривает сигналы переполюсовки и 12/16 кГц метрические сигналы для телефонов автоматов.
