Двигатели
Базовый Су-27 оснащен парой широко разнесенных турбореактивных двухконтурных двигателей АЛ-31Ф с форсажнымикамерами, расположенными в мотогондолах под хвостовой частью фюзеляжа. Разработанные конструкторским бюро «Сатурн»двигатели отличаются низким расходом топлива как на форсаже, так и на режиме минимальной тяги. Масса двигателя составляет 1520 кг. В настоящее время производится в Уфимском Моторостроительном Производственном Объединении (УМПО).

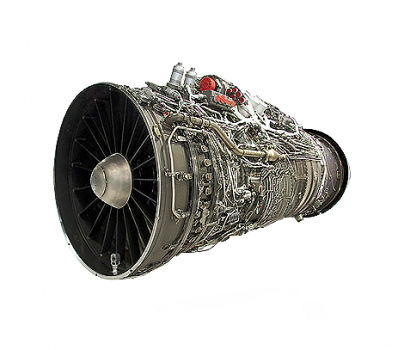

Рис.8 Двигатель АЛ-31Ф

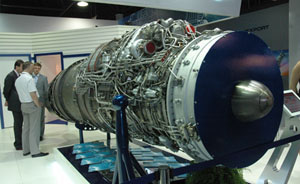

Р ис.9 Двигатель ал-31ф
Двигатели состоят из четырёхступенчатого компрессора низкого давления, девятиступенчатого компрессора высокого давления и одноступенчатых охлаждаемых турбины высокого и низкого давления, а также форсажной камеры. Разделение двигателей было продиктовано необходимостью уменьшить взаимное влияние, создать широкий внутренний туннель для нижней оружейной подвески и упростить систему всасывания воздуха; между двигателями находится балка с контейнером тормозногопарашюта. Воздухозаборники снабжены сетчатыми экранами, которые остаются закрытыми до тех пор, пока носовое колесо не оторвется от земли при взлете. Концентрические сопла форсажных камер охлаждаются воздушным потоком, проходящим между двумя рядами «лепестков». На некоторых модификациях Су-27 в хвостовой балке предполагалось устанавливать РЛС заднего обзора (при этом тормозной парашют переносился под корпус самолёта).
На модернизированных истребителях Су-27СМ2 устанавливаются более мощные и экономичные двигатели АЛ-31Ф-М1, оснащенные управляемым вектором тяги. Тяга двигателей была повышена относительно базового двигателя АЛ-31Ф на 1000 кгс, расход топлива при этом был снижен с 0,75 до 0,68 кг/кгс*ч[7], а увеличение до 924 мм диаметра компрессора позволило поднять расход воздуха до 118 кг/с. АЛ-31ФП (на некоторых модификациях Су-30) и более совершенные «Изделие 117С» (наСу-35), оснащенные поворотным соплом с отклоняемым на ±15° вектором тяги, что значительно увеличивает маневренность самолёта.

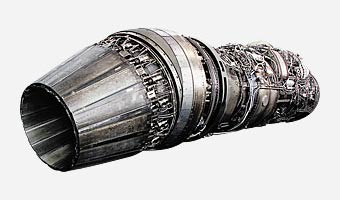

Рис.10 Двигатель АЛ-31Ф-М1
Рис.11 Двигатель АЛ-31ФП
Рис.12 Изделие 117С.
На других модификациях истребителя также устанавливаются модернизированные двигатели с управляемым вектором тягиАЛ-31Ф-М1, АЛ-31ФП и Изделие 117С. Ими оснащаются глубоко модернизированные самолёты Су-27СМ2, Су-30 и Су-35соответственно. Двигатели значительно повышают маневренность и, прежде всего, позволяют управлять самолётом на околонулевых скоростях и выходить на большие углы атаки. Сопла двигателей отклоняются на ±15°, что позволяет свободно менять направление полета как по вертикальной, так и по горизонтальной оси.
Большой объём топливных баков (около 12 000 л) обеспечивает дальность полёта до 3900 км и боевой радиус до 1500 км. Размещение подвесных топливных баков на базовых моделях не предусмотрено.
Кабина пилота .
Кабина летчика, ограниченная шпангоутом (спереди) и задней стенкой кабины, герметизирована и имеет двухсекционный фонарь, состоящий из неподвижного козырька и открывающейся вверх-назад сбрасываемой части (створки) с большой площадью остекления и тремя зеркалами заднего вида, что обеспечивает хороший обзор во все стороны. Угол обзора из кабины вперед-вниз .Узлы подвески открывающейся части фонаря находятся на шпангоуте .Рабочее место летчика оборудовано катапультируемым креслом К-ЗбДМ 2-й серии, установленным с углом наклона спинки на задней стенке кабины. Перед фонарем кабины по оси самолета в районе шпангоута установлен визир оптико-локационной станции, а по бортам фюзеляжа в задней части кабины - аварийные (дублирующие) ПВД
Кабина экипажа двухместных самолетов Су-27УБ, Су-27УБК и Су-30 всех вариантов выполнена по схеме "тандем" и имеет двухсекционный фонарь, состоящий из неподвижного козырька и общей для обоих летчиков открывающейся вверх-назад сбрасываемой части. Место заднего летчика приподнято относительно переднего, что обеспечивает хороший обзор во все стороны. Рабочие места обоих летчиков оборудованы одинаковыми катапультируемыми креслами К-ЗбДМ 2-й серии, установленными на наклонных стенках кабины .
Бронированная двухместная кабина экипажа герметизирована и обеспечивает размещение летчика и штурмана-оператора по схеме "рядом". Вход в нее осуществляется через нишу передней опоры шасси с помощью встроенного трапа. Экипаж размещается на катапультных креслах К-ЗбДМ. Достаточно просторная кабина позволяет летчику или штурману встать в полный рост, выполнить физические упражнения для восстановления работоспособности. Кабина оборудована термосом, прибором для подогрева пищи, аптечкой, ассенизационным устройством. Для надежной защиты экипажа от попадания пуль и снарядов кабина выполнена в виде единой бронекапсулы. Фонарь кабины состоит из неподвижного козырька с центральным переплетом и двух задних секций (левой и правой). Последние могут сниматься в процессе эксплуатации для обслуживания и демонтажа катапультных кресел и аварийно сбрасываться при катапультировании экипажа.
В подкабинных отсеках (центральном и двух боковых) размещены блоки радиоэлектронного оборудования. Головную часть фюзеляжа завершает закабинный отсек (между задней стенкой кабины и шпангоутом ), в котором на типовых амортизированных стеллажах и этажерках размещен основной объем радиоэлектронного оборудования, а также патронный ящик с боекомплектом пушки. В закабинном отсеке головной части фюзеляжа между шпангоутами и 1б расположена ниша передней опоры шасси, убираемой вперед; амортизационная стойка с колесом и другими элементами конструкции передней опоры укладывается в убранном положении между стеллажами радиоэлектронного оборудования. Для защиты радиоэлектронного оборудования закабинного отсека от набегающего воздушного потока при выпущенной передней опоре шасси на взлете и посадке в нем установлены защитные кожухи; в процессе обслуживания радиоэлектронного оборудования эти кожухи снимаются, и объем, занимаемый нишей передней опоры шасси, превращается в эксплуатационный отсек, позволяющий производить осмотр, проверку и замену стеллажей-этажерок и отдельных блоков оборудования.
К стенкам закабинного отсека примыкают правый и левый наплывы крыла (були). В правом наплыве в зоне шпангоутов расположена встроенная скорострельная пушка ГШ-301 калибра 30 мм с системой подачи боезапаса, выброса гильз и сбора звеньев; патронный ящик с боезапасом установлен поперек закабинного отсека и занимает часть наплыва и закабинного отсека у замыкающего головную часть фюзеляжа шпангоута позади передней опоры шасси В правом наплыве выполнены специальные щели и жалюзи для охлаждения пушки, а для защиты обшивки от раскаленных газов при стрельбе в районе среза ствола и перед ним в районе шпангоутов установлен экран из жаропрочной стали. В левом наплыве крыла располагаются агрегаты самолетных систем и блоки радиоэлектронного оборудования.

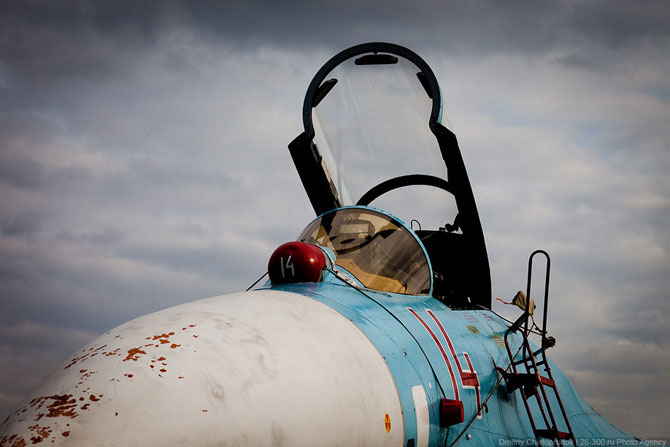

Рис.13 Кабина Су-27
