1.2 Составление вариантов конфигурации сети
Составим конфигурации сети и вычислим их протяженность.
,
(1.12)
где
- суммарная длина сети, км;
-
суммарная длина одноцепных линий, км;
- суммарная длина
двухцепных линий, км;
– переводной
коэффициент.
N – количество выключателей, шт.

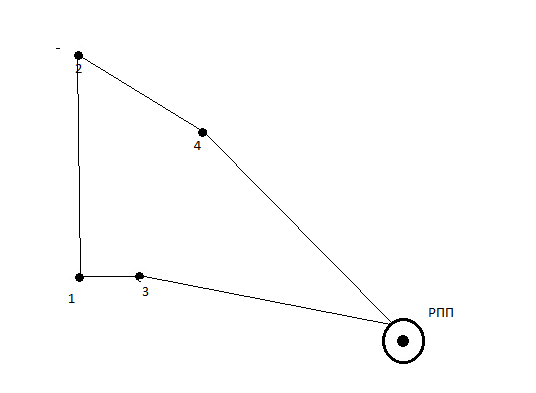

Рисунок 1.1 Кольцевая. Вариант 1
км;
N=14 шт.

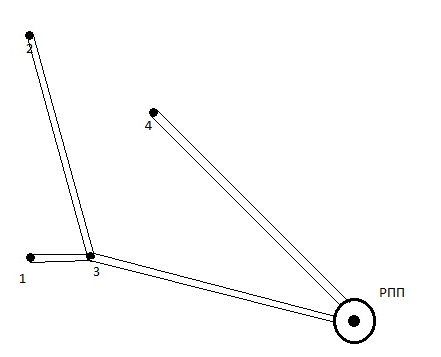

Рисунок 1.2 Радиально-магистральная схема. Вариант 2
км
N=14 шт.

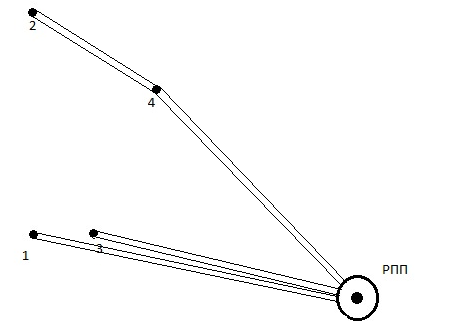

Рисунок 1.3 Радиально-магистральная схема. Вариант 3.
км
N=15 шт.

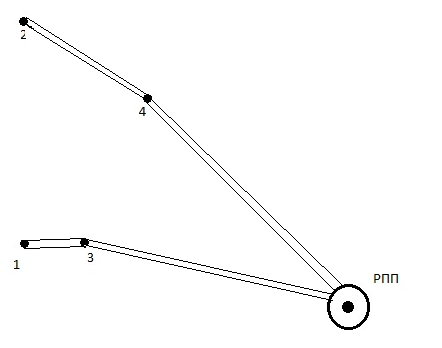

Рисунок 1.4 Радиально-магистральная схема. Вариант 4
км
N=20 шт.
Рисунок 1.5 Комбинированная схема. Вариант 5
км
N=18 шт.

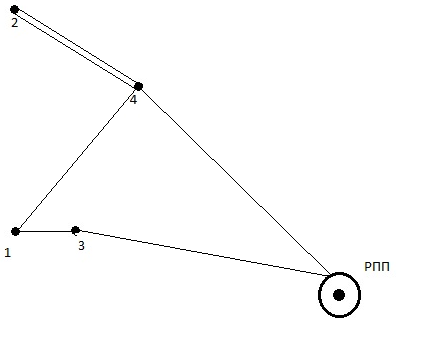

Рисунок 1.6 Комбинированная схема. Вариант 6
км
N=18 шт.
Таким образом, общее количество вариантов получилось 6. Чтобы не производить технико-экономический расчёт всех вариантов, отберём наиболее конкурентоспособные (по одному из каждой группы схем), а остальные отбросим. К ним вернёмся, если какой-либо вариант не удовлетворит техническим условиям. Для выбора конкурентоспособных вариантов проведём небольшие оценочные расчёты, позволяющие сравнить между собой варианты с одинаковыми принципами построения схем сети хотя бы в первом приближении.
Для этого принимаем, что стоимость одного выключателя примерно равна стоимости 4 км одноцепной воздушной линии. Определяем для каждого из них приведенную протяженность линий:
,
(1.13)
где
- приведенная протяженность линий, км;
- - суммарная длина сети, км;
- количество
выключателей, шт.
Из расчета видно, что самым экономичным вариантом конфигурации сети является кольцевая схема №1 и радиально-магистральная схема №2. Таким образом, в дальнейшем будем рассматривать их.
1.3 Расчет потокораспределения для радиально-магистральной сети
Расчетная схема радиально-магистральной сети представлена на рисунке 1.7.
РПП
SРПП-4
S4-2
2
4
SРПП-3
S3-1
1
3
Рисунок 1.7 Расчетная схема сети
Найдем потоки мощности на участках:
, (1.14)
где
- поток мощности на участке, МВА;
- сумма потоков
мощности, входящих в этот участок, МВА.
МВА
МВА
МВА
МВА
1.4 Расчет потокораспределения для кольцевой сети
Расчетная схема кольцевой сети представлена на рисунке 1.8.
SРПП`-3
S3-1
S1-2
S4-2
SРПП-4
3
1
2
4
9 км
45 км
35 км
25 км
48 км
РПП`
РПП
Рисунок. 1.8 Расчетная схема сети
Найдем поток мощности на одном из головных участков:
,
(1.15)
где
- поток мощности на головном участке,
МВА;
– i-тый
поток мощности, МВА;
– длина i-того
участка, км;
- длина кольцевой
цепи, км.
Остальные участки считаются исходя из формулы (1.14).
МВА
МВА
МВА
МВА
1.5 Выбор номинального напряжения на участке радиально-магистральной цепи
Определяем напряжение по формуле Илларионова:
, (1.16)
где
- напряжение на участке цепи, кВ;
- длина участка
цепи, км;
- количество цепей
участка, шт;
- активная мощность
участка цепи, МВт.
Полученные данные сводим в таблицу 1.3.
Таблица 1.3 Напряжение участков цепи
Участок сети |
Расчетное Uном,кВ |
Стандартное Uном,кВ |
|
90,6 |
110 |
|
|
|
|
86,2 |
110 |
|
63,7 |
110 |
