Системи місцевої вентиляції
Місцева вентиляція може забезпечувати, як приплив чистого повітря (заздалегідь очищеного і підігрітого) до певних місць, так і навпаки, видалення повітря від певних місць з найбільшою концентрацією шкідливих домішок в повітрі. Місцева вентиляція буває припливною і витяжною.
Місцева припливна вентиляція |
служить для створення необхідних умов повітряного середовища в обмеженій зоні приміщення. Прикладом місцевої припливної вентиляції є теплові повітряні завіси, які застосовують для зменшення надходження холодного зовнішнього повітря через відкриті дверні блоки закладів готельно-ресторанного господарства. При цьому назустріч холодному повітрю подається тепле (з температурою до 50° С) плоскими струменями, з достатньо великою швидкістю (10…15 м/с). |
Місцеву витяжну вентиляцію |
застосовують, коли місця виділень шкідливих речовин локалізовані, щоб не допустити їх поширення по всьому приміщенню. У виробничих приміщеннях ця вентиляція забезпечує виловлювання і вилучення шкідливих речовин: газів, диму, пилу і частково вилучає тепло, що виділяє виробниче устаткування. |
М

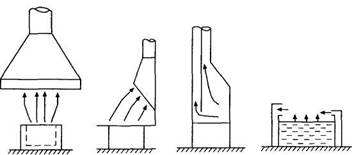

Рис. 7. Місцевої витяжні пристрої
а — витяжний зонт, б — всмоктувальна панель, в — витяжна шафа з комбінованою витяжкою
а б в
Конструкція місцевого пристрою повинна забезпечити максимальне вловлювання шкідливих виділень при мінімальній кількості вилученого повітря. Крім того, вона не повинна бути громіздкою та заважати обслуговуючому персоналу працювати і наглядати за технологічним процесом
3. Кондиціювання повітря, устаткування систем кондиціювання
Кондиціювання повітря – це …
Забезпечує регулювання: температури (підігрів чи охолодження), потрібного рівня вологості, швидкості руху повітря, а також можливість додаткового оброблення (очищення від пилу, дезинфекцію, дезодорацію) |
Регулюється лише частина параметрів |
Комплекс технічних засобів, за допомогою яких здійснюється кондиціювання повітря, називається системою кондиціювання.
Класифікація систем кондиціювання
За розміщенням основних елементів |
|
Місцеві |
встановлюються безпосередньо у приміщеннях, де необхідне кондиціювання повітря (віконні, настінні, спліт-системи, канальні, ті, що розташовуються на підлозі чи під стелею) |
Центральні |
забезпечують кондиціювання повітря у декількох приміщеннях за допомогою агрегату, розміщеного в окремій кімнаті |
За характером роботи |
|
Автономні |
|
Неавтономні |
|
За режимом роботи |
|
Літні |
… |
Зимові |
… |
Цілорічні |
… |
За схемою обробки повітря |
|
Прямотечійні |
… |
Рециркуляційні |
…
|
