1. Призначення і види систем вентиляції
Вентиляцією (від лат. ventilatio - провітрювання) називають організований та регульований розрахунковий повітрообмін, який забезпечує видалення з приміщення забрудненого, надходження чистого повітря з метою створення сприятливого для здоров’я людини повітряного середовища.
За способом переміщення повітря вентиляція поділяється на:
Природну |
виникає внаслідок теплового та вітрового напорів (поділяється на неорганізовану й організовану) |
Примусову |
повітрообмін здійснюється внаслідок різниці тисків, що створюється вентилятором Переваги:
Недоліки:
|
Комбіновану |
поєднання природної вентиляції і примусової |
Класифікація систем примусової вентиляції
За призначенням |
|
Робоча |
… |
Аварійна |
… |
За напрямком потоку повітря |
|
Припливна |
забезпечує тільки організоване надходження повітря в приміщення, підвищуючи тиск у ньому. Повітря відводиться через щілини у вікнах і дверях |
Витяжна |
… |
Припливно-витяжна |
повітря у приміщення організовано подається і відводиться. Залежно від того, що є більшим, тиск у приміщенні може підвищуватися чи знижуватися. Знижений тиск передбачається у санітарних вузлах та гарячих цехах закладів харчування |
За місцем дії |
|
Загальнообмінна |
… |
Місцева |
… |
Комбінована |
… |
Системи примусової вентиляції включають ряд основних елементів
2. Обладнання систем примусової вентиляції
Основні елементи припливної вентиляції
В

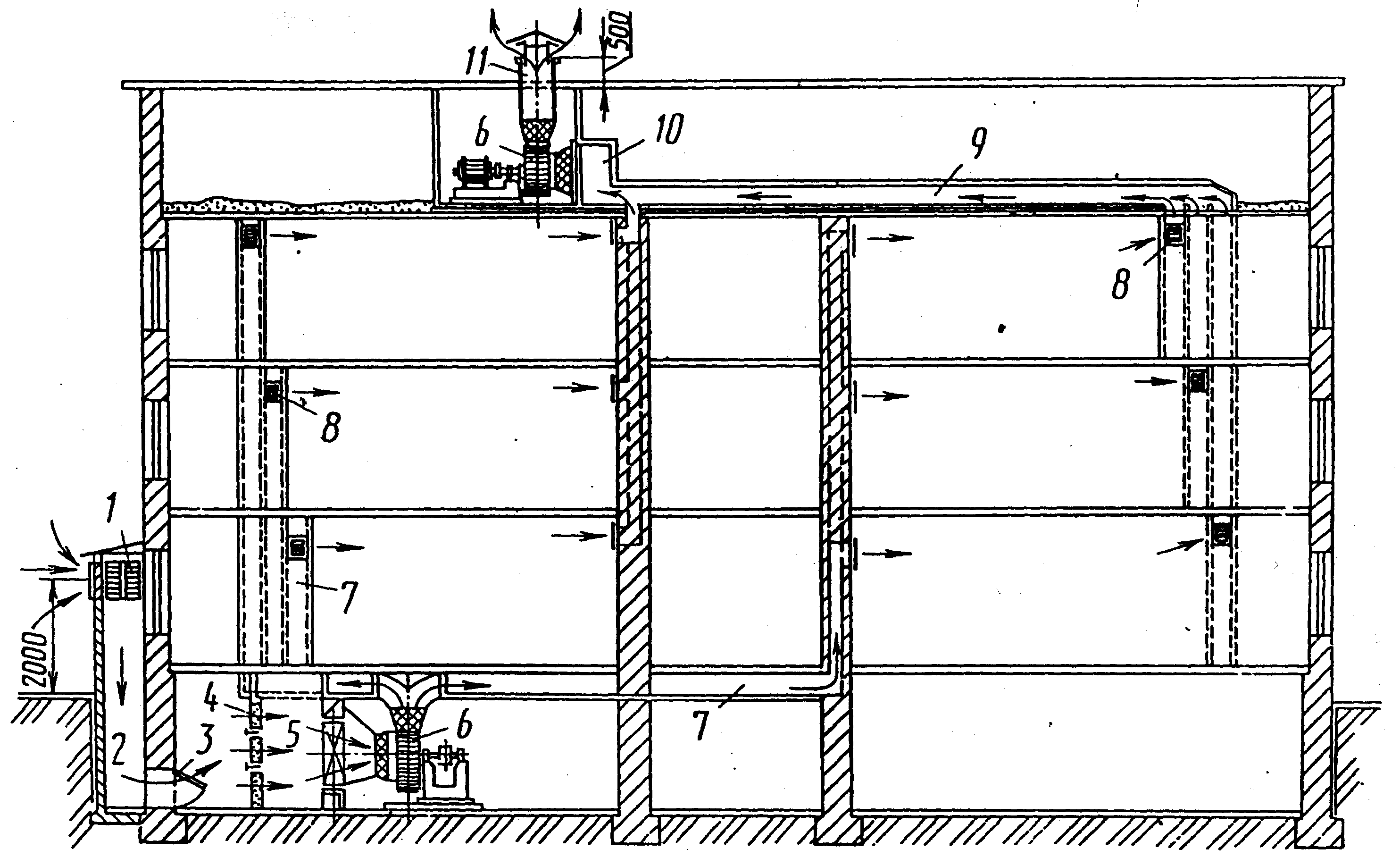

Рис. 6. Припливно-витяжна загальнообмінна вентиляція:
1 – повітрозабірна решітка; 2 – шахта припливна; 3 – утеплений клапан; 4 – фільтри повітряні; 5 – калорифери; 6 – вентилятор; 7 – припливний повітропровід; 8 – припливні і витяжні решітки; 9 – витяжний повітропровід; 10 – витяжна камера; 11 – витяжна шахта
Основне обладнання систем вентиляції розміщують у припливних і витяжних камерах. Приміщення, які потребують максимальних повітрообмінів, повинні бути наближені до венткамер. Розміри вентиляційних камер у плані визначають, виходячи з габаритів обладнання, що там встановлюється. Орієнтовна площа венткамер продуктивністю 5–10 тис. м3/г близько 12–16 м2.
Припливні камери необхідно максимально наближати до місць забору повітря.
Вентиляційні камери витяжних систем розміщують якнайближче до місць викиду повітря в атмосферу. Найчастіше їх облаштовують у верхніх поверхах, на горищі або на покрівлі, якщо це не шкодить архітектурному вигляду будівлі.
