3. Нагрівальні прилади систем опалення
Нагрівальні прилади у системах опалення призначені для передачі тепла від теплоносія до повітря приміщень за рахунок теплообміну. Встановлюються в місцях найбільшого надходження холоду.
Нагрівальні прилади
...
...
…
Найбільш розповсюдженими є радіатори, які віддають тепло випромінюванням і частково конвекцією (камінний тип). Вони складаються із окремих секцій, що дозволяє збирати прилади різної площі, і можуть бути ребристими чи плоскими. Виготовляються із сталі, чавуну, алюмінію, кераміки, фарфору.
Широко використовуються також конвектори (рис. 1), які віддають тепло за рахунок циркуляції повітря (конвекційний тип). Кімнатне повітря надходить у прилад через нижній отвір, стикаючись із нагрівальною поверхнею (ребриста труба) нагрівається і виходить через верхній отвір. За рахунок руху повітря інтенсивність теплообміну збільшується порівняно з радіаторами на 20%. У конвектор довжиною понад 0,55 м може бути вмонтований зволожувач повітря.
В приміщеннях, де в якості фасаду використовується вітрина з низьким підвіконним простором, перевага надається підлоговим канальним конвекторам (фанкойлам). Корпус такого приладу монтується в підлозі. Передача теплової енергії відбувається шляхом природної чи примусової (за допомогою вентилятора) конвекції.
Останнім часом активно використовуються опалювальні панелі, які являють собою плити (здебільшого бетонні) з вмонтованими у них змійовиками із стальних труб, або електропровідним кабелем. Такі панелі розміщують у конструкціях підлоги, стін, стелі.
Рис. 1. Конвектор: 1
– кожух; 2
– нагрівальний елемент; 3
– підлога; 4
– клапан, що регулює тепловіддачу по
повітрю; 5
– решітка для виходу нагрітого повітря
Нагрівальні кабелі (рис. 2) призначені для обігрівання приміщень у житлових і виробничих приміщеннях. Максимальна температура металевого провідника становить 100° С.
2
4
3
1
1

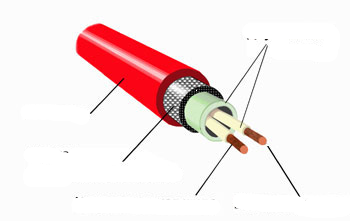

Рис. 2. Нагрівальний кабель:
1 - металевий нагрівальний провідник; 2 - двошарова ізоляція із пластика 3 - мідне обплетення 4 - пластикова оболонка
Для регулювання підігріву повітря у приміщенні на опалювальні прилади може встановлюватися вентиль з термостатичною головкою, яка є одночасно чутливим і регулюючим елементом. Шток вентиля переміщується за рахунок зміни об’єму рідини в чутливому елементі і відповідно змінюється витрата води через нагрівальний прилад. Діапазон регулювання температури у приміщенні може коливатись від 10 до 28° С.
Електронні термостатичні головки з мікропроцесором дозволяють регулювати температуру за певною програмою впродовж дня, тижня, трьох тижнів з використанням більше ніж 60 режимів.
4. Характеристика окремих видів опалення Водяне опалення
Водяне опалення, як правило, має примусову циркуляцію теплоносія (рис. 3).
Розширювальний бак в системі водяного опалення використовується для …
Однотрубні системи більш дешевші, ніж двотрубні та простіші при монтажі, тому вони застосовуються частіше. Магістральні трубопроводи з гарячою і холодною водою прокладають у каналах нижче рівня підлоги. За наявності технічного поверху чи простору на горищі система опалення може бути виконана з верхнім розведенням.
Для приєднання споживачів теплової енергії до теплової мережі використовуються теплові пункти.
Центральні теплові пункти призначені для приєднання до теплопостачання двох чи більше будівель.
Лічильник тепла – …
Як правило, лічильники складається з теплообчислювача, одного або двох водолічильників і двох датчиків температури. Витрати тепла визначаються в гігакалоріях (Гкал).
