Тема 8. Експлуатація інженерних систем будівель
План
Обслуговування і ремонт інженерних систем
Система автоматичного регулювання роботи інженерних систем
1. Обслуговування і ремонт інженерних систем
Важливим елементом ефективної експлуатації інженерних систем є технічне обслуговування і ремонт обладнання.
Технічне обслуговування інженерних систем є основою безперебійної роботи будівлі. Значно дешевше запобігти поломкам, ніж усувати їх, коли вони вже відбулися.
Технічне обслуговування може здійснюватись на періодичній основі (згідно з графіком планово-профілактичних робіт), бути постійним та сезонним. Графік планово-профілактичних робіт розробляється на основі технічної документації заводів-виготовлювачів обладнання. Постійне технічне обслуговування передбачає моніторинг робочого стану інженерних систем на постійній основі. Сезонне технічне обслуговування виконується для підготовки або переведення систем до зимового опалювального або літнього сезону.
Вибір типу технічного обслуговування залежить від будівлі або споруди, інженерної інфраструктури, архітектурно-будівельного вирішення.
Технічне обслуговування інженерних систем передбачає також їх поточний ремонт, що проводиться у випадках відмов у роботи тих чи інших конструктивних елементів інженерного обладнання.
Технічне обслуговування здійснюється за угодами зі спеціалізованою організацією, або власним підготовленим технічним персоналом.
Під час тривалої експлуатації інженерних систем можуть здійснюватися їх поточний і капітальний ремонти.
Поточний ремонт передбачає …
Капітальний ремонт полягає
8.2. Система автоматичного регулювання роботи інженерних систем
Система автоматичного регулювання роботи інженерних систем (система диспетчирізації) – це набір апаратних і програмних засобів для централізованого контролю та управління інженерними системами. Інформація про все підключене до системи диспетчеризації обладнання виводиться на дисплеї комп'ютера.
Система диспетчеризації дозволяє в реальному часі спостерігати процеси, що відбуваються на віддалених об'єктах і територіях, контролювати їх роботу, а також змінювати параметри засобів автоматики, обслуговуючих інженерні системи. Будь-яка інженерна система будується на засобах локальної автоматики - датчиках (програмованих логічних контролерах нижнього рівня), які за допомогою вбудованих інтерфейсів передають дані на верхній рівень. Всі технологічні дані надходять на єдиний сервер диспетчеризації (залежно від складності об'єкта це персональний комп'ютер або серверна станція), здатний обробляти і зберігати необхідні об'єми інформації. Дані в графічному вигляді доступні на екрані монітора самого сервера або клієнтських робочих місць (персональних комп’ютерах , що знаходяться в єдиній локальній мережі) (рис. 16). Вся інформація обробляється і залежно від виду сигналу формуються тривожні, аварійні або системні повідомлення, які архівуються в довготривале сховище, доступне в будь-яку хвилину. Таким чином, створюється замкнута система, де кожна зміна стану устаткування обробляється, протоколюється, виводиться на пульт оператора. Така система дозволяє звести до мінімуму ризик виникнення нештатних ситуацій, а також підвищити і спростити контроль за інженерними системами.

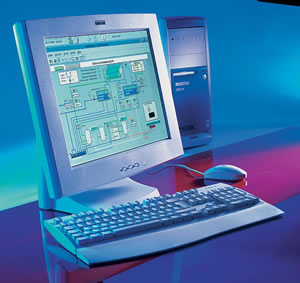

Рис. 16. Робоче місце диспетчера у системі автоматизації інженерних систем
В цілому можна виділити такі основні функції системи диспетчеризації:
• … ;
• … ;
• … ;
• звукова сигналізація про несправності;
• розподілена архітектура з необмеженою кількістю робочих місць;
• ведення бази даних про стан обладнання;
• зниження впливу людського фактора;
• зниження експлуатаційних витрат;
• … ;
• … ; • … ;
• … ;
• документальне визначення причин аварій, втрат;
• гнучка система побудови звітів (зміна, місяць, рік).
