2. Внутрішня каналізація
За сферою обслуговування розрізняють об’єднані та роздільні системи каналізації.
Система внутрішньої каналізації складається з таких основних елементів: приймачів стічних вод, гідравлічних затворів, внутрішньої каналізаційної мережі (поверхові відвідні труби, стояки, горизонтальні ділянки і випуски) (рис. 14).

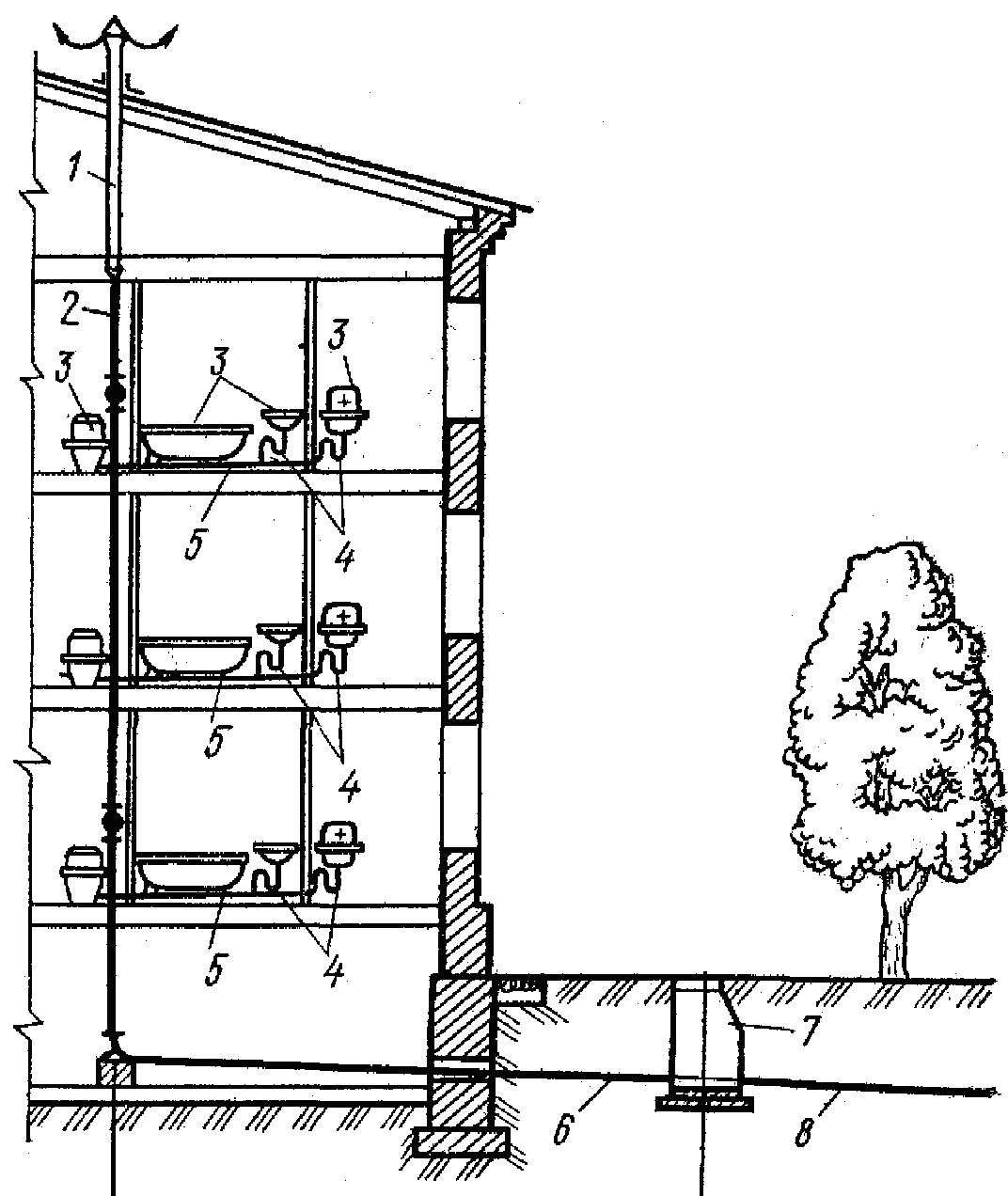

Рис. 14. Схема внутрішньої каналізації будинку:
1 – витяжна вентиляційна труба; 2 – стояк; 3 – приймач стічних вод; 4 – гідравлічний затвор; 5 – відвідні труби; 6 – випуск; 7 – оглядовий каналізаційний колодязь; 8 – дворова мережа
Приймачі стічних вод |
виконують у вигляді відкритих посудин, або воронок, що збирають забруднену воду і відводять її в каналізаційну мережу. Приймачами стічних вод в більшості випадків служать санітарно-технічні прилади (мийки, раковини, умивальники, ванни, душові піддони, біде, унітази, пісуари); пристрої для прийому виробничих стічних вод (лотки, трапи, приймальні решітки, приямки, воронки тощо); водостічні воронки, які призначені для збору і відведення з даху дощових або талих вод. |
Гідравлічні затвори (сифони) |
|
Поверхові відвідні труби |
з’єднують приймачі стічних вод зі стояками. Їх встановлюють у місцях розміщення групи санітарних приладів ближче до тих приладів, у які надходять найбільш забруднені і найменше розріджені стоки. Стояки встановлюють відкрито біля стін або приховано у борознах і спеціальних шахтах. Верхня частина стояка у вигляді витяжної труби виводиться на висоту не менше 0,7 м над дахом будівлі, що забезпечує стічних вод. |
Внутрішня каналізація закінчується випуском, який підключається до колодязя, що розташований поза будинком.
Стоки виробничої каналізації проходять очищення на локальних спорудах і лише потім скидаються в зовнішні мережі. Стічні води від миття посуду, м’яса, риби пропускають через відстійник і жировловлювачі . Стічні води від миття овочів проходять через пісковловлювачі; від картоплечисток – через крохмалеуловлювачі.
3.4. Сміттєвидалення та пилоприбирання
Згідно діючих державних будівельних норм у будинках і приміщеннях закладів готельного і ресторанного господарства необхідно передбачати системи очищення від сміття і пилоприбирання,.
Центральне сміттєвидалення |
може бути сухим чи мокрим. Найбільш поширені сухі сміттєпроводи, які складаються з приймальних клапанів та вертикального ствола, під яким розташована сміттєзбірна камера. В ній встановлюються пересувні контейнери, де сміття накопичується і спеціальним транспортом вивозиться. Приймальні клапани призначені для прийому сміття і скидання його в ствол. Вертикальний ствол сміттєпроводу виконують з гладких безнапірних труб діаметром 400...500 мм. Сміттєзбірна камера повинна мати окремий зовнішній вихід, бути обладнаною гарячим і холодним поливальними кранами, припливно-витяжною системою вентиляції. Сміття з камери повинно видалятися щоденно. При мокрому сміттєвидалинні сміття подрібнюють спеціальними дробарками, які встановлюють на випусках мийок, розбавляють водою і скидають в каналізацію. |
Система центрального пиловидалення (система вакуумного прибирання) |
складається з …
|
.

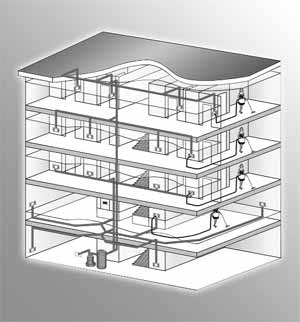

Рис. 15. Система центрального пиловидалення
У системах для громадських будівель використовується гнучкий шланг з внутрішнім діаметром 32 мм або 40 мм. Через потужне всмоктування, забезпечуваного центральною установкою, повітря всередині труб рухається з дуже великою швидкістю і доставляє пил, сміття та інші забруднювачі до сепаратора, де тверді частинки відділяються і збираються в контейнер, який повинен регулярно очищатися.
