15. Расчетные схемы для основных несущих элементов линейной части трубопроводов



Бесдефектная труба:





Результаты -  ном, z ном, r ном и  ном, z ном в зависимости от давления p.

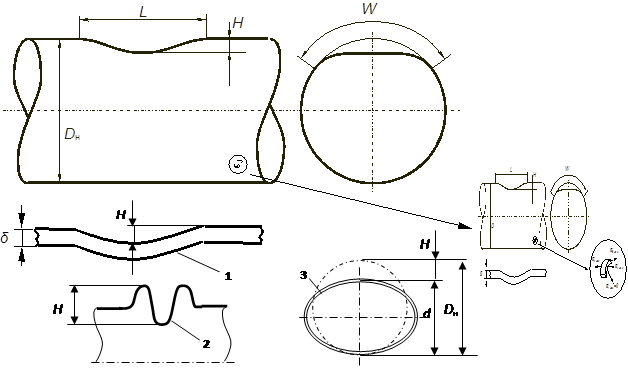

Дефект геометрии:





Сначала по предыдущей схеме определяют номинальные σ и ε, затем расчитывают коэфициенты податливости стенки трубы λ (зависят в основном от размеров дефекта), затем расчитывают наибольший радиальный прогиб стенки Н без нагрузки и под ней, затем продольные и кольцевые деформации, а по ним и напряжения в зоне дефекта.



Дефект геометрии с поверхностной продольной трещиной:





Миллион слов ;-(

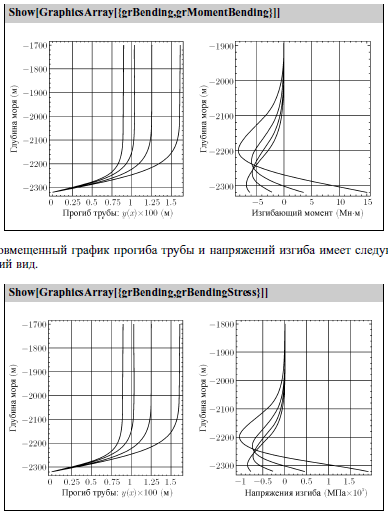

• Расчёт на прочность, изгиб и устойчивость морского трубопровода



Для расчёта морских трубопроводов используются специальные ведомственные нормы ВН 39-1.9-005-98 "Нормы проектирования и строительства морского газопровода"



	m - коэфициент надежности к - расчётный коэфициент, кот. зависит от того, прибрежное ли это сооружение или глубоководное
	Кольцевые напряжения сжатия. Δph - разность м/у внеш. и внут. давлением.
	Критическое давление смятия. pe - потеря упругой устойчивости, pу - пластичной устойчивости.





19. Прочность и устойчивость нефтегазопроводов в мерзлых грунтах. Стохастическая задача прочности.



Основной проблемой для устойчивости трубопроводов в мерзлых грунтах являются пучение (для "холодных" трубопроводов) и осадка/всплытие (для "теплых").

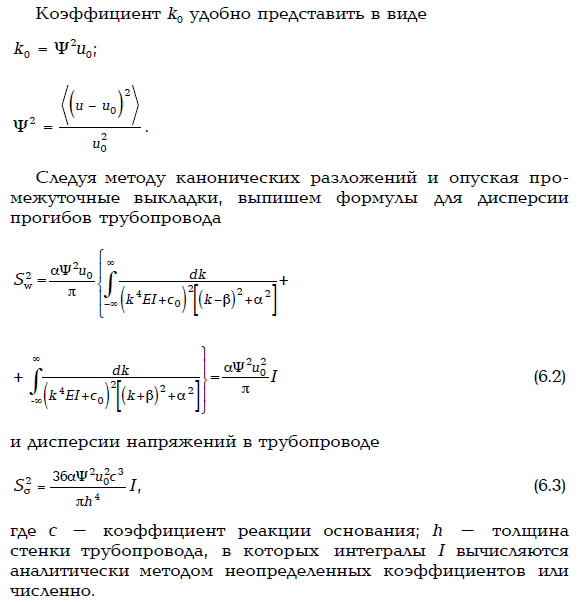

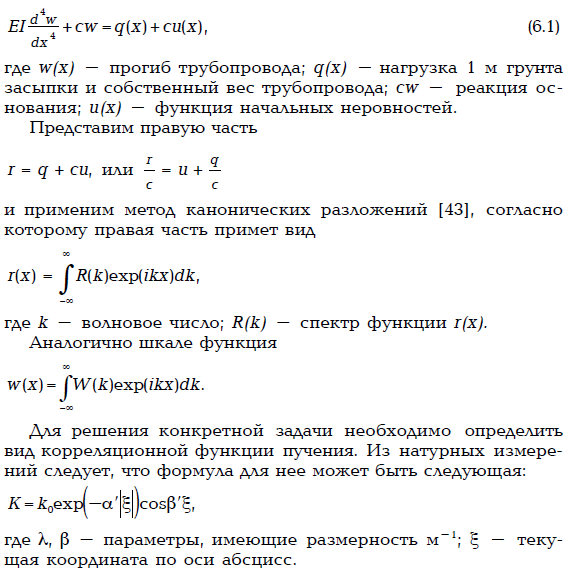

Расчёт производится методом случайных фукнций:































Вывод: нужно более внимательно следить за участками вблизи НПС/КС и за участками II-III категории прокладки.



Вывод: нужно более внимательно следить за трубами с битумной изоляцией.



Также необходимо учитывать природу включений: наибольшее α создают поры и вещества с E меньше E(стали).
