Билет №20.

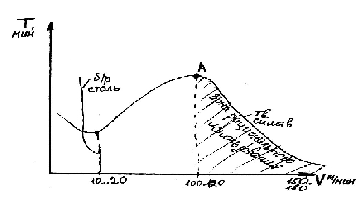

1.Дать определение стойкости РИ, график зависимости Т от V.

Т(стойкость РИ)- продолжительность нормальной работы новым или переточенным инструментом до его отказа.

М(срок службы инструмента)=Т(k+1), k-первая заточка после износа И.

Из всех элементов режимов резания, скорость резания оказывает сущест-венное влияние на Т. Это обуславливается тем, что с изменением V изме-няются силы резания, температура и др. параметры процесса резания и за-висимость Т от V является основным показателем процесса резания.

V₁>V₂>V₃, T₁<T₂<T₃.

V₁*T₁^m=V₂*T₂^m=V₃*T₃^m=const=V*T^m=C

V*T^m=C-зависимость используемая на практике в производственных условиях. для выбора V при заданной T или наоборот.

m-показатель относительной T, характеризует зависимость T от измен. V

(чувствительность инструмента). m меньше при тяжелых условиях работы, чем больше m, тем меньше влияние Vна T.

По графику, T вначале уменьшается, тк при низких скоростях идет меха-нический вид износа. При 100..120 м/мин увеличивается V, увеличивается температура, граничный слой становится мягким и играет роль смазки, коэффициент трения уменьшается, износ уменьшается и Т растет. При 150..180и/мин температура растет, идет адгезионный и диффузионный процессы, те сплав теряет свою твердость.

2. Методы и РИ для нарезания зубчатых колес.

Существует два основных способа нарезания зубьев цилиндрических зубчатых колес: копированием и обкаткой (огибанием).

Простейший способ нарезания копированием заключается в прорезании впадин между зубьями профильными (модульными) инструментами. После прорезания каждой впадины заготовку поворачивают на величину шага зацепления. Метод копирования используется при нарезании дисковыми фрезами прямозубых колес, шлифовании профильным кругом прямозубых колес и др.

Метод обката (огибания) может производиться с помощью инструментальной рейки (гребёнки) на зубострогальном станке; долбяком на зубодолбёжном станке или червячной фрезой на зубофрезерном станке. Этот метод высокопроизводителен и применяется в массовом и крупносерийном производстве. Одним и тем же инструментом можно нарезать колёса с различным числом зубьев. Самым производительным методом является зубофрезерование с помощью червячных фрез, которые находятся в зацеплении с заготовкой по аналогии с червячной передачей. При нарезании долбяком осуществляется его возвратно поступательное движение при одновременном вращении. Фактически при этом осуществляется зацепление заготовки с инструментальным зубчатым колесом – долбяком .Этот метод чаще всего используется при нарезании внутренних зубчатых венцов. Все рассмотренные методы используются для нарезания цилиндрических колёс как с прямыми, так и с косыми зубьями.

Существуют еще методы: зубозакругление (фасонные фрезы), зубошевингование (дисковым шевером), калибрование (вращающийся накатник), зубохонингование (хон), зубошлифование (шлиф.круг), зубострогание (зубострогольные резцы).

3. Минералокерамические инструментальные материалы

Получают спец. обработкой порошкообразных минералов(Al₂O₃оксидная керамика или с карбидами, нитридами и др. соединениями).

Керамику можно разделить на несколько групп, которые отличаются:

1)хим. составом, 2)методом пр-ва, 3)областью применения.

Первая группа-оксидная керамика, состоящая в основном из оксида Al(Al₂O₃) и легирующих добавок-MgO, ZrO₂(Al₂O₃+MgO+ZrO₂).

Марки:

Микролит ЦМ-332(HRA 91) применяется для чистовой и получистовой обработки малозакаленных или незакаленных сталей, а также цветных металлов на основе меди, серых чугунов.

В013(HRA>92) применяется для обработки чугунов и сталей в состоянии поставки, те серых(отливки, штамповки, прокат), для чистовой и получистовой токарной обработки.

ВШ-75(Al₂O₃, горячее прессование, HRA 91-92) применяется для обработки чугунов и незакаленных сталей.

Вторая группа-«керметы», оксидно-карбидная керамика, которая состоит из оксида Al(Al₂O₃), ZrO₂ или TiC и других карбидов тугоплавких металлов с некоторыми легирующими добавками.

Марки:

ВОК-60, ВОК-63(Al₂O₃+ TiC, HRA до 94) применяется для чистовой и получистовой обработки закаленных сталей-цементуемых, термоулучшаемыхи для обработки ковки.

В3(Al₂O₃+ TiC, HRA 93) применяется для чистовой и получистовой обработки закаленных сталей, чугунов, цветных металлов на основе меди.

Третья группа-новая «нитридная» керамика на основе нитрида кремния(Si₃N₄), циркония (ZrO₂), алюминия и др.

Марки:

Силинит- Р(на основе Si₃N₄, HRA 92-94) применяется для получистовой обработки чугунов, чистовой и тонкой обработки стали, а также для чистовой и получистовой обработки Ni-сплавов.

Четвертая группа- оксидно-нитридная керамика(корнит ОНТ-20, HRA 93) применяется для чистовой и получистовой обработки ковки, отбеленных, модифицированных высокопрочных чугунов, жаростойких Ni-сплавов, сплавов на основе Cu, а также тонкой, чистовой и получистовой обработке цементуемых закаленных сталей.

Особенно эффективно использовать минералокерамику для режущего инструмента от которого требуется высокая размерная стойкость.
