Надежность, механические, климатические и другие воздействия
Количество переподключений. Обычно соединители рассчитаны на 500-1000 переподключений. За это время увеличение вносимых потерь не должно превысить 0,2 дБ. Этого количества подключений при обычной эксплуатации более, чем достаточно. Разъемное соединение считается наиболее слабым звеном в кабельной системе. Сильное напряжение на миникабель, идущий к соединителю или резкие воздействия (на кабель, на соединитель) могут привести к ухудшению технических характеристик соединения, или повредить его. Обычно места крепления переходных розеток делают под навесом, или в нише. Аккуратная эксплуатация мест кроссирования оптических кабелей увеличивает срок службы соединителей и всей кабельной системы в целом.
Большинство соединителей рассчитано на эксплуатацию внутри помещений. Поддерживать чистоту для оптических соединителей более важно, чем для электрических. Загрязнение поверхности контакта не только влияет на вносимые потери, но и сильно сказывается на обратном отражении, так как оно препятствует физическому контакту. В элементы конструкций современных кроссовых панелей закладывается возможность легкого доступа к любому соединителю или к переходной розетке с целью проведения чистки.
Стандарты соединителей
Номенклатура стандартных соединителей достаточно велика: Biconic, D4, D-hole FC, FC, SC, MIC (FDDI), ESCON, SMA, ST. Наиболее широкое распространение получили соединители SC, ST и FC. Общие же тенденции говорят о том, что в будущем станет преобладать соединитель SC(табл.3.2).
Таблица 3.2. Стандарты оптических соединителей*
Страна |
Старые стандарты (остающиеся в использовании) |
Новые стандарты (направления развития) |
Австрия |
FC/PC (IEC 874-7) |
FC/PC (IEC 874-7) |
Англия |
FC/PC (IEC 874-7) |
FC/PC (IEC 874-7) |
Бельгия |
Optaball (CF-03, IEC 874-3) |
EC (CF-08, IEC 874-13) |
Германия |
DIN47256 (LSA, IEC 874-6) |
SC-APC (IEC 874-14)(EC) |
Голландия |
OCCU-PC (IEC 874-11) |
SC/PC (IEC 874-14) |
Дания |
FC/PC (IEC 874-7) |
SC/PC (IEC 874-14) |
Ирландия |
FC/PC (IEC 874-7) |
FC/PC (IEC 874-7) |
Испания |
FC/PC (IEC 874-7) |
SC/PC, SC-APC (IEC 874-14) |
Италия |
Biconic (BAM, IEC 874-5), FC/PC (IEC 874-7) |
SC/PC, SC-APC (IEC 874-14) |
Люксембург |
DIN47256 (LSA, IEC 874-6) |
DIN47256 (LSA, IEC 874-6) |
Норвегия |
FC/PC (IEC 874-7) |
SC/PC (IEC 874-14) |
Россия |
FC/PC (IEC 874-7) |
FC/PC (IEC 874-7) |
США |
Biconic (BAM, IEC 874-5), FC/PC (IEC 874-7) |
SC/PC (IEC 874-14) |
Финляндия |
FC/PC (IEC 874-7) |
SC/PC (IEC 874-14) |
Франция |
Optaball (CF-03, IEC 874-3) |
EC (CF-08, IEC 874-13) |
Швейцария |
FC/PC (IEC 874-7) |
FC/PC (IEC 874-7) |
Швеция |
FC/PC (IEC 874-7) |
SC/PC (IEC 874-14) |
Япония |
FC/PC (IEC 874-7) |
SC/PC (IEC 874-14) |
* Сведения предоставлены фирмой Molex
Соединитель SC.
С
оединитель
SC,
дизайн которого принадлежит японской
фирме NTT ,
считается
самым перспективным, и применяется во
всех отраслях, связанных с ВОЛС.
Прямоугольная форма внешней конструкции
с малыми размерами обеспечивает высокую
компактность соединителя SC,

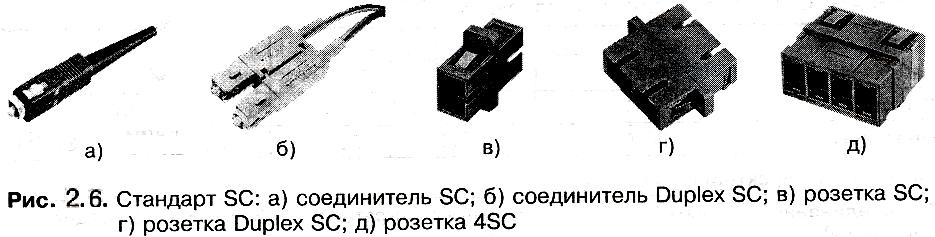

рис. 2.6 а. Конструкция - защелка с фиксатором
(push-pull)
- обеспечивает простое подключение и
большую концентрацию соединителей на
оптических панелях. Соединитель SC
выпускается как на многомодовое (mm),
так и на одномодовое (sm)
волокно. На рис. 2.6 в. показана переходная
розетка SC.
Есть также другая версия SC
- полярный соединитель Duplex
SC,
и, соответственно, розетка Duplex
SC,
рис. 2.6 б, г. При соединении Duplex
SC
обеспечивается двунаправленный канал
связи по паре оптических волокон.
Выпускается еще более компактный вариант
розетки на 4 пары соединителей SC-розетка
4SC,
рис. 2.6 д.
Соединитель ST.

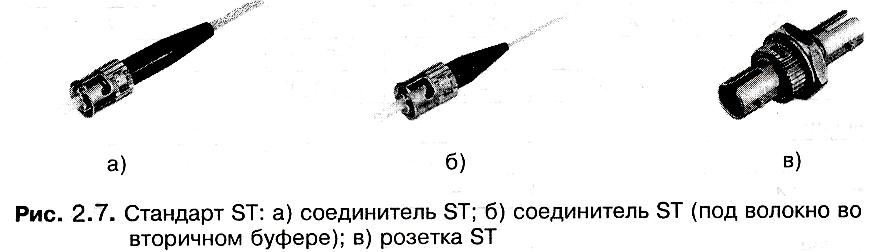

Соединитель ST (рис. 2.7 а, б) появился раньше, чем SC. Его основная область применения - сети передачи данных, в особенности локальные сети. Соединители ST выпускаются как на многомодовое, так и на одномодовое волокно. Наибольшую популярность получил стандарт ST mm (Ethernet). Он стандартизован для физического уровня Ethernet с интерфейсом на многомодовое волокно (10Base-FL). Соединители ST имеют круглое поперечное сечение, с подпружиненным наконечником и байонетным типом фиксации с ключом.
Соединитель FC.

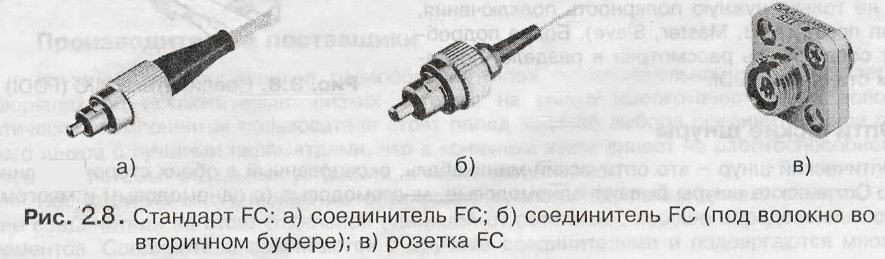

Резьбовой соединитель FC (рис. 2.8 а, б) был разработан в начале 80-х годов. Он имеет наконечник такого же диаметра, как SC и ST (2,5 мм). Преимущественно используется с одномодовым волокном. Его оптические характеристики такие же, как у SC. К сожалению, закручивание гайки при подключении делает его менее удобным, чем SC, и не позволяет ему иметь дуплексный аналог. По этой же причине соединитель FC не такой компактный, как SC. Соответствующая розетка приведена на рис. 2.8 в.
Соединитель MIC.
Полярный дуплексный соединитель MIC (media interface connector) был разработан специально для локальной сети FDDI. Этот соединитель схож с соединителем Duplex SC. Ключ, являющийся неизменным атрибутом соединителя MIC, задает не только нужную полярность, но и тип порта (A, B,
Master, Slave).
Таблица 3.3. Оптические соединители FC, SC, ST
Стандарт |
FC |
SC |
ST |
|||||
Обозначение |
FC/PC |
SC MM |
SC SM |
ST MM |
ST SM |
|||
Физические характеристики |
||||||||
Тип соединения (фиксация) |
Резьба М8х0.75, ключ |
Защелка с фиксатором (дизайн push-pull) |
Байонетная фиксация с ключом |
|||||
Стыковка |
Скругленный торец, физический контакт, плавающий наконечник, конструкция без утягивания кабеля |
Скругленный торец, физический контакт, подпружиненный наконечник |
||||||
Совместимое волокно |
SMF: D/125 мкм |
MMF: 50/125; 62,5/125 мкм |
SMF: D/125 мкм |
MMF: 50/125; 62,5/125 мкм |
SMF: D/125 мкм |
|||
Оптические характеристики |
||||||||
Вносимые потери |
FLAT |
< 1,0 дБ |
- |
- |
- |
- |
||
PC |
< 0,5 дБ |
< 0,25 дБ |
< 0,5 дБ |
< 0,7 дБ |
< 1,0 дБ |
|||
SPC |
< 0,5 дБ |
< 0,25 дБ |
< 0,5 дБ |
- |
< 0,7 дБ |
|||
UPC |
< 0,5 дБ |
- |
< 0,5 дБ |
- |
< 0,7 дБ |
|||
APC |
< 0,5 дБ |
- |
< 0,5 дБ |
- |
- |
|||
Обратные потери |
FLAT |
- |
- |
- |
- |
- |
||
PC |
< -27 дБ |
< -22 дБ |
< -27 дБ |
- |
< -30 дБ |
|||
SPC |
< -40 дБ |
< -36 дБ |
< -40 дБ |
- |
< -40 дБ |
|||
UPC |
< -50 дБ |
- |
< -50 дБ |
- |
< -50 дБ |
|||
APC |
< -60 дБ |
- |
< -60 дБ |
- |
- |
|||
Применение |
||||||||
ЛВС |
- |
+ |
+ |
+ |
+ |
|||
Системы связи |
+ |
- |
+ |
- |
+ |
|||
Кабельное телевидение |
+ |
- |
+ |
- |
- |
|||
Сокращения: SMF - Одномодовое волокно, MMF - многомодовое волокно,
D - диаметр сердцевины SMF (8÷10 мкм), FLAT - плоский торец, PC - сферический торец, SPC - сферический торец, UPC - сферический торец, APC - угловой сферический торец
