Мплитудная характеристика операционного усилителя

Два правила, справедливые для идеального ОУ. Определим значения   и  . В соответствии с (1.3) имеем  (1.4) Величина K чрезвычайно велика; она может достигать 200000 единиц и более. Приняв K=200000, для ОУ, запитанного от источника ±12 В, на основании (1.4) получим: , . Здесь допущено, что  . Напряжение 60 мкВ очень мало. В типичном измерительном приборе напряжения наведенных шумов, сетевых наводок и напряжения от токов утечки могут превышать 1 мВ (1000 мкВ). В силу этого можно принять  . Последнее позволяет сформулировать важное правило. Правило 1. Если ОУ находится в линейном режиме (выходное напряжение  ), разность напряжений между его входами равна нулю ( ). Для того, чтобы ОУ работал в линейном режиме, в схему необходимо ввести отрицательную обратную связь (ООС). Образно можно сказать, что будучи охвачен ООС операционный усилитель сделает все от него зависящее, чтобы устранить разность напряжений между своими входами. ОУ является хорошим усилителем напряжения с большим входным сопротивлением. Для идеального ОУ сопротивления по обоим входам можно считать равными бесконечности. Отсюда следует второе важное правило.

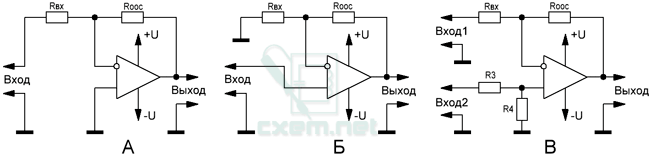

Рис. 4 Основные схемы включения ОУ

а) инвертирующее (Рис. 4, А) — сигнал подается на инвертирующий вход, а неинвертирующий подключается непосредственно к опорному потенциалу (не используется);

б) неинвертирующее (Рис. 4, Б) — сигнал подается на неинвертирующий вход, а инвертирующий подключается непосредственно к опорному потенциалу (не используется);

в) дифференциальное (Рис. 4, В) — сигналы подаются на оба входа, инвертирующий и неинвертирующий.

А) Инвертирующее включение (Рис. 5).

Рис. 5  Принцип работы ОУ в инвертирующем включении

Потенциал на неинвертирующем входе равен нулю, т.к. он подключен к средней точке («земле»). Входной сигнал, равный +1 В относительно средней точки (от GB) подан на левый вывод входного резистора Rвх. Допустим, что сопротивления Rоос и Rвх равны друг другу и составляют 1 кОм (в сумме их сопротивление равно 2 кОм).

Б) Неинвертирующее включение (Рис. 7).

Рис. 7  Принцип работы ОУ в неинвертирующем включении

Левый вывод Rвх подключен к средней точке («земле»), а входной сигнал, равный +1 В подан прямо на неинвертирующий вход. Поскольку нюансы анализа «разжеваны» выше, здесь будем уделять внимание только существенным отличиям.

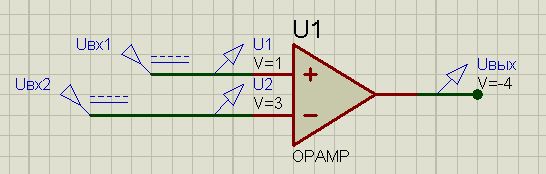

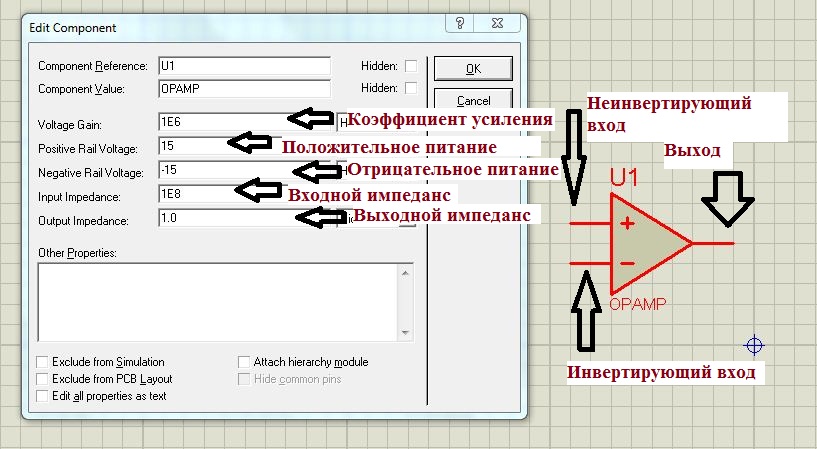

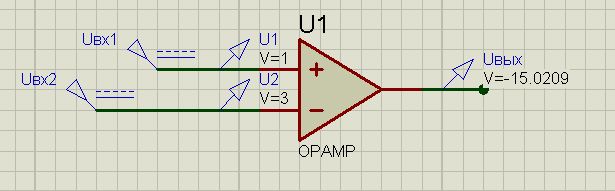

Операционный усилитель на схемах очень часто обозначается равносторонним треугольничком. Слева расположены входы, которые обозначены "-" и "+", справа — выход. Напряжение можно подавать на любой из входов, один из которых меняет полярность напряжения (поэтому его назвали инвертирующим), другой — не меняет (логично предположить, что он называется неинвертирующий). Питание ОУ, чаще всего, двуполярное. Обычно, положительное и отрицательное напряжение питания имеет одинаковое значение (но разный знак!). В простейшем случае можно подключить источники напряжения прямо ко входам ОУ. И тогда напряжение на выходе будет расчитываться по формуле: , где   — напряжение на неинвертирующем входе,   — напряжение на инвертирующем входе,   — напряжение на выходе и   — коэффициент усиления без обратной связи. Посмотрим на идеальный ОУ с точки зрения Proteus. Предлагаю «поиграть» с ним. На неинвертирующий вход подали напряжение в 1В. На инвертирующий 3В. Используем «идеальный» ОУ. Итак, получаем:  . Но тут у нас есть ограничитель, т.к. мы не сможем усилить сигнал выше нашего напряжения питания. Таким образом, на выходе все равно получим -15В. Итог: Изменим коэффициент усиления (чтобы Вы мне поверили). Пусть параметр Voltage Gain станет равным двум. Та же задача наглядно решается.
